a. 显示形状

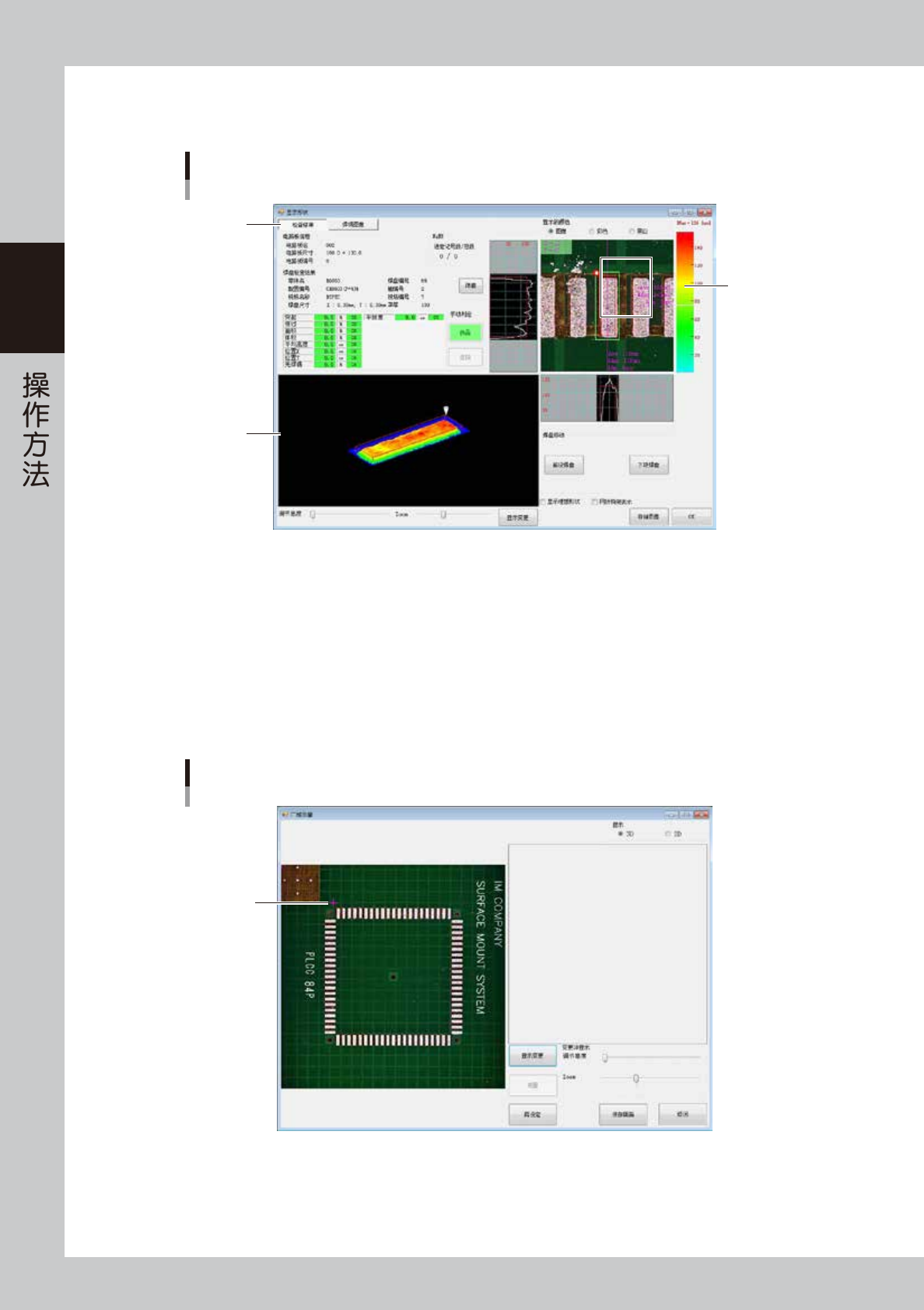

按 [ 显示形状 ] 按钮或双击视野图像或各个焊盘图像，将显示如下画面。
“显示形状”画面
1
3
2
26211-KMN-00
1.显示锡膏的三维图像。用手指进行拖曳操作可以上下 180°左右 360°自由地调整显示角度。
2.锡膏的高度通过色阶显示。( 红 ：高，蓝 ：低 )
3.显示焊盘的检查结果。
有关“显示形状”画面的详细内容，请参照本章后述“3.4.1”。
b. 广域测量
按 [ 广域测量 ] 按钮，显示如下画面。在“广域测量”画面中，可以显示任意区域的三维图像。
首先，在左侧的图像上选择需要测量的范围。
1.确定起点。按准备作为起点的位置后，将显示红色十字标记。
“广域测量”画面
1
26212-KMN-00
2-13
2
2.确定终点。按需要作为终点的位置，将会显示红色十字标记，同时显示以起点与终点为顶点的红色长方形。
该长方形以内的范围即为测量范围。
“广域测量”画面
2
26213-KMN-00
3.在 2. 的画面状态下，若按其它位置，终点将会移动。可以以起点为基点调整测量范围。
4.需要从起点开始重新指定时，按 [ 再设定 ] 按钮。
选择范围之后，按 [ 测量 ] 按钮。右侧画面中将会显示选定范围的三维图像。
「广域测量」画面
3
4
26214-KMN-00
2-14
2
5.按 [ 显示变更 ] 按钮，画面将切换为以色阶显示锡膏的高度。
“广域测量”画面
5
26215-KMN-00
若选中“2D”单选按钮，画面将会切换为显示断面形状。
“广域测量”画面
26216-KMN-00
