2.6 检查
选择检查模式，电路板传入检查机内后开始检查。检查模式有“单体 ( 单机 ) 检查”“自动检查”“传递方式 ( 传板
模式 )”3 种。各模式内容如下表所示。
检查模式 检查内容 参照对象
单体 ( 单机 ) 检查 与前后工序机无关，本检查机独立运行。可进行检查程序的编辑等。 参照本章后述“2.6.1”
自动检查 与前后工序机通信，进行连续检查。 参照本章后述“2.6.2”
传递方式 ( 传板模式 ) 与前后工序机之间的动作与自动检查模式相同，但不进行检查。 参照本章后述“2.6.3”
各检查模式从“检查”画面的下拉框中选择。

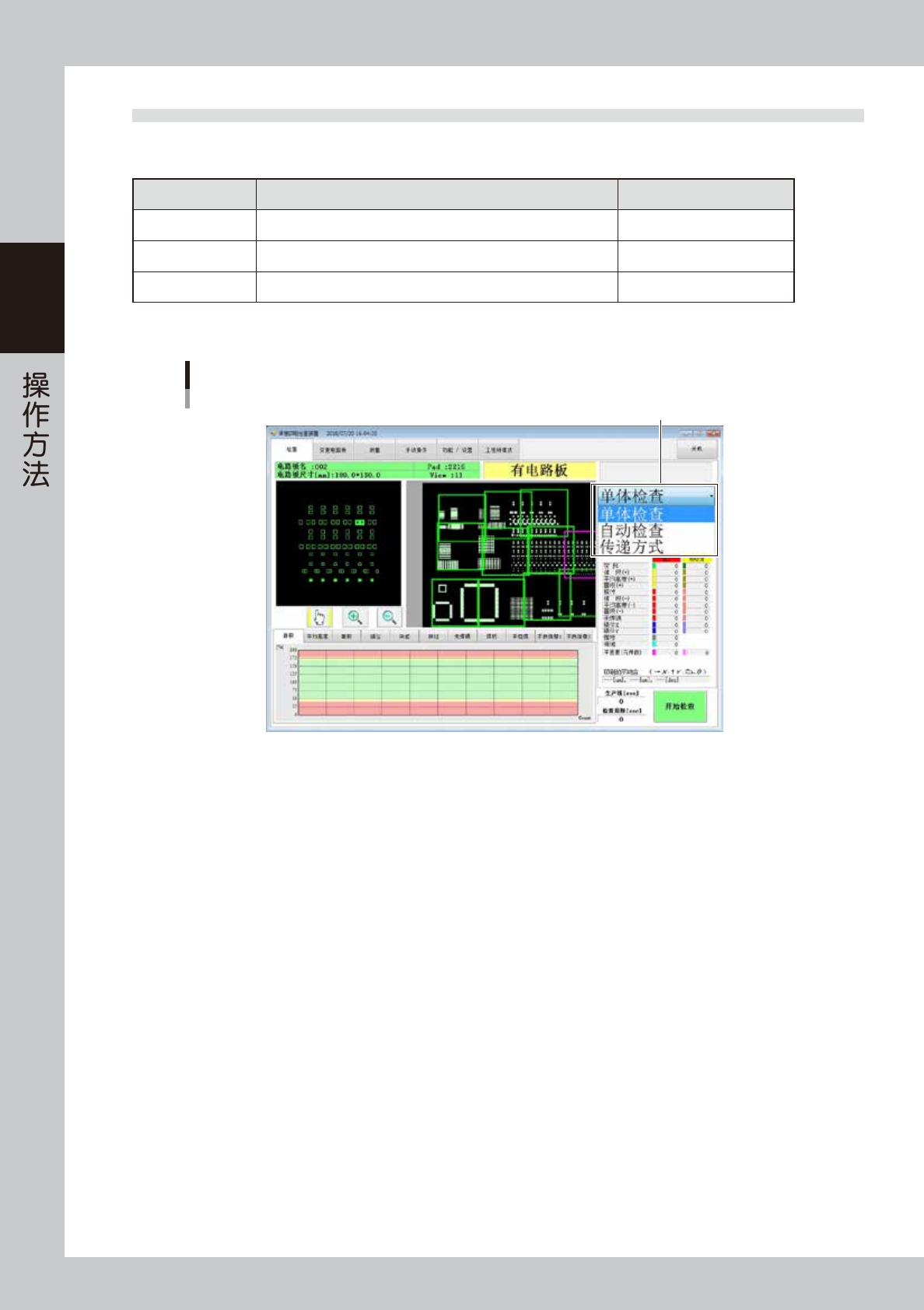

“检查”画面
下拉框
26208-KMN-00
2-11
2
2.6.1 单机检查
1. 进行检查
“检查”画面
1
2
26209-KMN-00
1.选择“检查”选项卡，显示如上页面。
2.从下拉框中选择“单体 ( 单机 ) 检查”。
3.按 [ 开始检查 ] 按钮之后，自动开始检查。
2. 检查结果
电路板的检查结果，可以在主菜单的“测量”页面中确认。
检查结果的确认方法，有“显示形状”与“广域测量”两种。
这两种确认方法均都可以通过三维图像显示检查结果。
需要进行“显示形状”或“广域测量”时，打开“测量”页面，按页面右侧的 [ 显示形状 ] 或 [ 广域测量 ] 按钮。
“显示形状”还可以通过双击各焊盘的图像也可以打开“显示形状”画面。
“测量”画面
26210-KMN-00
2-12
2
a. 显示形状
按 [ 显示形状 ] 按钮或双击视野图像或各个焊盘图像，将显示如下画面。
“显示形状”画面
1
3
2
26211-KMN-00
1.显示锡膏的三维图像。用手指进行拖曳操作可以上下 180°左右 360°自由地调整显示角度。
2.锡膏的高度通过色阶显示。( 红 ：高，蓝 ：低 )
3.显示焊盘的检查结果。
有关“显示形状”画面的详细内容，请参照本章后述“3.4.1”。
b. 广域测量
按 [ 广域测量 ] 按钮，显示如下画面。在“广域测量”画面中，可以显示任意区域的三维图像。
首先，在左侧的图像上选择需要测量的范围。
1.确定起点。按准备作为起点的位置后，将显示红色十字标记。
“广域测量”画面
1
26212-KMN-00
