3.4 测量
下面，介绍“测量”画面的显示与各项功能。
“测量”画面
选择“检查结果”时
1 4
4
3
6
2
5
26225-KMN-00
编号 名称 显示内容、功能
1 电路板示意图
显示电路板整板的示意图。
视野显示为绿框，选定的视野显示为粉红色的框。
此外，判定为 NG 的位置与判定为 WARN 的位置，以电路板信息的 NG 与 WARN 中设定的颜色来
显示。
2 视野图像 显示在电路板示意图中选定的视野的图像。
3 焊盘图像
显示选定的视野内的 8 个焊盘。
关于焊盘编号显示部分，被选中的焊盘以指色的边框颜色 ( 参照第 3.6 节 ) 显示。判定为 NG 的位置
与判定为 WARN 的位置，以电路板信息的 NG 与 WARN 中设定的颜色来显示。
4 编辑按钮
从 1 的图像中选择视野时使用该按钮。
从 2 的图像中选择焊盘时使用该按钮。
用于放大 1、2 的图像。
用于缩小 1、2 的图像。
只显示判定为 NG 的位置。
在 2 的图像中，以红色闪烁显示 NG 的位置，在 3 的图像中只显示 NG 的位置。
只显示判定为 WARN 的位置。
在 2 的图像中，以红色闪烁显示 WARN 的位置，在 3 的图像中只显示 WARN 的位置。
从焊盘编号中搜索焊盘。
移动到下一视野。
移动到上一视野。
按焊盘编号顺序，选择 3 的图像中被选中的焊盘编号之前的一个焊盘。
按焊盘编号顺序，选择 3 的图像中被选中的焊盘编号之后的一个焊盘。
将当前画面保存至图像文件中。
2-24
2
编号 名称 显示内容、功能
5 显示选择
选择选项卡，切换“检查结果”与“菜单”的显示。
选择“菜单”时
显示形状 显示“显示形状”画面。( 参照第 3.4.1 节 )
广域测量 显示“广域测量”画面。( 参照第 3.4.2 节 )
前一视野、下一视野 按检查视野顺序变更视野。
存储画像 将当前的显示画面保存在检查机内的电脑中。
手动判定 将检查结果变更为良品。
※ 选择“检查结果”时，显示上图中右侧的图像。
选择 NG 基板一览，可以查看电路板的检查履历。
选择“分布显示”时，可以在电路板图像上查看各检查项目的检查结果。（参见 3.4.4 节）
选择“焊盘信息”时，显示选定的检查焊盘的详细信息。（参见 3.4.5 节）
6 焊盘检查结果
显示焊盘的检查结果。
[ 详细 ] 按钮 显示焊盘的判定基准信息。
2-25
2

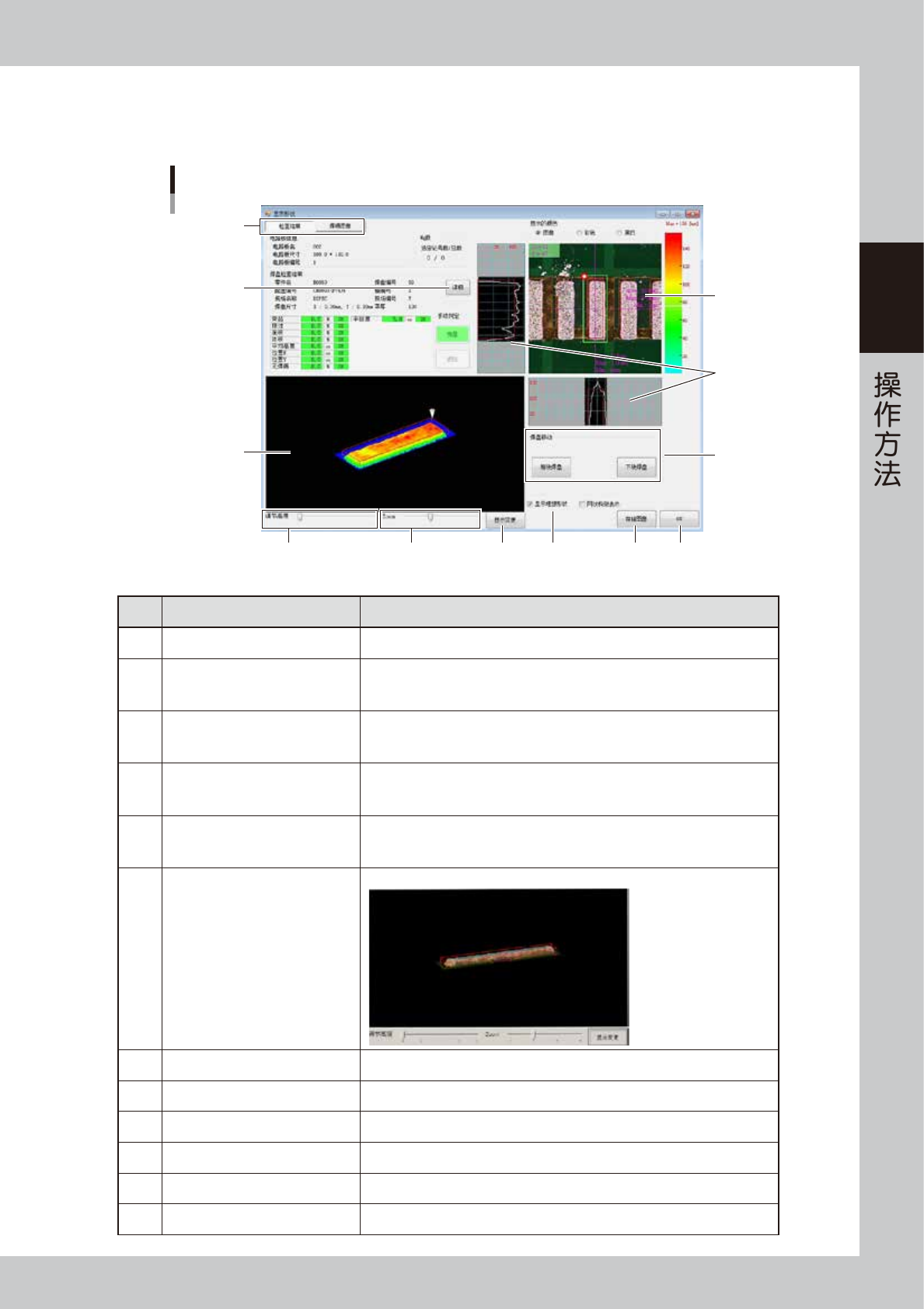

3.4.1 显示形状画面
下面，介绍“显示形状”画面的显示与各项功能。
“显示形状”画面的构成
1
3
6
3
4
5
12
7 9 8
10
11
26226-KMN-00
编号 名称 显示内容、功能
1 显示选择 从“检查结果”与“焊锡图像”中选择显示形状的方式。
2 三维图像
显示指定的焊盘三维图像。焊盘四周的红线框，表示根据金属网板的开口面积与
网板厚度计算出的理想形状，是体积充填率的参考值。
此外，用手指拖曳移动三维图像，可以上下 180°左右 360°自由变更显示角度。
3 二维图像
从正上方看焊盘时的图像，以不同颜色显示高度。
高度与显示颜色的关系，请参照下一页的内容。
显示图像的颜色可以从“图像”、“彩色”、“黑白”选项中选择。
4 截面图表
显示二维图像 (3) 中显示的十字线上的焊盘截面形状。
按二维图像中的任意部分，可以变更十字线的交点。
图像框外的显示分别为 ：最高值 (=Max)、最低值 (=Min) 与平均值 (=Avg)
5 [ 前块焊盘 ]、[ 下块焊盘 ] 按钮
将形状显示的焊盘改为按焊盘编号顺序显示。
在选择显示 NG、WARN 焊盘时，按该按钮，将移动到上一个或下一个 NG、
WARN 焊盘。
6 调节高度
移动滑动条可以调节三维图像中的焊锡显示高度。可以突出显示焊锡的凹凸。
7 Zoom 调整显示倍率。
8 显示理想形状 勾选该选择框，可以以红线框显示理想的焊锡形状。（参照上述编号 2）
9 [ 显示变更 ] 按钮 在三维图像上以色阶显示高度。
10 [ 存储图像 ] 按钮 将当前的显示画面存储到检查机内的电脑中。
11 [OK] 按钮 返回到“测量”画面。
12 [ 详细 ] 按钮 显示焊盘的判定基准信息。
