3.4.2 广域测量画面
下面，介绍“广域测量”画面的显示与各项功能。

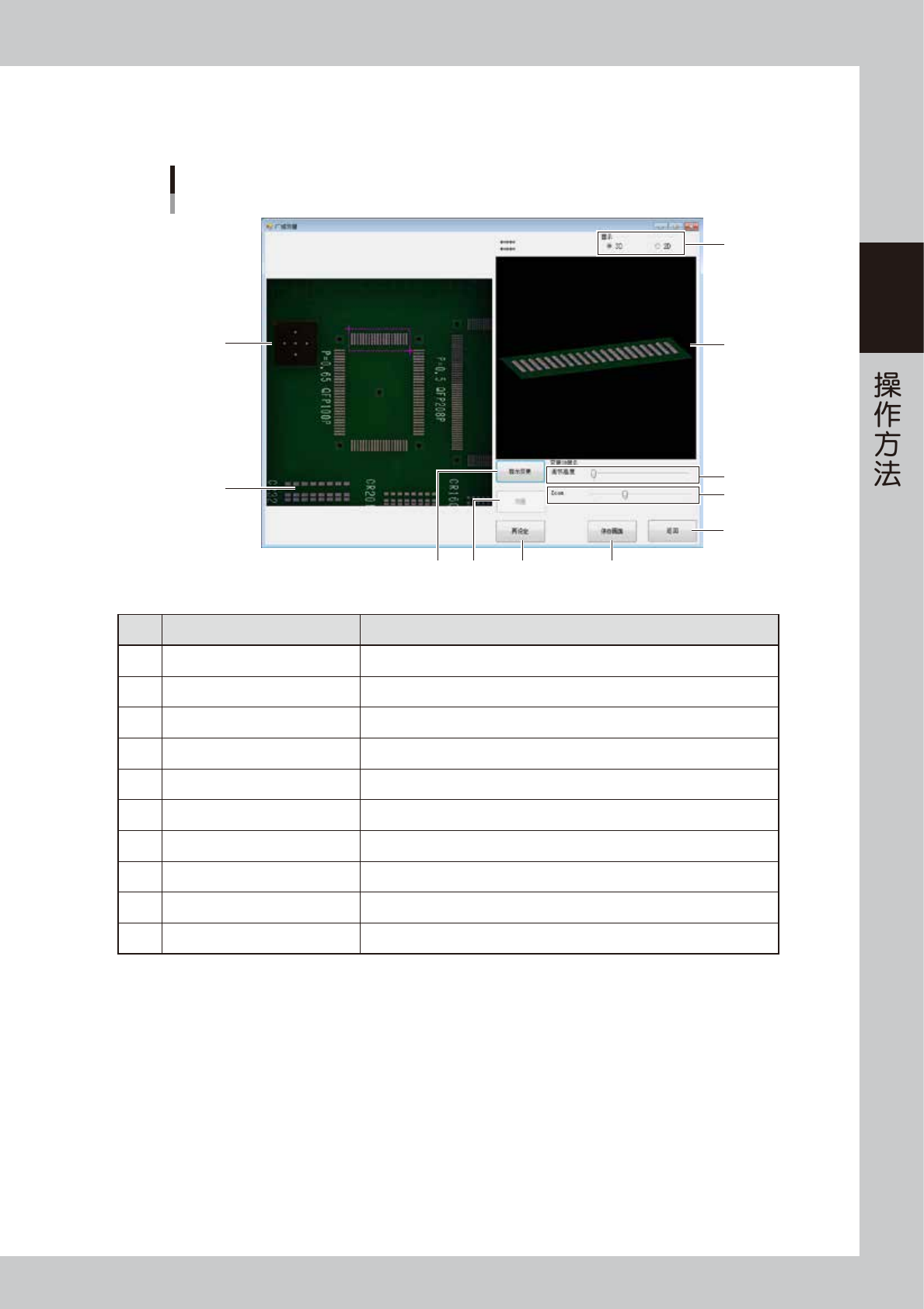

“广域测量”画面的构成
1
4
9
8
2
3
10
4
567
26229-KMN-00
编号 名称 显示内容、功能
1 视野图像 显示当前正在选择的视野图像。
2 三维图像 显示在视野画面中指定的测量范围内的三维图像。
3 显示 显示三维或二维图像。
4 [ 保存画面 ] 按钮 保存当前显示的画面。
5 [ 再设定 ] 按钮 使当前的选择范围无效。
6 [ 测量 ] 按钮 以三维图像显示视野画面中选定的范围。
7 [ 显示变更 ] 按钮 使三维图像切换为常规显示或根据色阶显示高度。每按一次按钮就切换一次显示。
8 调节高度 调节显示高度的比例。
9 Zoom 调节当前显示图像的比例。
10 [ 返回 ] 按钮 返回到“测量”画面。
2-28
2
3.4.3 NG 基板一览
可以查看的内容只有 NG 电路板编号与各检查项目的不良个数。
有关详细内容，可通过 Data Station 软件进行确认。
“NG基板一览”画面
26230-KMN-00
3.4.4 分布显示
下面，介绍“分布显示”页面的显示内容与各项功能。
在“分布显示”页面中，可以切换“NG 点”显示或各检查项目的“分布显示”。
1.根据在“显示项目”中选择的内容进行显示。
2.在电路板上选择焊盘之后，可以确认所选焊盘的焊盘图像。
“测量”画面
选择“分布显示”时
1
2
26231-KMN-00
2-29
2
3.4.5 焊盘信息
下面，介绍“焊盘信息”页面的显示内容与各项功能。
1. 可以确认选定的焊盘的形状与焊盘的详细信息。
“测量”画面
焊盘信息
1
26232-KMN-00
3.4.6 电路板挠曲测量功能
下面，介绍电路板挠曲测量功能。
1. 在“测量”画面中打开“分布显示”页面。
从“测量”画面的右侧选择“分布显示”选项卡，显示如下图所示的页面。
“测量”画面
电路板挠曲测量功能
26233-KMN-00
