1-6 1 4.2 系统构成 系统构成 电脑 前后通信 相机 塔灯 传送单元 数据创建系统 照明装置 鼠标 键盘 操 作显示屏 安全开关、急停 XYZ 工作台 序列器 控制盘 25002-KMN-00
1-5
1
4.检查机的概要
本机是通过图像处理装置对电路板上印刷的锡膏的印刷状态 ( 面积、高度 ) 进行自动检查的装置。
本机自动对传送带传入的电路板测定位置补正标记，并以此数据为基础以“MAX0.27 秒／视野”的检查速度对每
个视野进行图像处理。

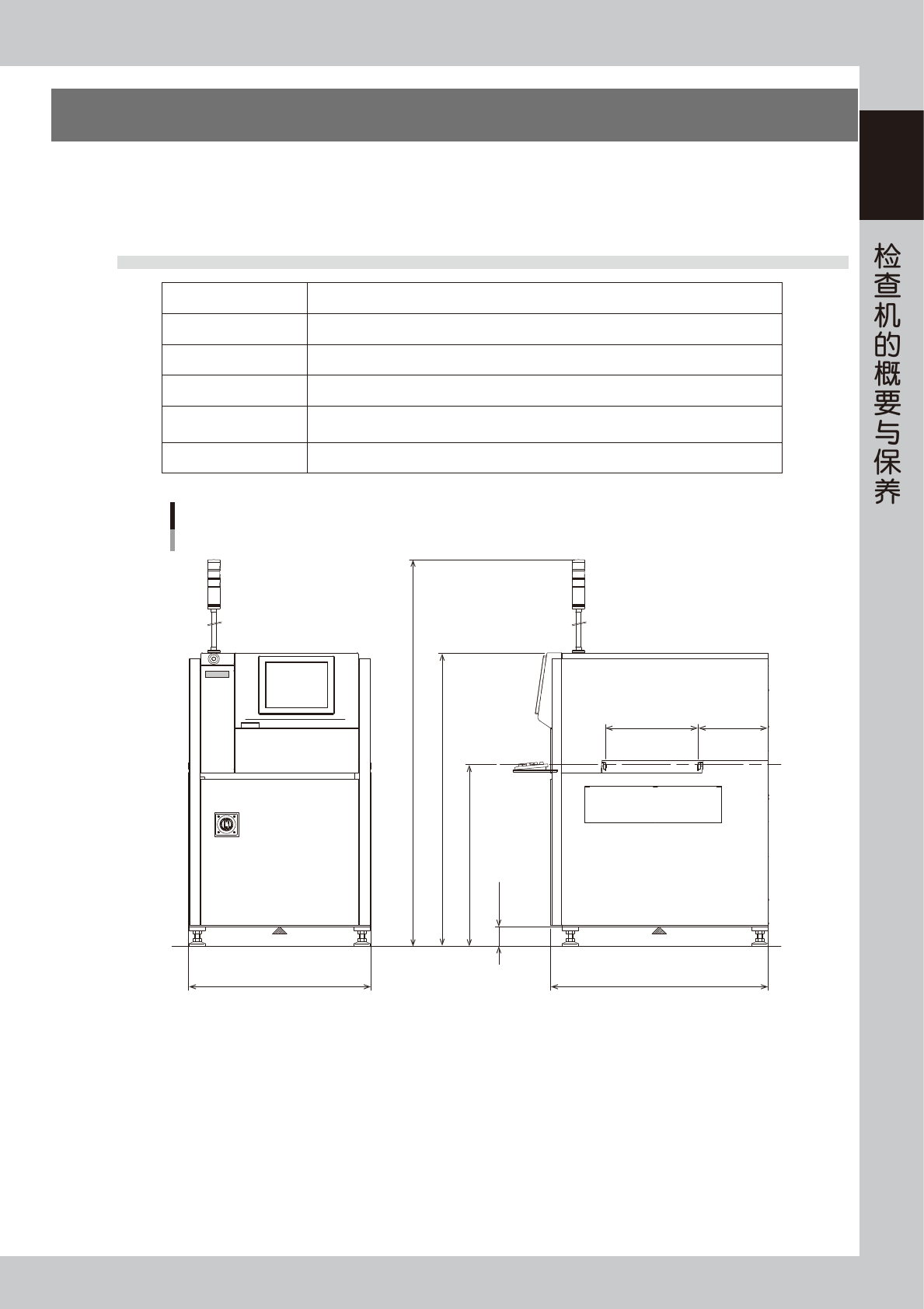

4.1 检查机规格
外形尺寸 (L*D*H) 904×1080×1478 mm
传板线高度 900±20 mm
检查机重量 约 520kg ( 仅限检查机 )
耗电量 1000W 以下
供给电源
单相交流 200V 〜 230V±10% ( 标准 )，单层交流 240V±10%( 选配 )
50/60Hz±1Hz 以内
电源容量 1.0kVA (Max)
检查机规格
传板线
重心位置 (检查机中心)
重心位置 (检查机中心)
正面图 右侧面图
904 1080
1850
1478
900 ± 20
97
347460
25001-KMN-00
1-6
1

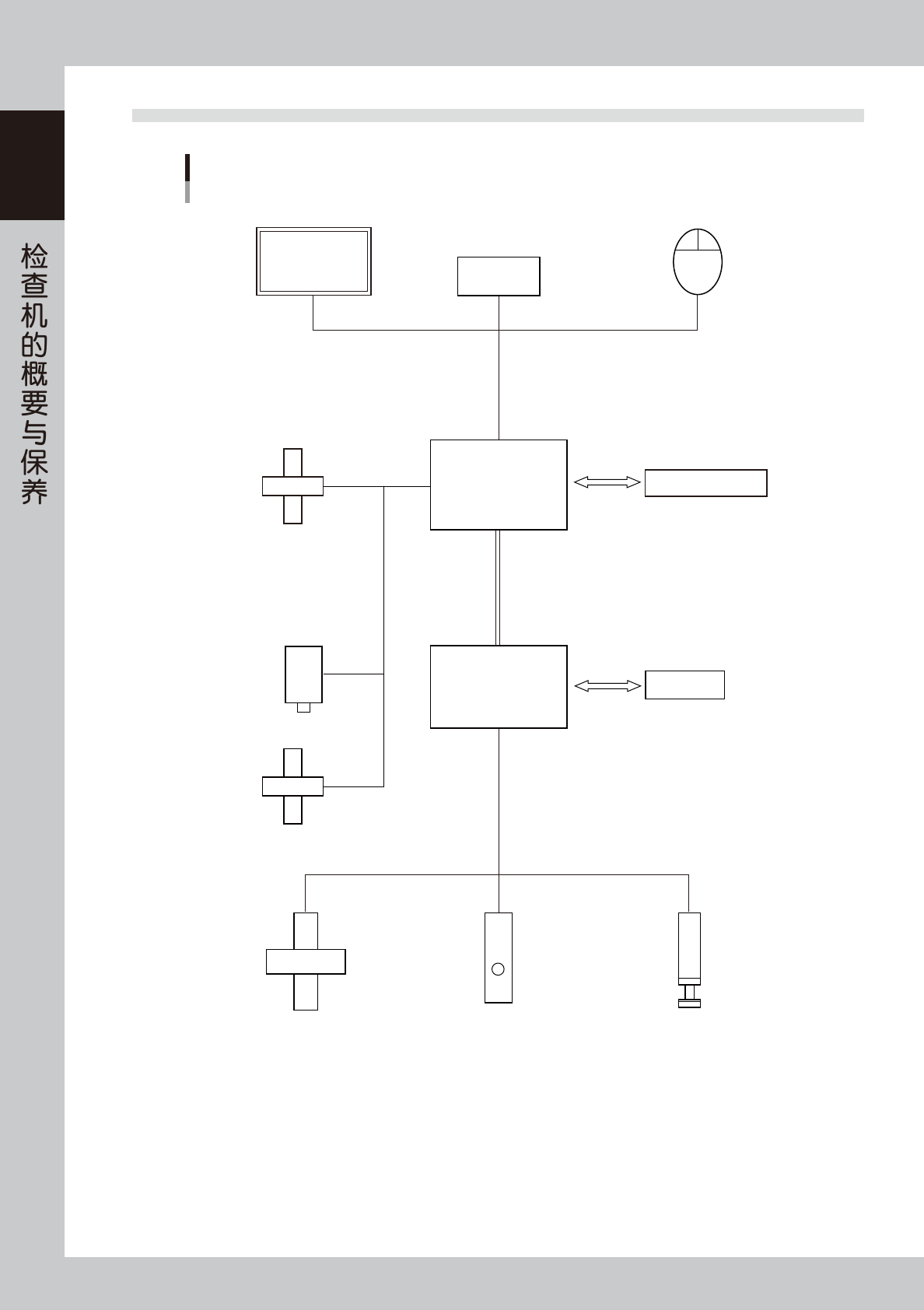

4.2 系统构成
系统构成
电脑
前后通信
相机
塔灯传送单元
数据创建系统
照明装置
鼠标
键盘
操作显示屏
安全开关、急停
XYZ工作台
序列器
控制盘
25002-KMN-00
1-7
1

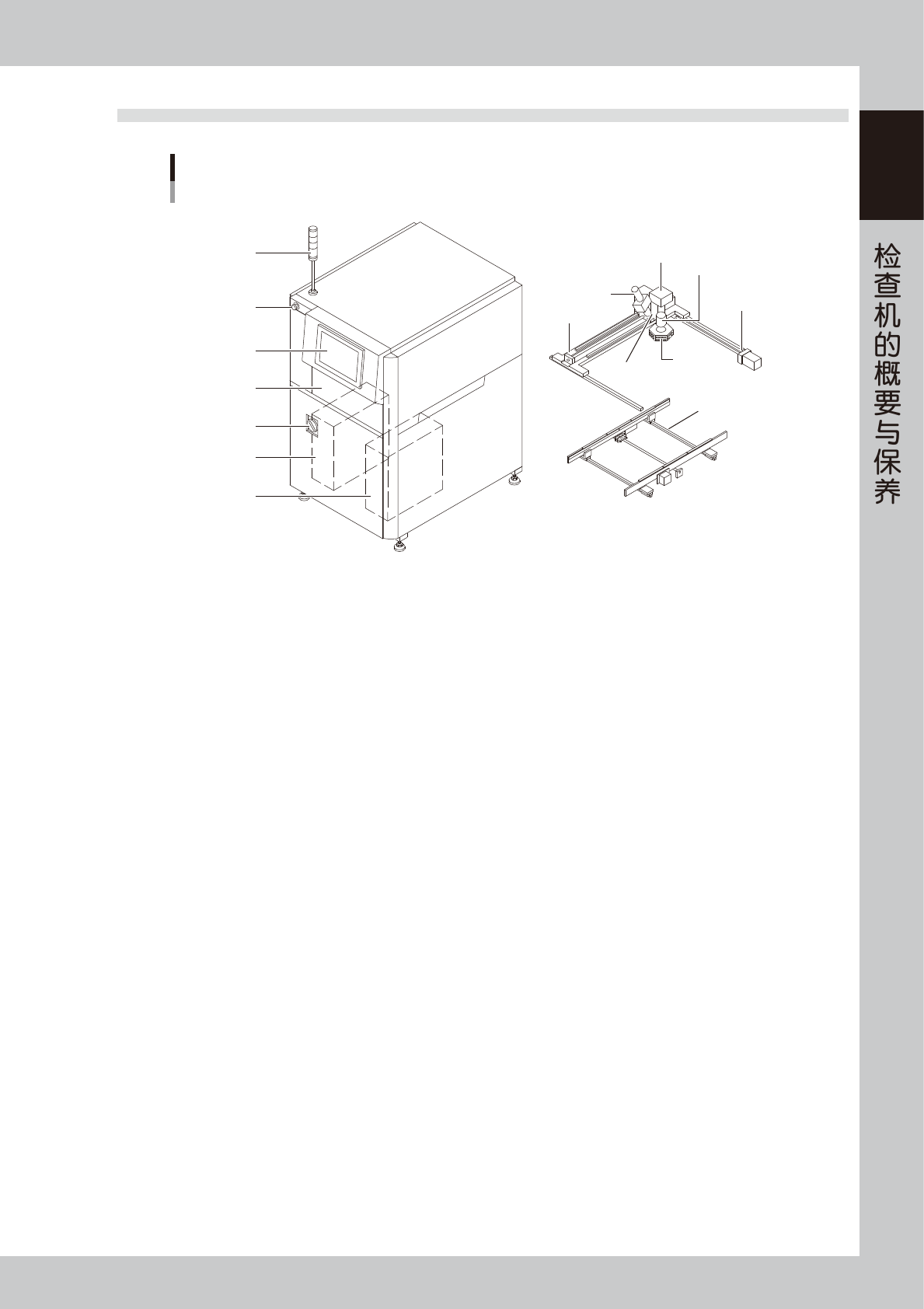

4.3 各部的名称
各部的名称
塔灯
XY单元
相机
照射筒
Z轴光源单元
Z轴补正
XY单元
LED照明
传送单元
急停按钮
操作显示屏
键盘
电源主控开关
控制盘
电脑
25003-KMN-00
