2-15 2 2.6.2 自动检查 下面，介绍自动检查。 自动检查，是与前后工序机进行通信，连续进行电路板的传入、检查、传出。 1. 进行检查 从主菜单中选择“检查”选项卡，显示“检查”页面。从页面右侧的下拉框中选择“自动检查” 。 按 [ 开始检查 ] 按钮之后，开始自动检查。 若在开始自动检查时检查机内有残留的电路板，将会作为 NG 被传出。但，在上次自动检查时因识别标记不良而被判定为 NG 时，将会连续检查检查机内的电…
2-14
2

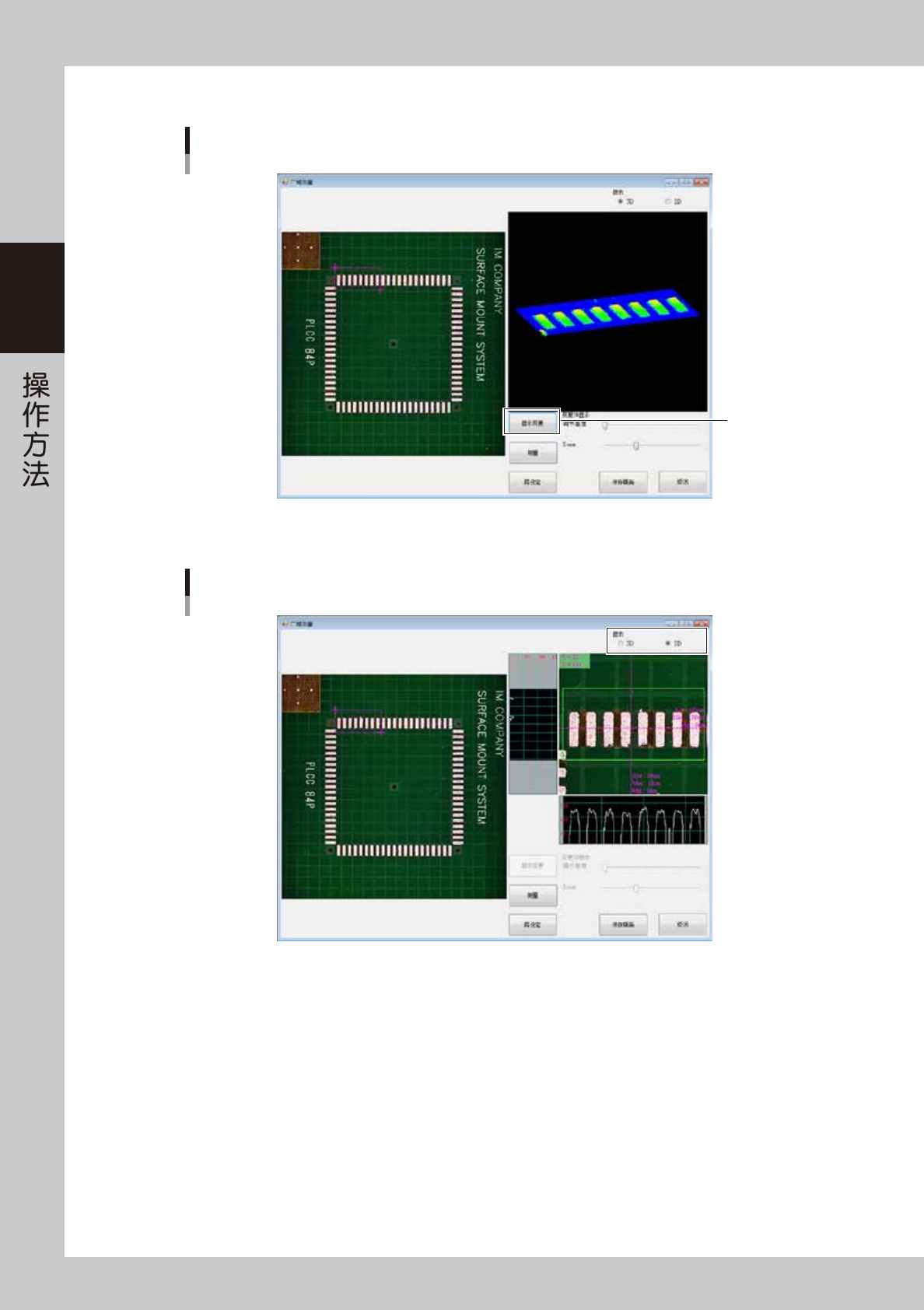

5.按 [ 显示变更 ] 按钮，画面将切换为以色阶显示锡膏的高度。
“广域测量”画面
5
26215-KMN-00
若选中“2D”单选按钮，画面将会切换为显示断面形状。
“广域测量”画面
26216-KMN-00
2-15
2
2.6.2 自动检查
下面，介绍自动检查。
自动检查，是与前后工序机进行通信，连续进行电路板的传入、检查、传出。
1. 进行检查
从主菜单中选择“检查”选项卡，显示“检查”页面。从页面右侧的下拉框中选择“自动检查”。
按 [ 开始检查 ] 按钮之后，开始自动检查。
若在开始自动检查时检查机内有残留的电路板，将会作为 NG 被传出。但，在上次自动检查时因识别标记不良而被判定为 NG
时，将会连续检查检查机内的电路板。
2. 中断检查
在检查过程中，[ 开始检查 ] 按钮的显示将变为 [ 周期停止 ] 显示。按 [ 周期停止 ] 按钮之后，当前正在检查的电路板将会在
检查结束时停止。
[周期停止]按钮
“检查”画面
26217-KMN-00
若要立即中断检查时，可以在按 [ 周期停止 ] 按钮之后，再按显示的 [ 急停 ] 按钮。
[急停]按钮
“检查”画面
26218-KMN-00
2-16
2
2.6.3 传板模式
传板模式，是与前后工序机进行通信，连续进行电路板的输入、输出。不进行检查。
从主菜单中选择“检查”选项卡，打开“检查”画面。从画面右侧的下拉框中选择“传递方式 ( 传板模式 )”。
按 [ 开始检查 ] 按钮之后，将开始传送电路板的运行。
