1.2 系统构成

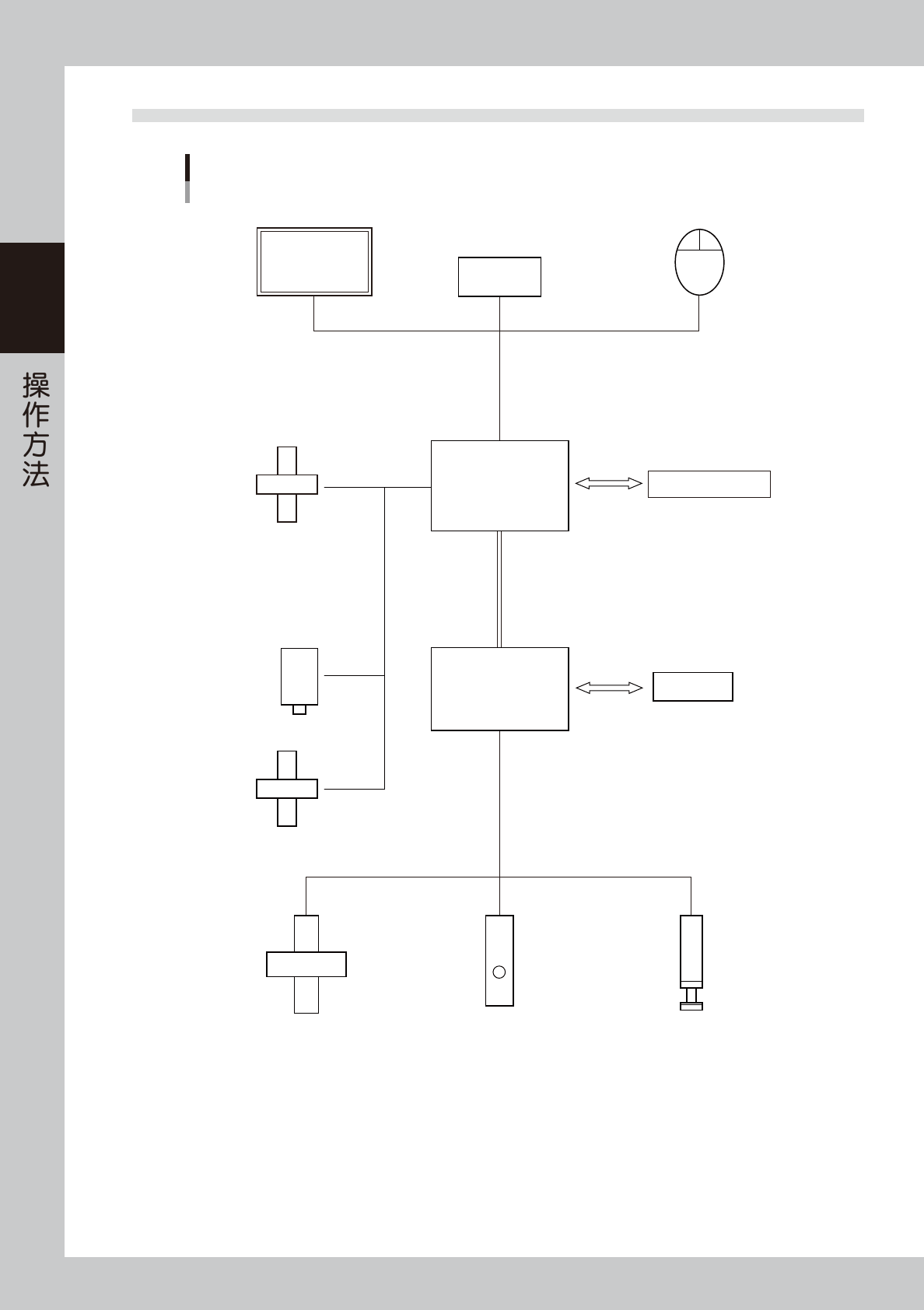

系统构成
电脑
前后通信
相机
塔灯传送单元
数据创建系统
照明装置
鼠标
键盘
操作显示屏
安全开关、急止
XYZ工作台
序列器
控制盘
25202-KMN-00
2-3
2
1.3 塔灯的显示
本检查机的塔灯内置 3 色 LED 与蜂鸣器。
(3 色 LED，上层为红色，中层为黄色，下层为绿色。）
塔灯亮灯条件如下所示。
塔灯显示条件 红色亮灯 黄色亮灯 绿色亮灯 蜂鸣器
发生紧急停机时 ○ － － 连续音
发生异常停机时 ○ － － 连续音
连续发生不良时 ○ ○ － 连续音
单机检查时 － ○ － －
自动检查时 － － ○ －
传出不良电路板时 － ○ ○ －
因连续发生警告而停机时 ○ ○ － 连续音
等待传入电路板时 ( 自动 ) － － ○ －
等待传出电路板时 ( 自动 ) － － ○ －
1.4 急停按钮
一旦按检查机正面右侧的急停按钮，检查机将会在瞬间停止运行并鸣响报警。
请在需要紧急停止运行时使用该开关。
紧急停机之后，请按照下列步骤修复。
1. 按画面内的 [RESET] 按钮。
根据设置，可能在发生紧急停机时蜂鸣器会鸣响报警，此时蜂鸣器将停止鸣响。
2. 解除急停按钮。
沿箭头方向转动急停按钮。
3. 再次按 [RESET] 按钮。
确认 [RESET] 按钮已熄灯。
2-4
2
2.操作步骤
2.1 检查流程

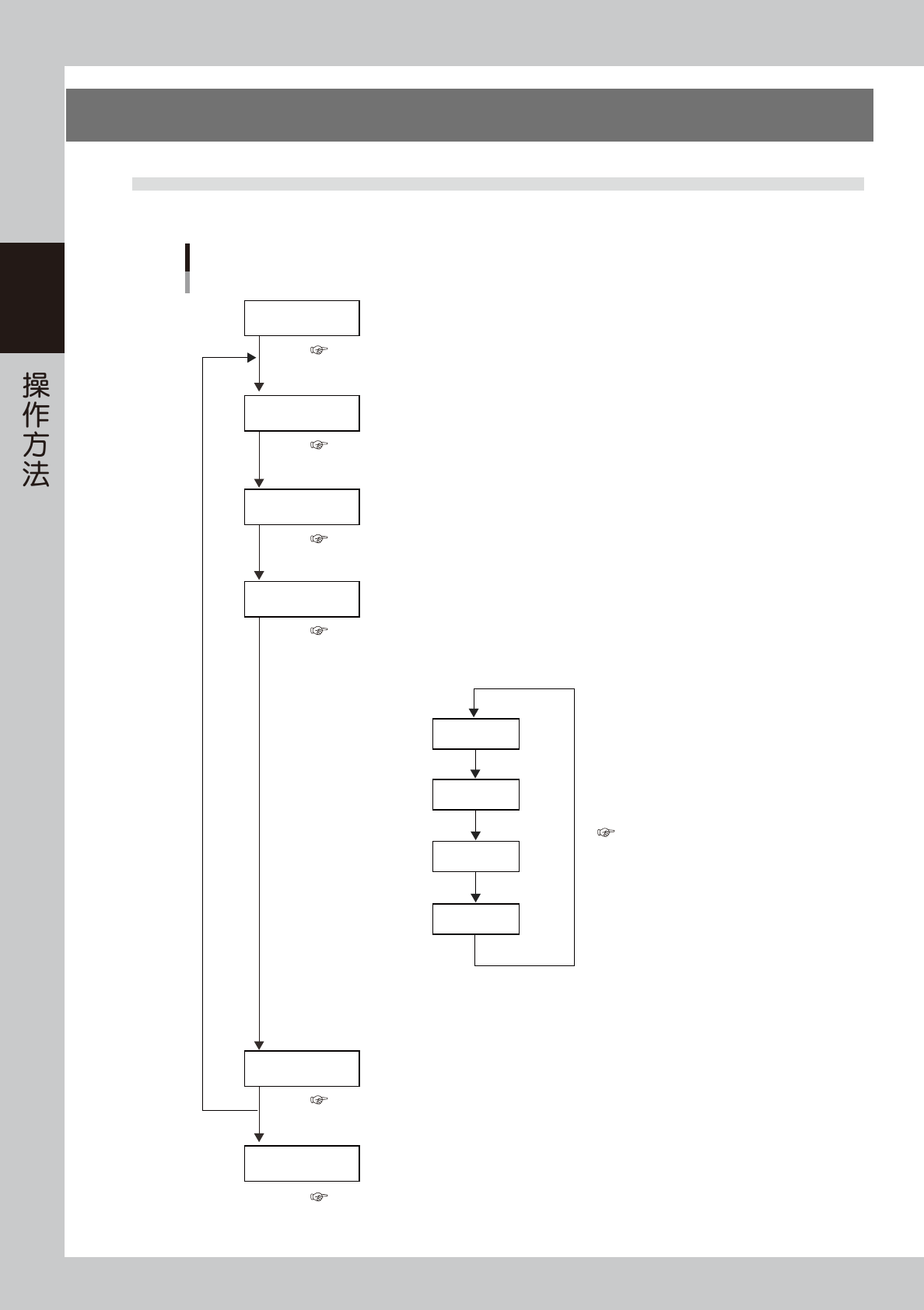

检查流程如下图所示。
系统构成
···打开检查机的电源，进入启动状态。
···选择需要检查的电路板用的检查程序。
···进行单机检查时，需将电路板传入检查机中。进行自动运行时，无需手动传入。
···与前后工序机进行通信，进行连接检查。
···保存检查推移数据。
···切断检查机的电源。
启动检查机
切换电路板
传入电路板
检查、确认
保存推移数据
关闭检查机
参照本章后述“2.3 检查机的启动”
参照本章后述“2.4 切换电路板”
参照本章后述“2.5 传入电路板”
参照本章后述“2.6 检查”
参照《YSi-SP 程序设计手册 Data Station》的
第3章“3.6.2 推移数据 ”
参照本章后述“2.7 检查机的关机”
传入电路板
检查
显示结果
传出电路板
此图为进行自动检查时的流程图。
参照本章后述“2.2 1个循环的运行动作”
