2-42
2

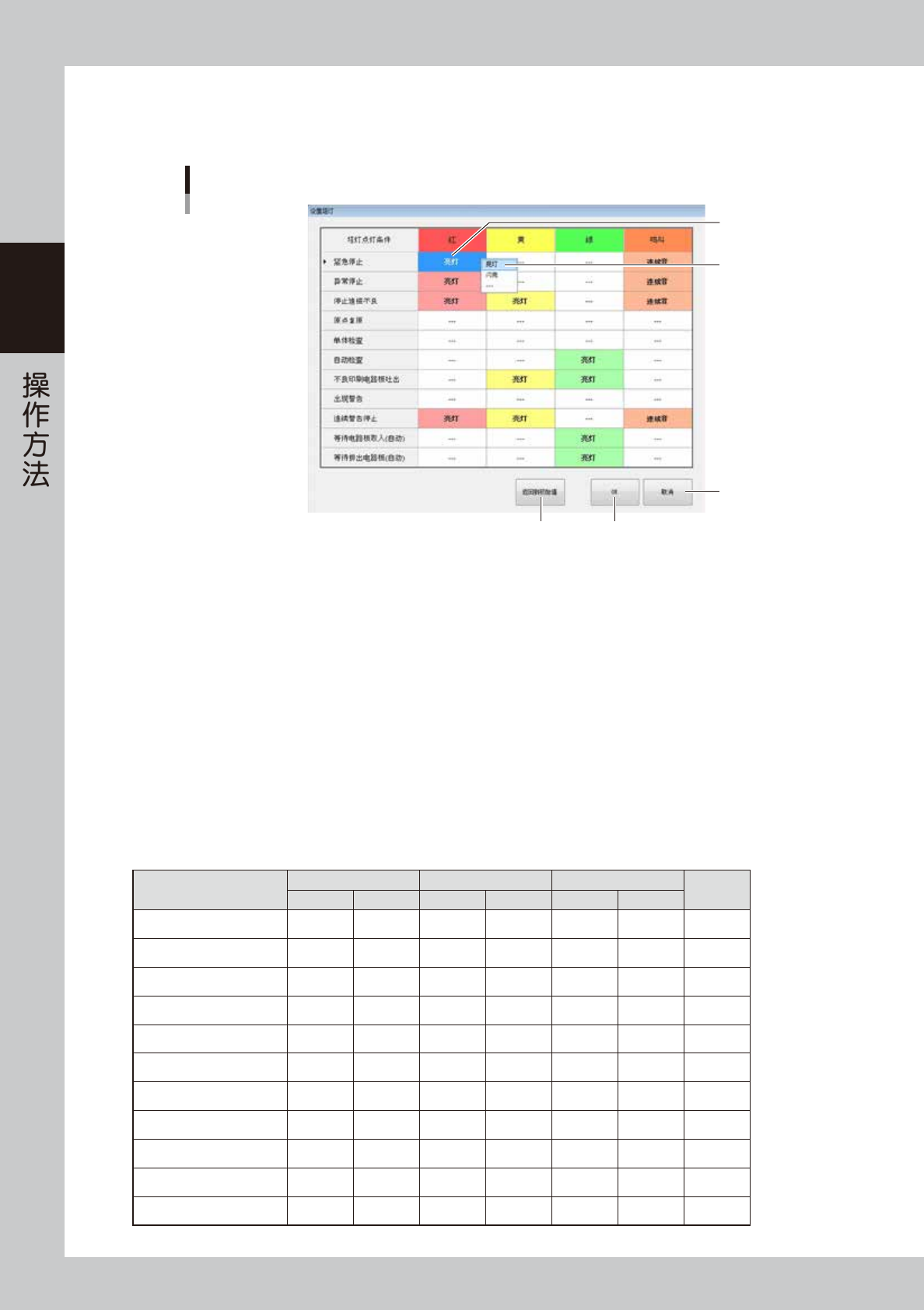

3.6.4 变更多层信号灯的亮灯条件
按 [ 变更多层信号灯的点灯条件 ] 按钮，打开“设置塔灯”画面。
“设置塔灯”画面
1
2
7
5
4、6
26254-KMN-00
•
更改亮灯条件
1.选择设定项目。
2.设定塔灯的显示颜色、蜂鸣器的鸣响条件。
3.更改其他亮灯条件时，反复 1 〜 2 的步骤。
4.设定结束之后，点击 [OK] 按钮。
•
返回出厂时的默认设置
5.返回出厂时的默认设置时，点击 [ 返回到初始值 ] 按钮。
6.点击 [OK] 按钮，返回默认设置。
•
取消设置
7.需要取消设置时，按 [ 取消 ] 按钮。
＊ 可以更改的设置，如下表所示。
红 黄 绿
蜂鸣器
亮灯 闪烁 亮灯 闪烁 亮灯 闪烁
紧急停机时 ○ ○
异常停机时 ○ ○
发生连续不良时 ○ ○ ○
返回原点时 ○
单机运行时 ○
自动运行时 ○
排出不良电路板时 ○ ○
发生警告时 ○ ( 3 秒 ) ○ ( 3 秒 )
发生因连续警告而停机时 ○ ○ ○
等待电路板传入（自动运行） ○
等待电路板排出（自动运行） ○
○为出厂时的默认设置。
2-43
2

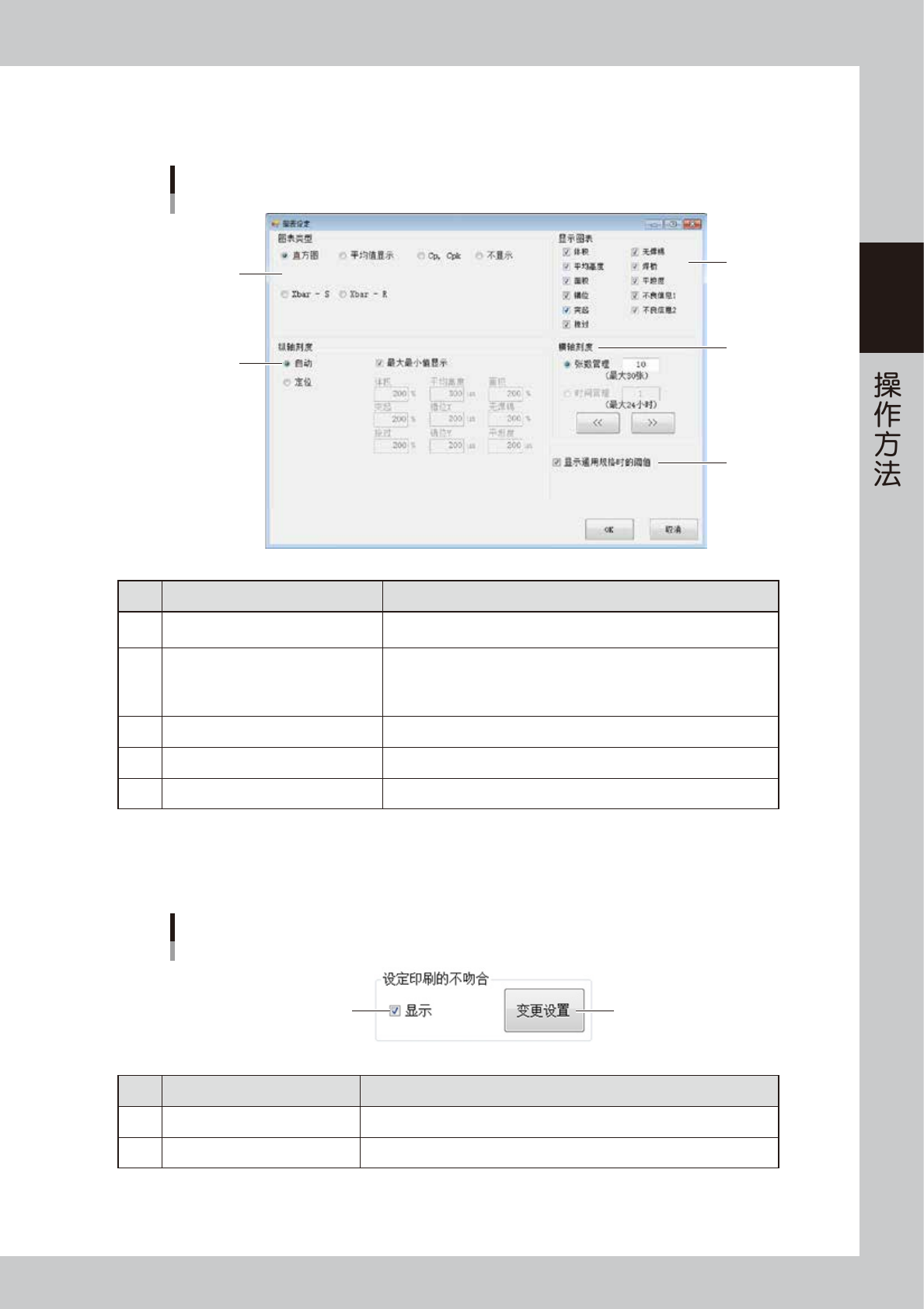

3.6.5 设定图表
对在“检查”选项卡页面显示的图表进行设定。
“图表设定”画面
3
1
2
4
5
26255-KMN-00
编号 名称 显示内容、功能
1 图表类型
可从“直方图”、“平均值显示”、“Cp,Cpk”、“不显示”中选择需要显示的
图表类型。
2 纵轴刻度
给各个项目设定图表纵轴的刻度。
选择自动时，将自动调整刻度。
选择定位时，以指定的刻度显示图表。
勾选“最大最小值显示”选择框时，将会标注最大值与最小值。
3 显示图表 显示勾选了的检查项目的图表。
4 横轴刻度 图表横轴的显示张数可以以张数为单位或时间为单位进行更改。
5 显示通用规格时的阈值 使用的规格为同一种规格时，显示该规格。
3.6.6 显示印刷偏位
显示印刷偏位在“功能 / 设置”-“检查设定关连”画面中设定。
印刷偏移的设定
2
1
26256-KMN-00
编号 名称 显示内容、功能
1 显示印刷的不吻合 显示或隐藏印刷不吻合的设定。
2 变更设置 更改印刷机的基板旋转轴的设定。
2-44
2

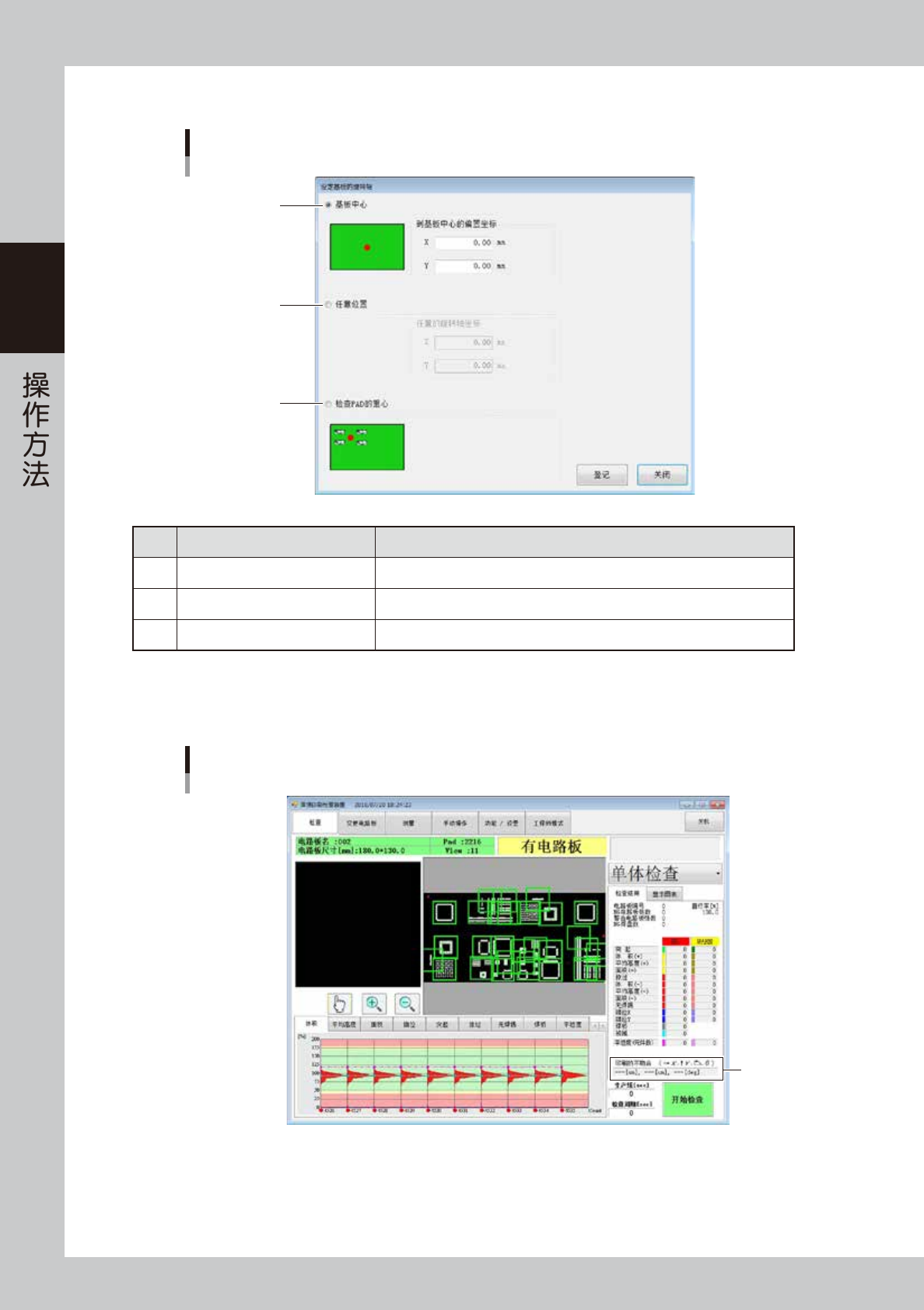

对印刷机的基板旋转轴进行设定。
“设定基板的旋转轴”画面
2
3
1
26257-KMN-00
编号 名称 显示内容、功能
1 基板中心 在基板中心设定旋转轴。还可以设定偏置坐标。
2 任意位置 将基板原点作为 (0,0) 坐标，在任意位置设定旋转轴。
3 检查 PAD 的重心 在所有需要检查的 PAD 的重心处设定旋转轴。
显示结果
检查后，在“检查”画面的右下显示结果。
“检查”画面
显示结果
26258-KMN-00
显示内容 ：偏位 X[μm]、偏位 Y[μm]、偏位 θ( 角度 )[deg]
＊逆时针旋转方向为正角度。
