9. 显示焊盘
使电路板上的焊盘显示在分布图中。默认设置为“显示焊盘”。确认电路板的挠曲位置时可以使用。无需显示焊盘时，删除“显
示焊盘”选择框中的勾号。

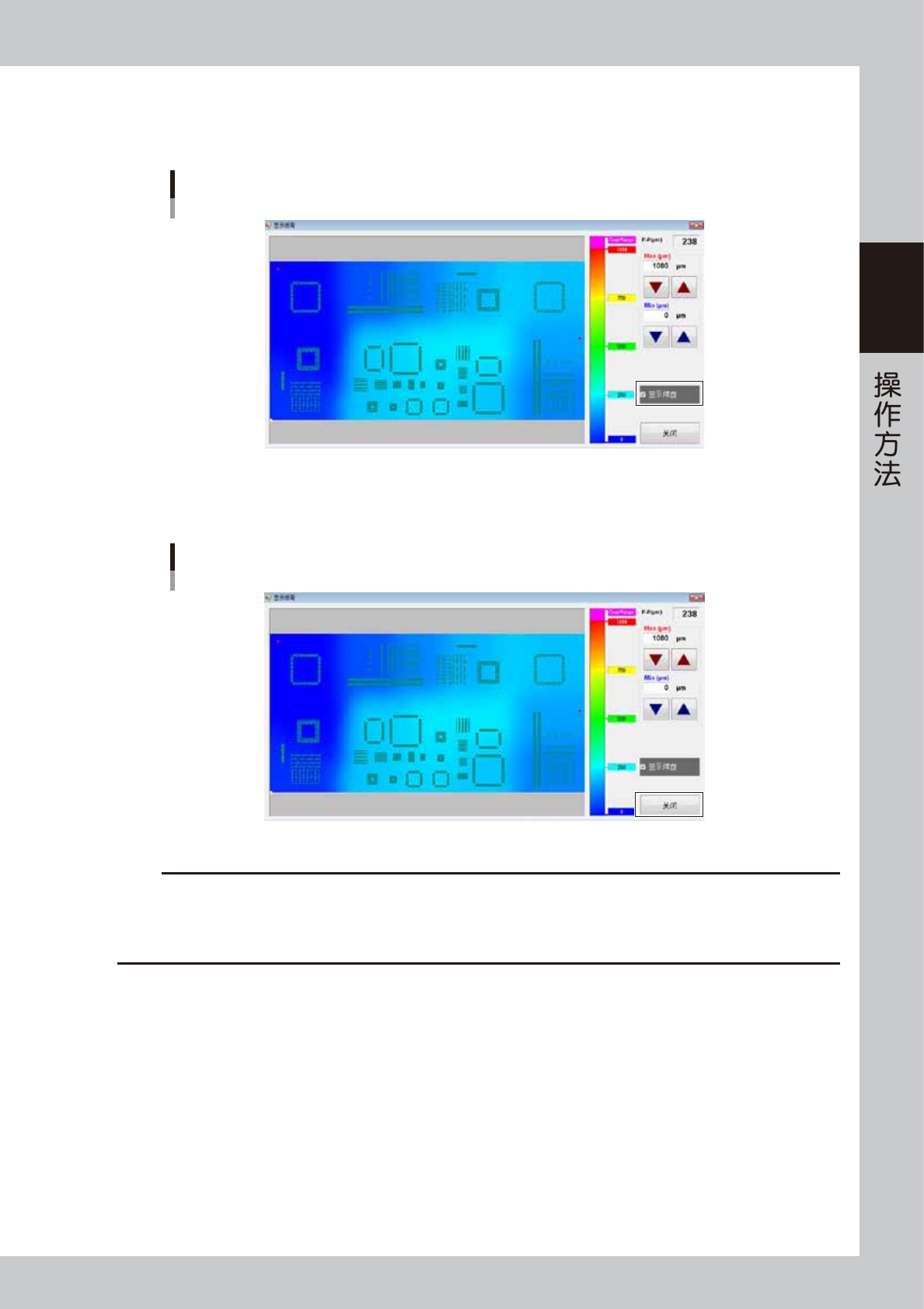

电路板挠曲分布图
显示焊盘
26240-KMN-00
10.退出“显示板弯”画面
按 [ 关闭 ] 按钮，退出“显示板弯”画面。
电路板挠曲分布图
关闭
26241-KMN-00
c
注意
本功能，是对对象电路板进行一次检查之后，以检查时获得的数据为基础计算电路板的挠曲程度使用的，对未检查的电路板不显示
分布图。
使用本功能之前，请务必勾选检查设定中的“Z 轴有效”功能。
“Z 轴有效”功能位置 ：主页面的工程师模式→印刷电路版数据→编辑→编辑检查设定→检查设定→ Z 轴有效。
2-34
2
3.5 手动操作
下面，介绍“手动操作”画面的显示与各项功能。在“手动操作”画面中可以手动进行“电路板输送”与“连接 ( 夹
固 ) 切换”。按 [XY 工作台操作 ] 按钮，可以切换到 XY 工作台画面。
“手动操作”画面
3
1
4
2
26242-KMN-00
编号 名称 显示内容、功能
1 电路板输送
在单机检查时可以放入与取出电路板。
关于操作方法，请参照本章前述“2.5 传入电路板”第 2.5 节。
2 电路板连接 ( 夹固 ) [ 连接 ( 夹固 ) 切换 ] 按钮，可以夹固或松开电路板。
3 XY 工作台操作 调整 XY 工作台。
4 决定传送宽度
可以将传送宽度调整为指定的宽度值。请用数字键盘输入数字，并按 [ 实行 ] 按钮。
（请务必在检查机内没有电路板的状态下进行。）
XY 工作台操作画面
按 [XY 工作台操作 ] 按钮，将显示如下对话框。
对话框
26243-KMN-00
按 [ 是 ] 按钮，将显示下一项“XY 工作台”画面。
2-35
2
“XY工作台”画面
7 8 9 10 11
1
2
4
6
5
3
26244-KMN-00
编号 名称 显示内容、功能
1 广域移动画面
XY 工作台可以移动的区域显示为蓝色。点击画面，可以将 XY 工作台移动到任何
位置。XY 工作台的位置以粉红色的十字标记显示。画面下侧为检查机的正面侧。
浅蓝色为当前电路板的范围。
2 详细移动画面 动作与 1 相同，但 XY 工作台的移动距离较小。
3 摄像机 ( 相机 ) 图像 显示相机的图像。
4 [ 原点 ] 按钮 XY 工作台向检查机原点移动。
5 [ 身前 ( 前侧 ) 位置 ] 按钮 移动 XY 工作台，使相机单元移到最前侧。
6 [ 里面 ( 里侧 )] 按钮 移动 XY 工作台，使相机单元移到最里侧。
7 [ 校准 ( 捕捉 )] 按钮 用相机捕捉图像。
8 [Rep 校准 ( 捕捉 )] 按钮 用相机连续捕捉图像。
9 [ 广域测量 ] 按钮 向广域测量画面移动。（参照本章前述“3.4.2 广域测量画面”。）
10 现在坐标 ( 当前坐标 ) 以 XY 坐标显示 XY 工作台的位置。输入数值还可以移动 XY 工作台。
11 [ 关闭 ] 按钮 返回“手动操作”画面。
