1-5 1 4. 检查机的概要 本机是通过图像处理装置对电路板上印刷的锡膏的印刷状态 ( 面积、高度 ) 进行自动检查的装置。 本机自动对传送带传入的电路板测定位置补正标记，并以此数据为基础以“MAX0.27 秒／视野”的检查速度对每 个视野进行图像处理。 4.1 检查机规格 外形尺寸 (L*D*H) 904 × 1080 × 1478 mm 传板线高度 900 ± 20 mm 检查机重量 约 520kg ( 仅限检查机 ) …
1-4
1
3.3 检查机的安装
为便于使用与进行维护保养，检查机的前后请务必确保 700mm 以上的空间。

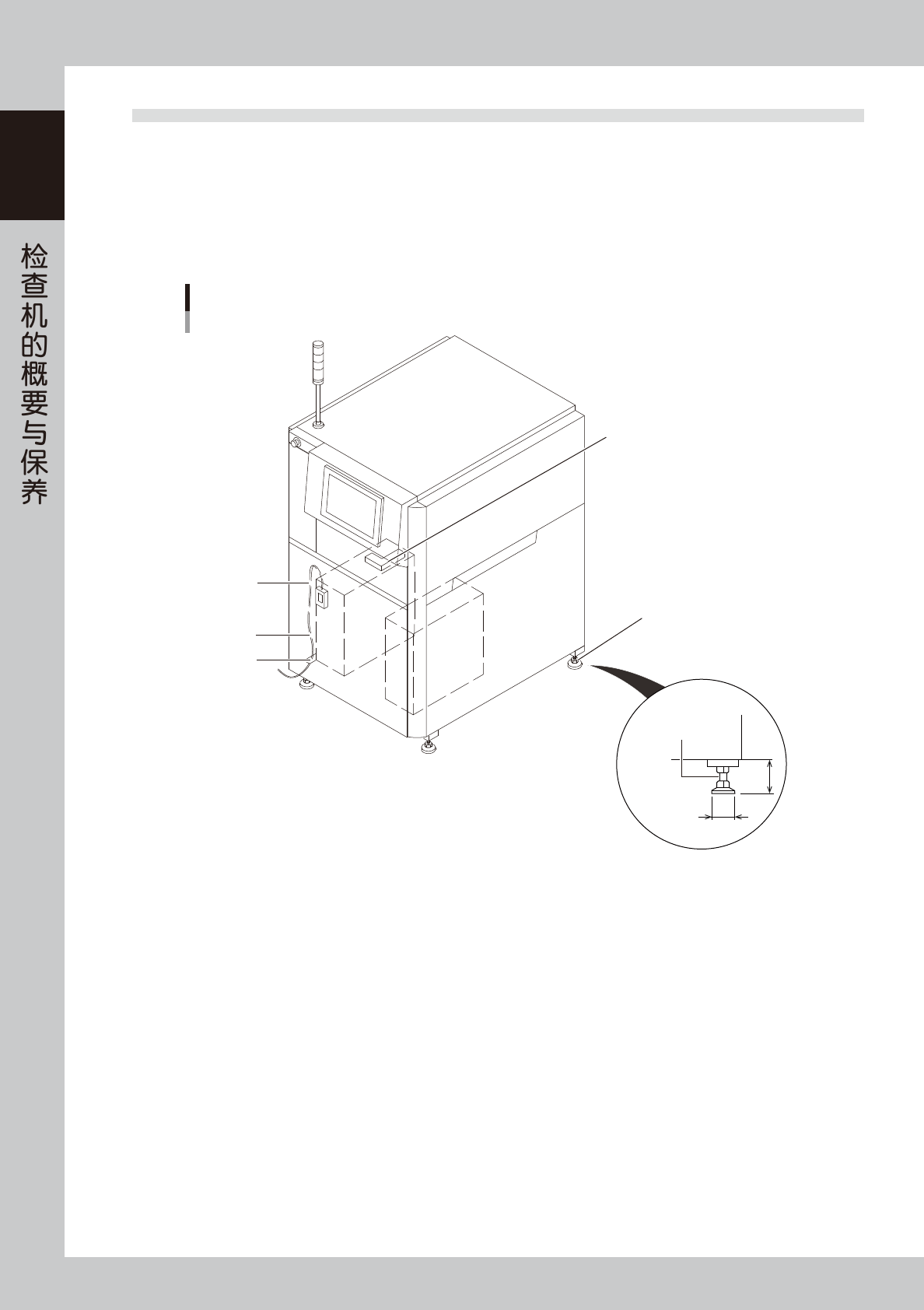

3.3.1 水平度的调整
本机的机架由 4 处高度调节螺栓支撑。
请按照下图所示高度，调节高度调节螺栓。
请务必使用水准仪调节水平度。
高度调节螺栓
电源线固定用
线夹
使用水准仪时的放置位置
(上侧机门内部)
M30 4处
φ60
100
高度调节螺栓
电源线线槽
电源线插入口
(检查机底面)
25000-KMN-00
■使用注意事项
1.请务必正确连接电源线。
2.为保护电源线，请使用内部的线夹固定电源线。
3.长时间不使用检查机时，请务必将电源侧的断路器分闸 (OFF)。
4.本机处于运行状态时，请勿将其它物件放入作动部，或施加振动。
1-5
1
4.检查机的概要
本机是通过图像处理装置对电路板上印刷的锡膏的印刷状态 ( 面积、高度 ) 进行自动检查的装置。
本机自动对传送带传入的电路板测定位置补正标记，并以此数据为基础以“MAX0.27 秒／视野”的检查速度对每
个视野进行图像处理。
4.1 检查机规格
外形尺寸 (L*D*H) 904×1080×1478 mm
传板线高度 900±20 mm
检查机重量 约 520kg ( 仅限检查机 )
耗电量 1000W 以下
供给电源
单相交流 200V 〜 230V±10% ( 标准 )，单层交流 240V±10%( 选配 )
50/60Hz±1Hz 以内
电源容量 1.0kVA (Max)
检查机规格
传板线
重心位置 (检查机中心)
重心位置 (检查机中心)
正面图 右侧面图
904 1080
1850
1478
900 ± 20
97
347460
25001-KMN-00
1-6
1
4.2 系统构成
系统构成
电脑
前后通信
相机
塔灯传送单元
数据创建系统
照明装置
鼠标
键盘
操作显示屏
安全开关、急停
XYZ工作台
序列器
控制盘
25002-KMN-00
