Rev.2.00 MS 参数参数参数参数 2-2 2 2 2 2 - - - - 3. 3. 3. 3. XY XY XY XY 轴移动轴移动轴移动轴移动选择了 XY 轴移动之后，以下的菜单被显示出来。选择各位置之后， OCC 中心移动到其位置。选择了任意坐标移动之后，下面调整 XY 坐标任意移动的画面被显示出来。输入移动目的地坐标，选择＜移动（M）＞或按 F3 键，移动到 OCC 中心被指定…

Rev.2.00

MS 参数

参数参数

参数

2-1

2. 控制菜单

控制菜单控制菜单

控制菜单

-1.

1.1.

1. 起动方法

起动方法起动方法

起动方法

按 F9 键之后，凸起菜单被显示（参照图 2-1），选择菜单实行动作。

设定为没有安装的装置不能选择[初期设定（I）]的[附属（O）]菜单。

-2.

2.2.

2. 菜单内容

菜单内容菜单内容

菜单内容

（CX-1）

图

图图

图 2

-1

OCC 标准

有 CAL 块第 1 标记识别

全贴装头

有可选 R 贴装头时

Rev.2.00

MS 参数

参数参数

参数

2-2

-3.

3.3.

3. XY

XYXY

XY 轴移动

轴移动轴移动

轴移动

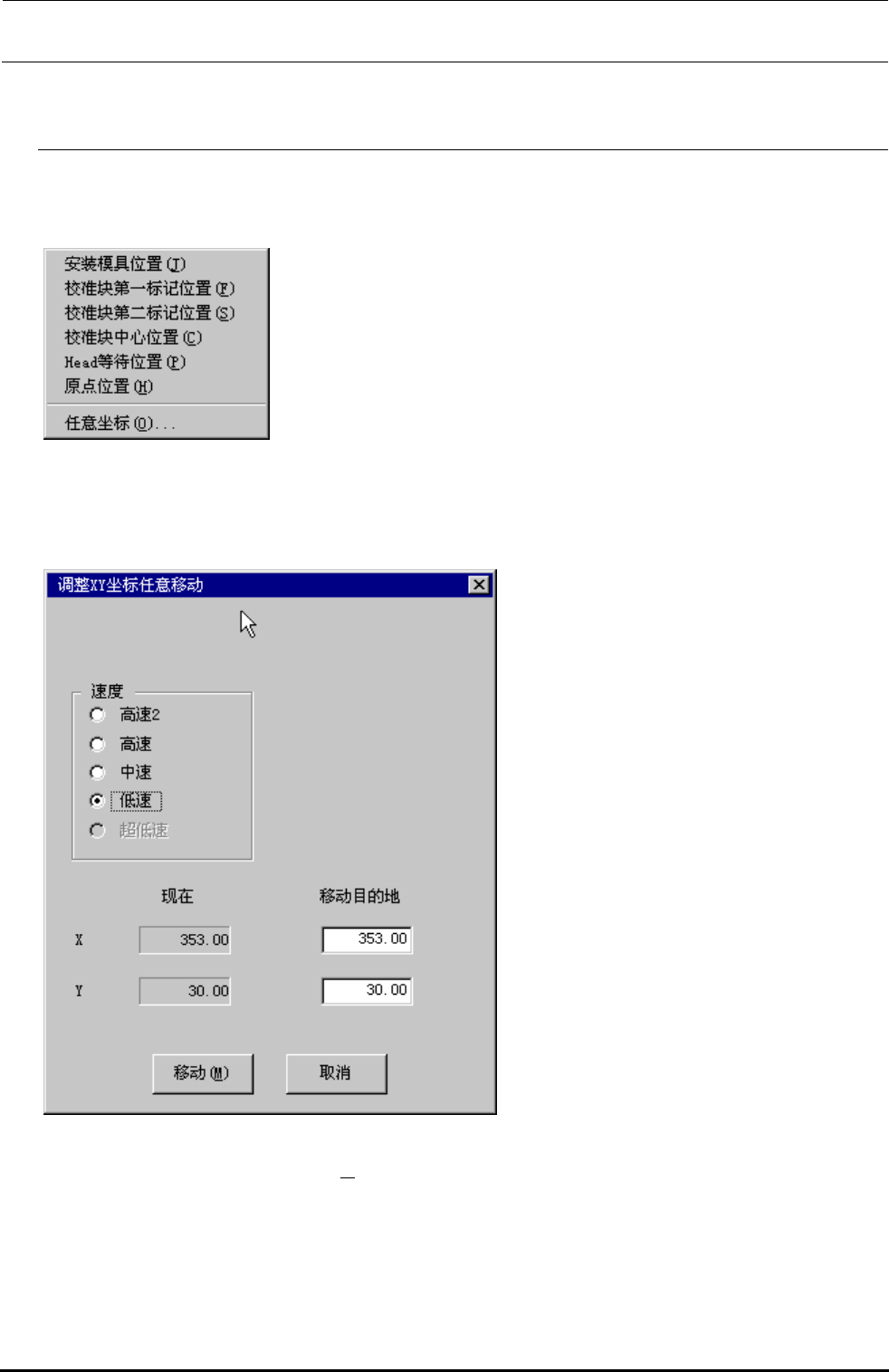

选择了 XY 轴移动之后，以下的菜单被显示出来。选择各位置之后，OCC 中心移动到其位置。

选择了任意坐标移动之后，下面调整 XY 坐标任意移动的画面被显示出来。

输入移动目的地坐标，选择＜移动（M）＞或按 F3 键，移动到 OCC 中心被指定的坐标。

Rev.2.00

MS 参数

参数参数

参数

2-3

-4.

4.4.

4. Z

Z 任意坐标移动

任意坐标移动任意坐标移动

任意坐标移动

从控制坐标选择[Z 轴移动（Ｚ）...]之后，下述Ｚ坐标任意移动画面被显示出来。

请选择控制对象贴装头。

不影响机器设置的“使用装置”时的设定。（没有被检查（不使用）的装置也可以选择）

按 Alt +↓键，下列画面被显示。

输入移动目标地坐标，选择＜移动（Ｍ）＞或按 F3 键。

选择的贴装头的 Z 轴移动到被指定的位置。

危险

危险危险

危险

下降 Z 轴时，请确认 Z 轴下面是否煤右供料器或传送轨等之后在下降。

Z 轴下降到供料器等上后，碰撞供料器，损坏装置。
