Rev.2.00 MS 参数参数参数参数 4-44 ＜＜＜＜操作操作操作操作・３／８＞・３／８＞・３／８＞・３／８＞示教空夹具板 B 的右下角。作业结束后请选择确认。＜＜＜＜操作操作操作操作・４／８＞・４／８＞・４／８＞・４／８＞请输入夹具的 X 和 Y 方向标记间的距离。请输入夹具的厚度。标记间的距离记载在夹具的背面。选择确认后，轴即动作。吸…

Rev.2.00

MS 参数

参数参数

参数

4-43

＜

＜＜

＜操作

操作操作

操作・３／５＞

・３／５＞・３／５＞

・３／５＞

把 CSP 夹具板 B 旋转９０°，进行设置，

以便可以测定 Y 方向的测定。

准备完毕，选择确认。

选择了确认之后，用 VCS 测定 Y 方向的标记间隙。

测定完毕，显示出 Y 方向的标记间距测定结果显示出来，用输入值和测定结果来二计算新的 Y 方向缩

放比例。

＜

＜＜

＜操作

操作操作

操作・４／５＞

・４／５＞・４／５＞

・４／５＞

从 VCS-HT 夹具卸下 CSP 夹具板 B。

从 VCS 卸下 VCS-HT 夹具。

准备完毕，请进行确认。

＜

＜＜

＜操作

操作操作

操作・５／５＞

・５／５＞・５／５＞

・５／５＞

设定完毕。

选择了确认之后，返回到初期设定画面。

··

使用选项

使用选项使用选项

使用选项 VCS

VCSVCS

VCS 时

时时

时

＜

＜＜

＜操作

操作操作

操作・１／

・１／・１／

・１／８

８８

８＞

＞＞

＞

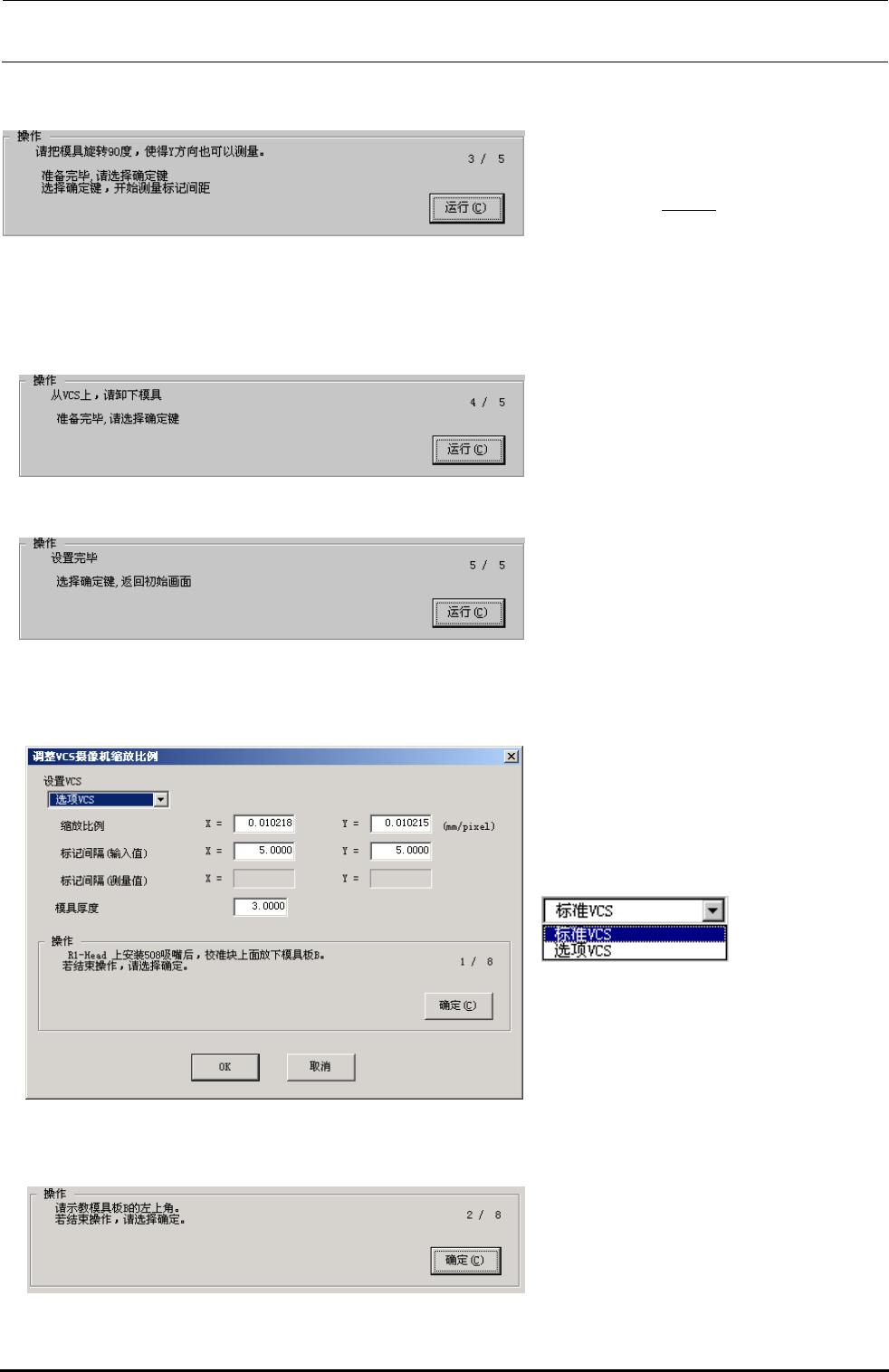

在凸起画面上选择设定对象 VCS。

不映象机器设置的“使用装置”的设定。

（没有检查（不使用）装置也可以选择）

按 Alt +↓键，显示出下面的一览。

用选项 VCS 时，不使用 HT 夹具。请取下。

将空夹具板 B 放到校准块上，使能够进行 X 方向的计测。标记面请朝下放。请把 508 吸嘴装到指定贴

装头上。准备好后请选择确认。选择确认后，将显示下一画面。

＜

＜＜

＜操作

操作操作

操作・

・・

・２／８

２／８２／８

２／８＞

＞＞

＞

示教空夹具板 B 的左上角。

作业结束后请选择确认。

Rev.2.00

MS 参数

参数参数

参数

4-44

＜

＜＜

＜操作

操作操作

操作・３／８＞

・３／８＞・３／８＞

・３／８＞

示教空夹具板 B 的右下角。

作业结束后请选择确认。

＜

＜＜

＜操作

操作操作

操作・４／８＞

・４／８＞・４／８＞

・４／８＞

请输入夹具的 X 和 Y 方向标记间的距离。

请输入夹具的厚度。标记间的距离记载在

夹具的背面。

选择确认后，轴即动作。吸附空夹具板，移动到选项 VCS 上。取得 X 方向的比例，使夹具转动９０度，

取得 Y 方向的比例。取得的值显示在画面上的编辑框内。

测定结束后，将夹具归还到校准块上，贴装头移动到夹具安装位置上。

＜

＜＜

＜操作

操作操作

操作・５／８＞

・５／８＞・５／８＞

・５／８＞

吸附夹具，贴装头在 VCS 上停止。如果 VCS 偏差的值不正确，夹具的标记可能位于 VCS 的视野之外。

这种情况下，请进行示教，调整到夹具的中心处于 VCS 的识别视野中心。按下 HOD 的吸附夹具的贴装

头键（一般是 L1,如果是 R 贴装头机器则为 R 贴装头），示教即开始。此时，贴装头会移动到 XY 移动

高度，夹具的标记很模糊，所以要注意。

＜

＜＜

＜操作

操作操作

操作・６／８＞

・６／８＞・６／８＞

・６／８＞

进行夹具的标记识别，取得比例。

＜

＜＜

＜操作

操作操作

操作・７／８＞

・７／８＞・７／８＞

・７／８＞

请取下空夹具板 B 和吸嘴。

选择确认，移到下一画面。

＜

＜＜

＜操作

操作操作

操作・

・・

・８

８８

８／

／／

／８

８８

８＞

＞＞

＞

设定完毕。

选择了确认之后，返回到初期设定画面。

-5

-4

4．

．．

．ＭＳＰ

ＭＳＰＭＳＰ

ＭＳＰ允许值

允许值允许值

允许值

项目 MSP 允许值 MSP 值不良时

异常点检查（更换）项目

VCS 摄像机缩放标准 VCS

（□24mm）

0.026±0.002

图像识别

贴装精度不良

输入夹具的伤痕、脏污等。

VCS 镜头的伤痕、脏污等

0.026±0.002

选购品 VCS

（□10mm）

0.01±0.001

Rev.2.00

MS 参数

参数参数

参数

4-45

4-5.5. VCS 摄像机偏差

-5

-1

1．

．．

．功能

功能功能

功能

取得 VCS 摄像机的坐标值和组装角度（对 X、Y 轴的倾斜）。

-5

-2

2．

．．

．使用夹具

使用夹具使用夹具

使用夹具

・

40038984

40038984 40038984

40038984

夹具吸嘴

夹具吸嘴夹具吸嘴

夹具吸嘴

B B

（

（（

（

679

679679

679

）

））

）

-5

-3

3．

．．

．操作

操作操作

操作

选择了[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][ＶＣＳ摄像机偏差（Ｆ）...]之后，显示出下面的ＶＣＳ摄像机偏差设定

画面。

在凸起画面上选择设定对象 VCS。

不映象机器设置的“使用装置”的设定。

（没有检查（不使用）装置也可以选择）

＜

＜＜

＜操作

操作操作

操作・５／７＞

・５／７＞・５／７＞

・５／７＞

用演示，把监视器的十字游标移动到标记

中心，按 HOD 确定件。

准尉完毕，请选择确认。选择了确认之后，进行偏差测定。

测定完毕，用测定结果计算新的组装位置、组装角度。根据计算的偏差，把标记移动到 VCS 的中心。

※ 由于 Z 高度是 XY 移动的最低高度，故标记模糊不清，请调整到基本位于中心。而对实际的识别

并没有影响。
