Rev.2.00
MS 参数
参数参数
参数
4-15
＜
＜＜

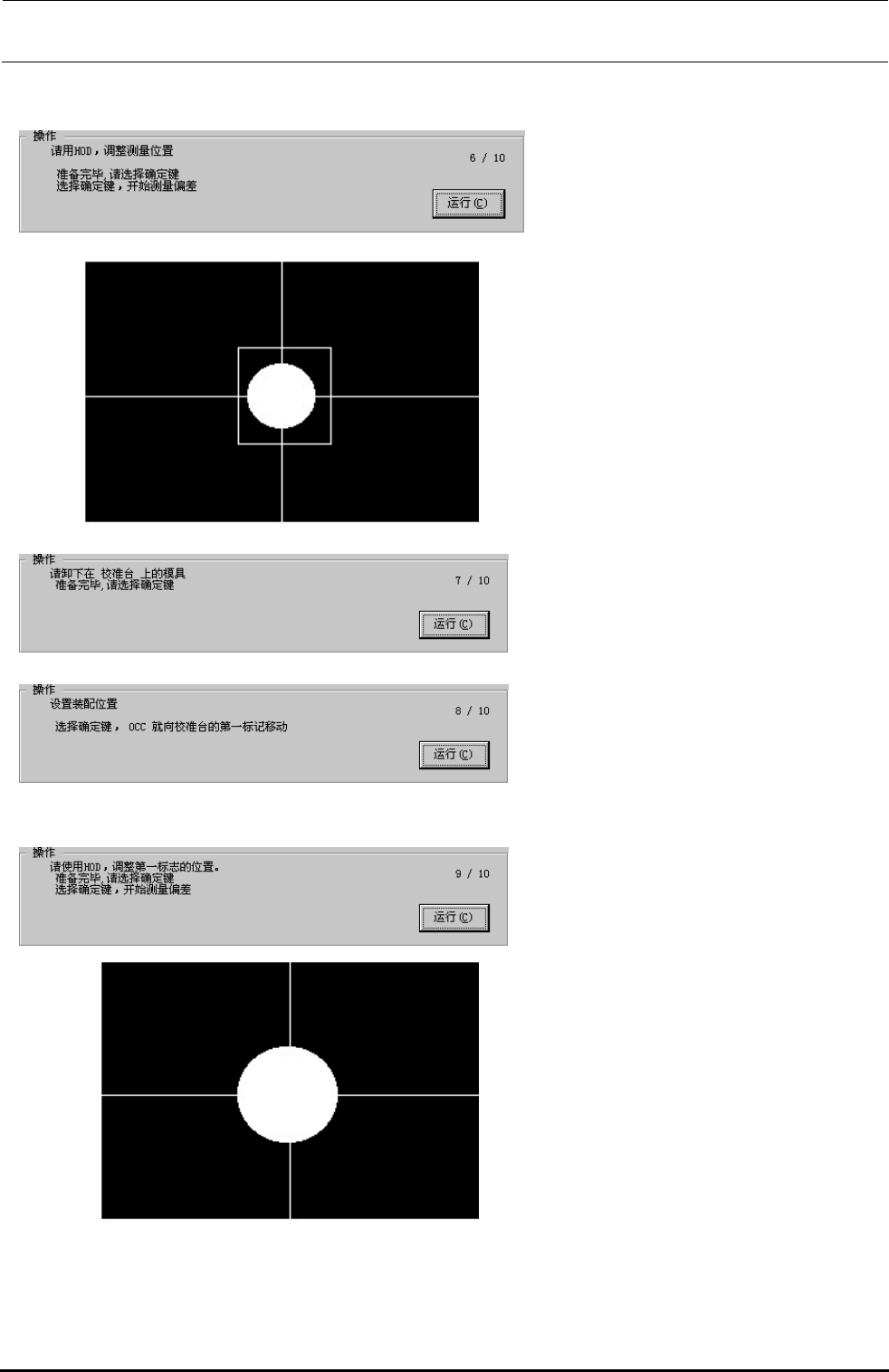

＜操作
操作操作
操作・６／１０＞
・６／１０＞・６／１０＞
・６／１０＞
用演示，把监视器的十字游标调整到标记
中心，然后按 HOD 确认键。
此时，在摄像机视野内可以看得见标记以
外得尘埃时，请擦干净摄像机调节夹具，
可以看清标记。
测定时，如果检测到标记以外的东西就不
能取得正确的值，或成为异常。
准备完毕，选择确认。
选择了确认之后，测定组装角度。
测定完毕，用识别结果计算新的组装角
度。
＜
＜＜
＜操作
操作操作
操作・７／１０＞
・７／１０＞・７／１０＞
・７／１０＞
请从 CAL 部卸下摄像机调节夹具。
准备完毕，请选择确认。
＜
＜＜
＜操作
操作操作
操作・８／１０＞
・８／１０＞・８／１０＞
・８／１０＞
准备完毕，请选择确认。
选择确认之后，辅助 OCC 移动到 CAL 部
第 1 标记上。
＜
＜＜
＜操作
操作操作
操作・９／１０＞
・９／１０＞・９／１０＞
・９／１０＞
用演示，把监视器的十字游标调整到标记
的中心，然后按 HOD 确认键。
准备完毕，请选择确认。
选择了确认之后，用辅助 OCC 识别 CAL
部的第 1 标记位置，测定组装位置。
测定完毕，用识别结果计算出新的组装安
装位置。
Rev.2.00
MS 参数
参数参数
参数
4-16
＜
＜＜
＜操作
操作操作
操作・１０／１０＞
・１０／１０＞・１０／１０＞
・１０／１０＞
设定完毕。
选择确认之后，返回到初期设定画面。
4
44
4-
--
-2
22
2-
--
-3
33
3-
--
-4
44
4．
．．
．MSP
MSPMSP
MSP 允许值
允许值允许值
允许值
No.
项目 MSP 允许值 MSP 值不良时
异常 异常原因
1 缩放 X
0.0132
±0.002mm/pixel
由于 OCC 摄像机的图像精
度不良造成各 MSP 值偏斜
和贴装精度不良
OCC 主体、摄像机调节
夹具的伤痕等
Y
0.0132
±0.002mm/pixel
2 组装角度 A
-1.2°～0.4° OCC 装置的组装
Rev.2.00
MS 参数
参数参数
参数
4-17
4
44
4-
--
-3.
3.3.
3. CAL
CALCAL
CAL 部偏差
部偏差部偏差
部偏差
请把校准块擦干净后再操作。
4-3.1. 功能
测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置。
如果第 1 标记和第 2 标记上有污染，则不能正确取得偏差。倘若标记未被识别为圆形时，请把校
准块擦干净后从新作业。
4-3.2. 使用夹具
本设定不使用夹具。
4-3.3. 操作

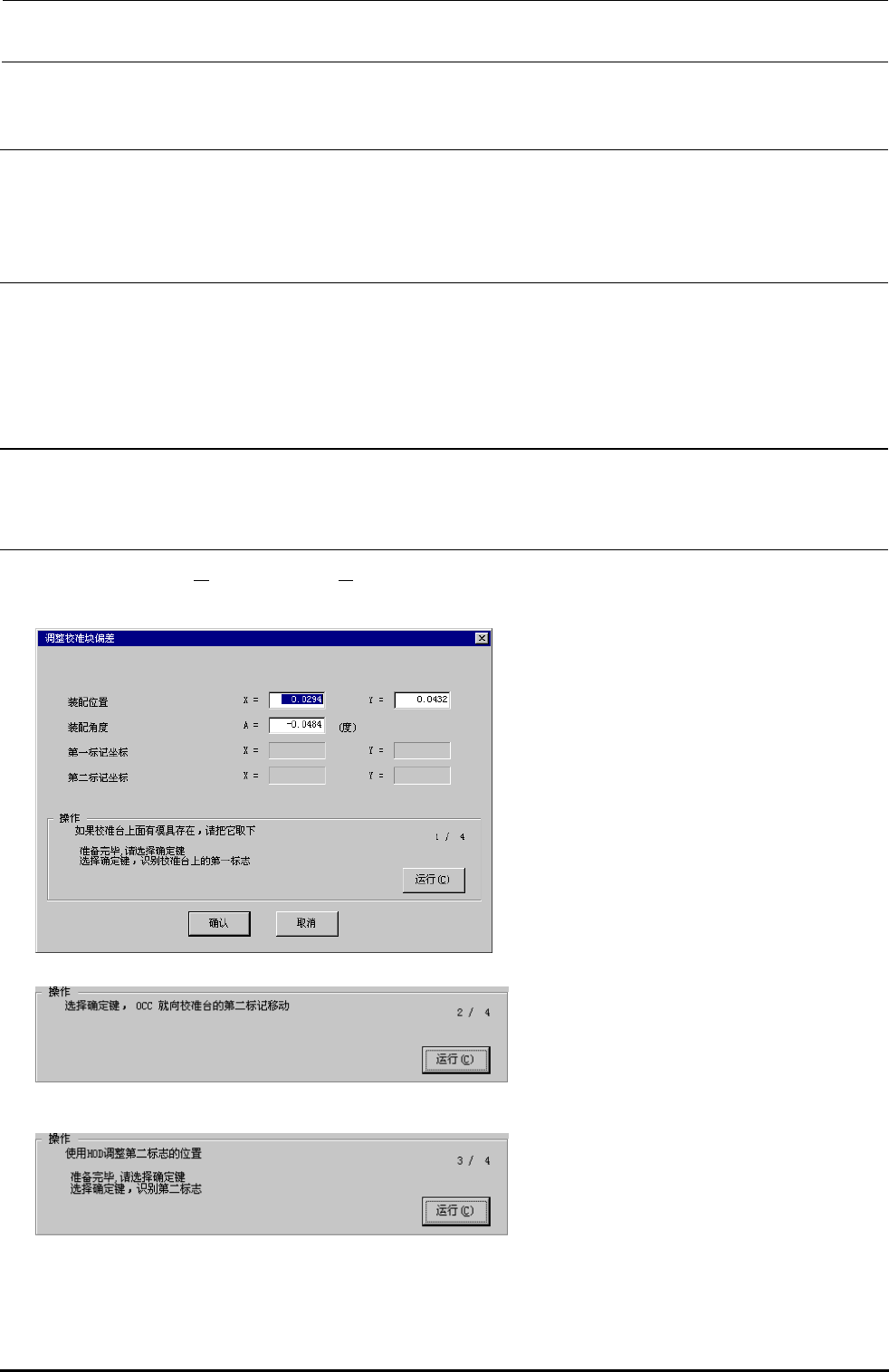

选择了[偏差设定（Ｏ）][ＣＡＬ块偏差（Ｃ）...]之后，显示出下面的ＣＡＬ块偏差设定画面。
＜
＜＜
＜操作
操作操作
操作・１／４＞
・１／４＞・１／４＞
・１／４＞
CAL 块上有夹具时，请卸下夹具。
准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的
第 1 标记，显示取得的坐标。
准备完毕，请选择确认。
＜操作・２／４＞
＜操作・２／４＞＜操作・２／４＞
＜操作・２／４＞
选择了确认之后，OCC 移动到 CAL 块的
第 2 标记。
＜
＜＜
＜操作
操作操作
操作・３／４＞
・３／４＞・３／４＞
・３／４＞
用演示，把监视器的十字游标调整到第 2
标记的中心，然后按 HOD 确认键。
調整する必要がないときは、ティーチングする必要はありません。 准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的第２标记位置，显示取得的坐标。
用取得的第 1 标记和第 2 标记坐标计算新的 CAL 块中心位置偏差和倾斜度。
