Rev.2.00
MS 参数
3-12
3
33
3-
--
-6.
6.6.
6. X
XX
X 曲校
轴弯轴弯
轴弯
3-6.1. 功能
为了校正 X 轴弯曲状态的贴装位置,测定 X 轴的弯曲状态
需要使用特殊夹具,仅在工厂可以进行设定
3-6.2. 使用夹具
使用特殊夹具。不登记夹具
3-6.3. 操作
选择了[初期设定(I)][校正 X 轴弯曲(A)]之后,显示出下面的校正 X 弯曲的画面
用电子计算机计算测定结果,请取得校正系数
.
Rev.2.00
MS 参数
3-13
3
33
3-
--
-7.
7.7.
7. X
XX
X 角调
轴直轴直
轴直
3-7.1. 功能
运行原点返回时,为了得到直角而计算出扭转 X 轴的调整值。
3-7.2. 使用夹具
映射玻璃基板:40039357
注意
· 请绝对不要使用支承销。
如果安装有特别定制的垫片时,可以下降相当基板厚度的距离,
以避免夹紧时碰到映射玻璃模具基板。
· X 轴夹钳请勿使用。(请固定在离开基板的地方。)
· 由于映射玻璃模具基板是易碎物品,故请小心操作。
3-7.3. 操作
当选择[初始设定I][ X 轴直角调整D]后,将显示以下的 X 轴直角调整值设定对话框。请以计算
机计算测定结果,设定修正系数。
操作操作
操作・1/10>
・1/10>・1/10>
・1/10>
3 定器定模基板标记
置,按运行键。将调整值初始化,运行原
点返回。
字输入到左图所示的 3 个方框内。
操作操作
操作・2/10>
・2/10>・2/10>
・2/10>
请把比例尺板放在能够从新夹紧的位置。
准备完毕后,请按运行键。将比例尺板夹
紧。
操作操作
操作・3/10>
・3/10>・3/10>
・3/10>
移动到最初的标记位置。
Rev.2.00
MS 参数
3-14

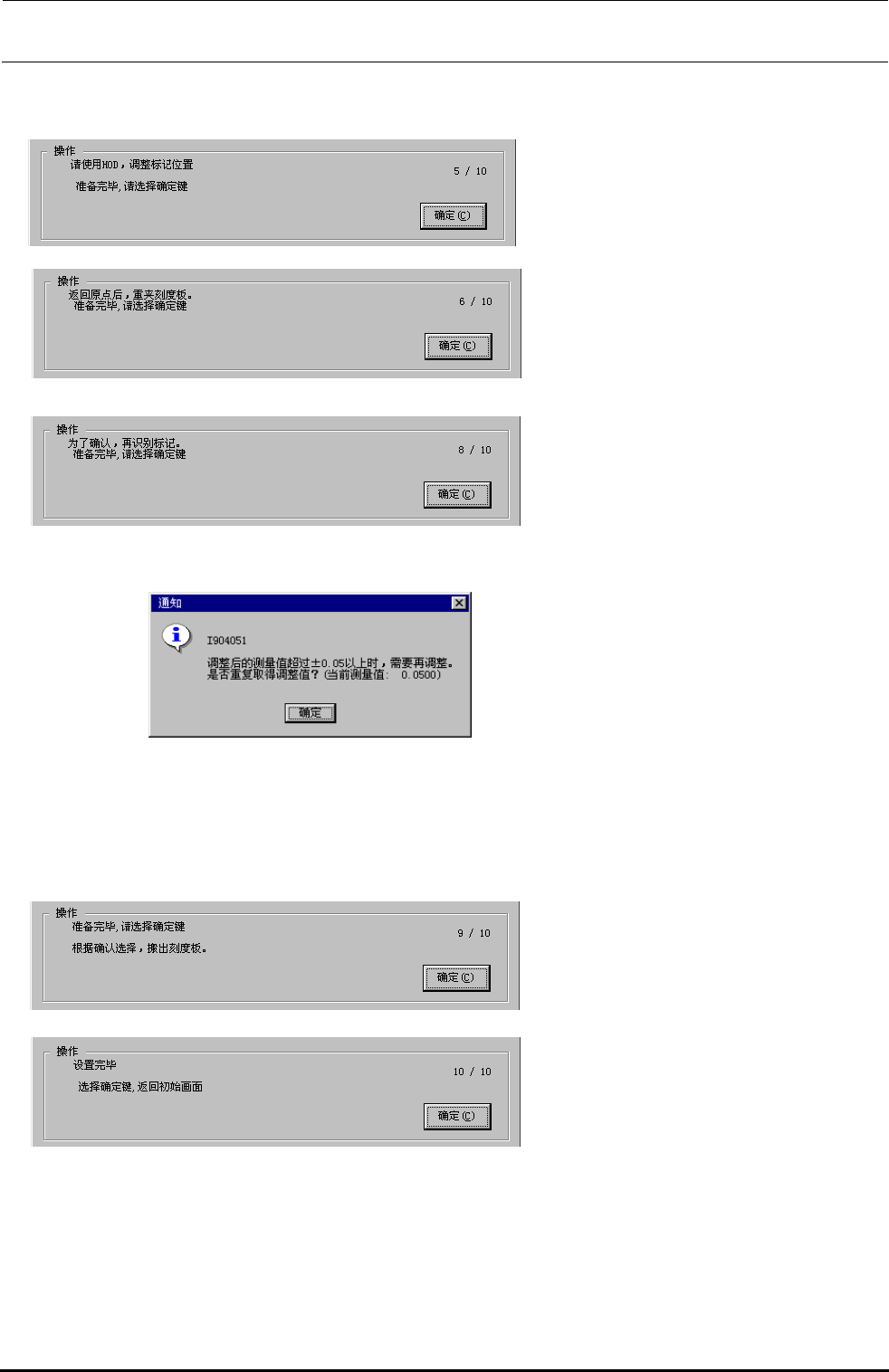

操作操作
操作・5/10>
・5/10>・5/10>
・5/10>
请演示标记的位置。准备好以后,请按运
行键。进行标记的识别动作,取得调整值。
操作操作
操作・6/10>
・6/10>・6/10>
・6/10>
准备完毕后,请按运行键。使用所取得的
调整值实施原点返回。
之后,从新夹紧比例尺板。
操作操作
操作・8/10>
・8/10>・8/10>
・8/10>
准备完毕后,请按运行键。再次识别标记,
以便确认是否已完成调整。
「现在的测定值」。
请选择「是」。(反复 3 次左右。)
如果「现在的测定值」为±0.05 以上,务请反复取得。
信息每次显示。大约重复 3 次后,收敛到 0.01 左右。
操作操作
操作・9/10>
・9/10>・9/10>
・9/10>
准备完毕后,请按运行键。解除比例尺板
的夹紧。
操作操作
操作・10/10
・10/10・10/10
・10/10
设定完毕。
按确定键则回到初始画面。
