Z 任意坐标移动
任意坐标移动任意坐标移动
任意坐标移动

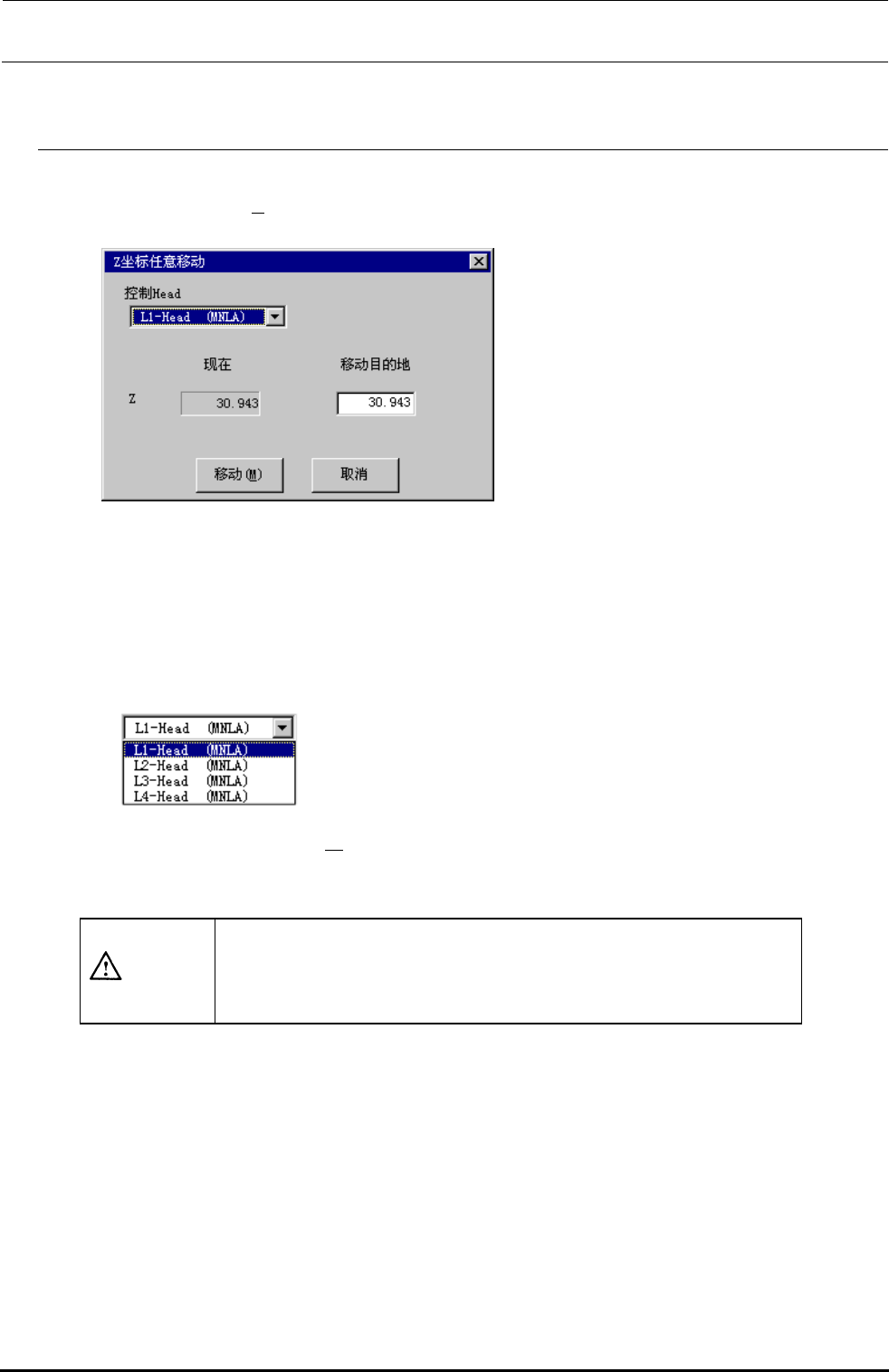

从控制坐标选择[Z 轴移动（Ｚ）...]之后，下述Ｚ坐标任意移动画面被显示出来。
请选择控制对象贴装头。
不影响机器设置的“使用装置”时的设定。（没有被检查（不使用）的装置也可以选择）
按 Alt +↓键，下列画面被显示。
输入移动目标地坐标，选择＜移动（Ｍ）＞或按 F3 键。
选择的贴装头的 Z 轴移动到被指定的位置。
危险
危险危险
危险
下降 Z 轴时，请确认 Z 轴下面是否煤右供料器或传送轨等之后在下降。
Z 轴下降到供料器等上后，碰撞供料器，损坏装置。
Rev.2.00
MS 参数
参数参数
参数
2-4
2
22
2-
--
-5.
5.5.
5. 传送控制
传送控制传送控制
传送控制

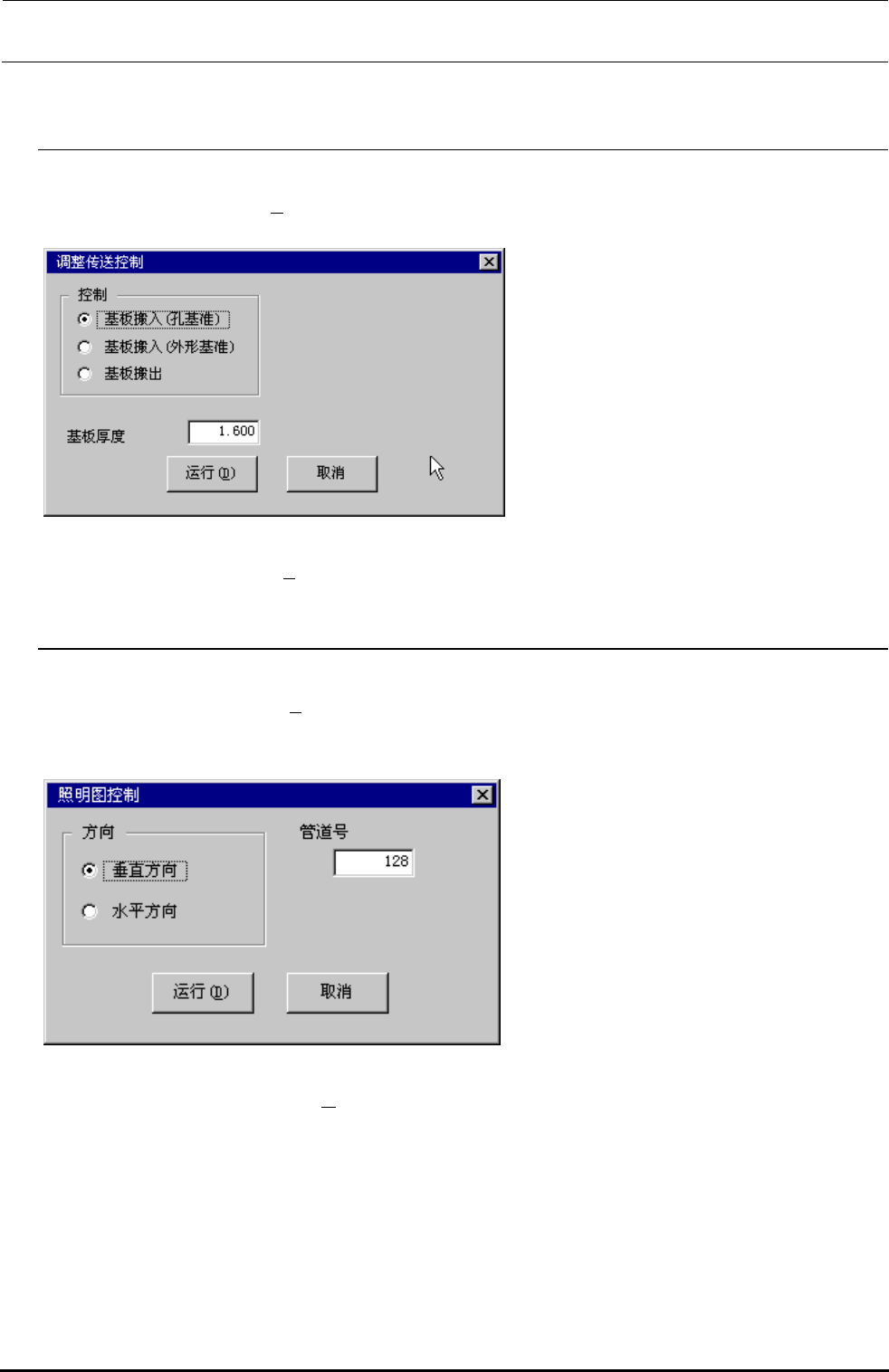

从控制菜单选择[传送控制（C）...]之后，下列的调整传送控制画面被显示。
输入基板厚度，选择＜运行（D）＞按键，或按 F3 键运行控制。
2
22
2-
--
-6.
6.6.
6. 照明图
照明图照明图
照明图
从控制菜单选择[照明图控制（Ｌ）]。
下列照明图控制画面被显示。
输入方向、管道号，选择＜运行（Ｄ）＞按键或按 F3 键。
取得被指示位置的照明图。
＜
＜＜
＜附属功能
附属功能附属功能
附属功能＞
＞＞
＞
F5 键：现在的管道号－１的管道号实行照明图。
F6 键：现在的管道号＋１的管道号实行照明图。
Rev.2.00
MS 参数
参数参数
参数
2-5
2
22
2-
--
-7.
7.7.
7. 照明设定
照明设定照明设定
照明设定

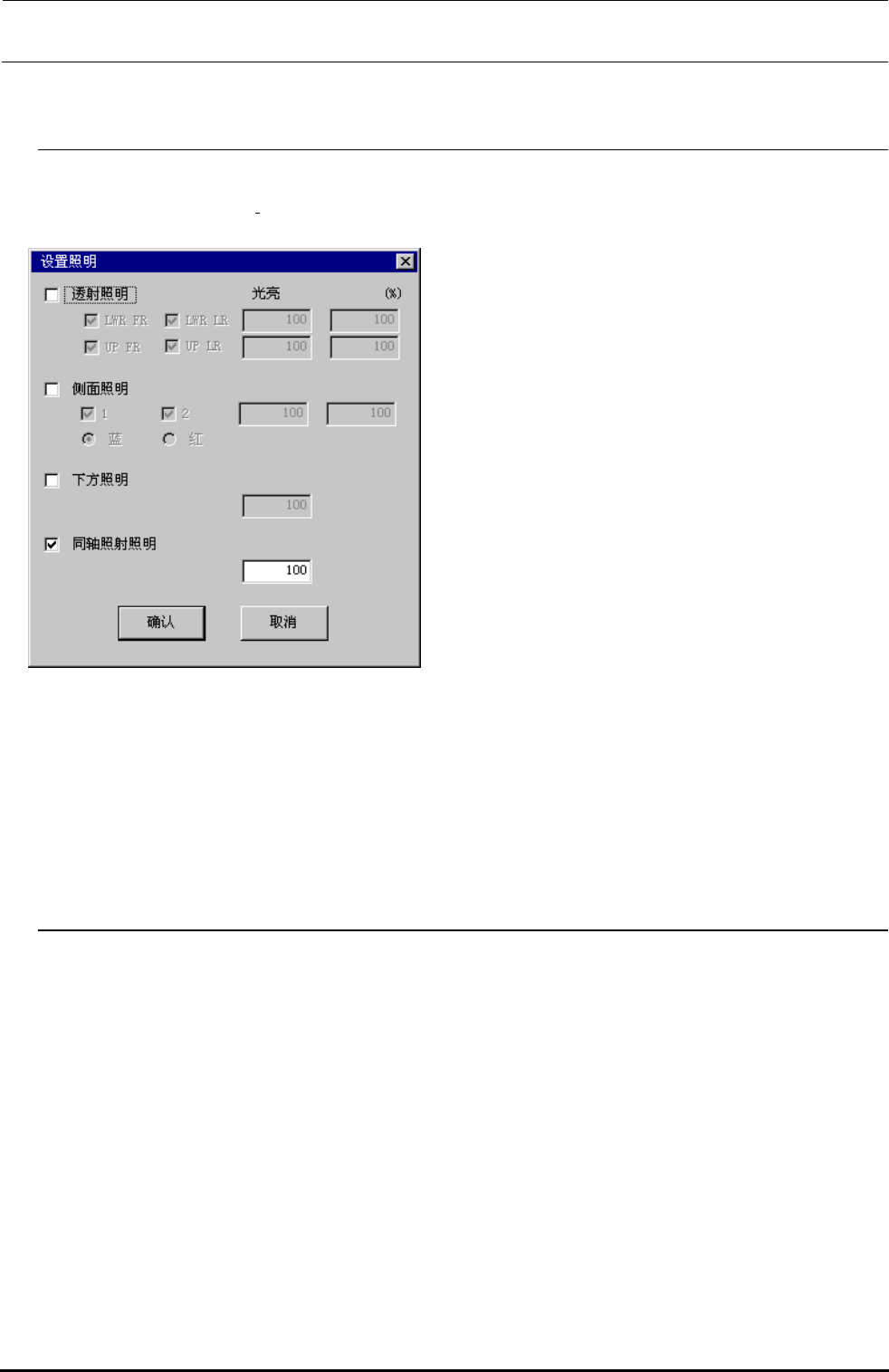

从控制菜单选择[设置照明（I）]。下面的设置照明画面被显示。
VCS 照明控制设定点灯的照明种类和光量（％）。
不点灯（没有被检查）照明的光量不能设定。
选择＜确认＞之后，以后选择 VCS 找空控制时，按照设定的内容点灯。
选择＜取消＞之后，设定的内容不反映。
2
22
2-
--
-8.
8.8.
8. 无传送原点复
无传送原点复无传送原点复
无传送原点复位
位位
位
制造过程中，为了在没有设定传送的状态下使能进行定形，需要实施无传送动作的原点复位。
