Rev.2.00 MS 参数 参 数 参 数 参 数 4-38 ＜ ＜ ＜ ＜ 操 作 操作 操作 操作 ・６／ ８＞ ・６／ ８＞ ・６／ ８＞ ・６／ ８＞ 在 VCS-HT 夹具上， 参考下表正确地安装 VCS 夹具板 。 此时，把 VCS 夹具板的图案面朝下， 上下移动使其显示在视觉监视器上。 用示波器测定 VCS 的录像信号 。 调整 摄 像 机焦 点 ，让 录像 信号的 映象信 号部分 的最 大 振幅。 此时，如下图所示加工…
Rev.2.00
MS 参数
参数参数
参数
4-37
＜
＜＜
＜操作
操作操作
操作・３／８＞
・３／８＞・３／８＞
・３／８＞
把 508 号吸最安装到左１贴装头。
准备完毕，请选择确认。
选择了确认之后，测定测定用吸嘴长度。
＜
＜＜
＜操作
操作操作
操作・４／８＞
・４／８＞・４／８＞
・４／８＞
在 VCS 上安装 VCS-HT 夹具。准备完毕，
请选择确认。
选择了确认之后，贴装头移动到 VCS-HT
夹具上。
＜
＜＜
＜操作
操作操作
操作・５／８＞
・５／８＞・５／８＞
・５／８＞
用演示，调整贴装头的测定开始位置。
不需要调整时，不用演示。
准备完毕，请选择确认。选择了确认之后，测定设定 VCS 的摄像机焦点位置。
・
・・
・测定内容
测定内容测定内容
测定内容
①打开贴装头真空，读取真空值。此时，真空值在-80Kpa 以下时为异常。请确认吸嘴。
②下降 Z 轴，测定真空值-80Kpa 的位置。
③ 用②测定的位置和测定用吸嘴长度计算新的 VCS 摄像机焦点位置。
Rev.2.00
MS 参数
参数参数
参数
4-38
＜
＜＜
＜操作
操作操作
操作・６／８＞
・６／８＞・６／８＞
・６／８＞
在 VCS-HT 夹具上，参考下表正确地安装
VCS 夹具板。
此时，把 VCS 夹具板的图案面朝下，上下移动使其显示在视觉监视器上。
用示波器测定 VCS 的录像信号。
调整摄像机焦点，让录像信号的映象信号部分的最大
振幅。

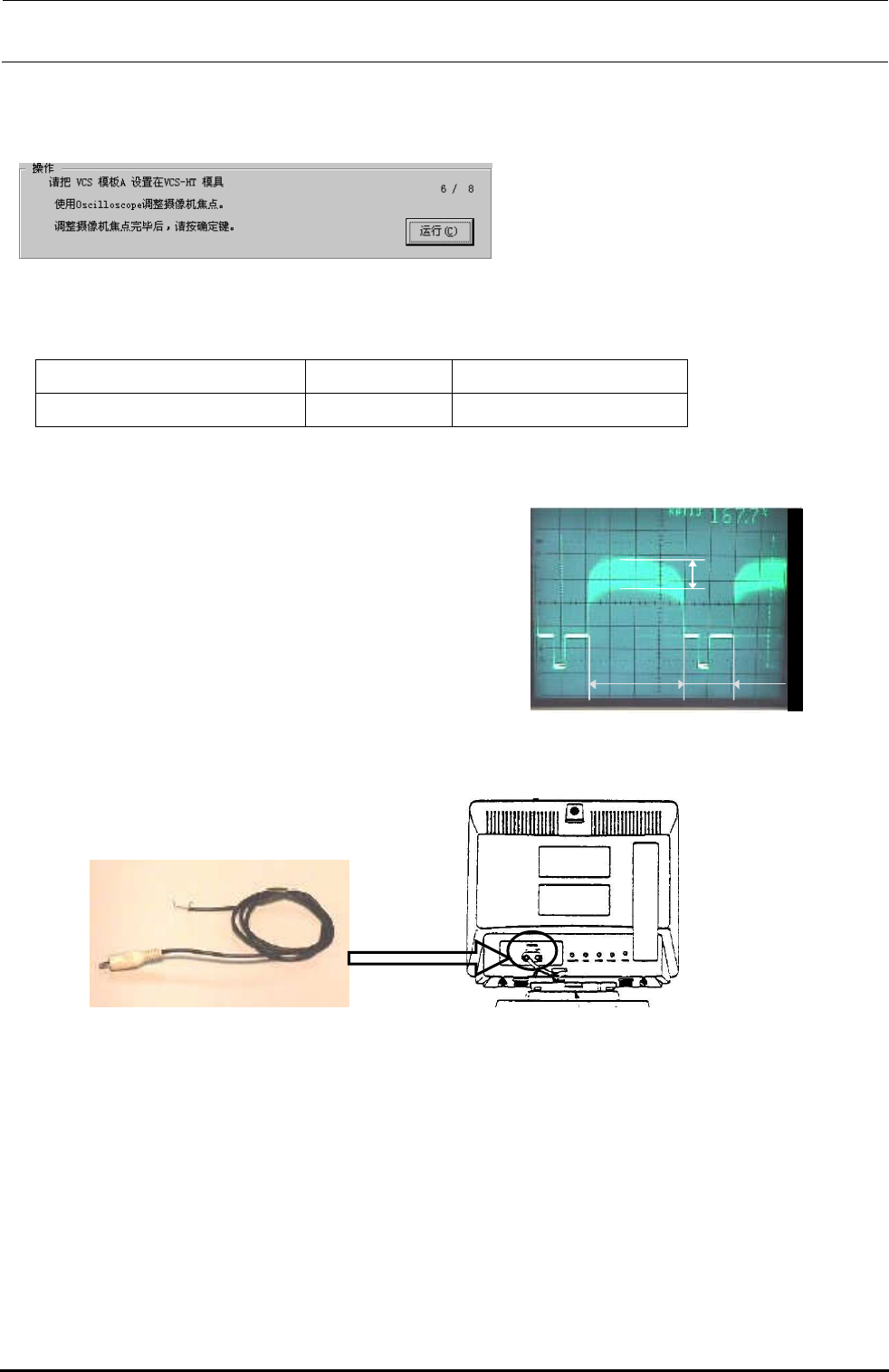

此时，如下图所示加工录像电缆线，简单地连接视觉监视器的 OUT 插头。
VCS 规格 使用夹具或号 使用夹具名称
标准 VCS（□24mm） E21329980A0 VCS 夹具板 A 组
振幅调整到
最大。
控制信号
映象信号
连接
Rev.2.00
MS 参数
参数参数
参数
4-39
调整摄像机的焦点时，拧松背面 VCS 摄像机旋转圈，进行对焦。
摄像机的焦点调整结束之后选择确认。
＜
＜＜
＜操作
操作操作
操作・７／８＞
・７／８＞・７／８＞
・７／８＞
从贴装头卸下吸嘴。
从 VCS-HT 夹具卸下 VCS 夹具板。
从 VCS 卸下 VCS-HT 夹具。准备完毕，选择确认。
＜操作・８／８＞
＜操作・８／８＞＜操作・８／８＞
＜操作・８／８＞
设定完毕。
选择了确认之后，返回初期设定画面。
设定后，在 CRT 监视器上的 VCS 粗糙板的纵线清楚地用目视确认。
＜选购
选购选购
选购
VCS
VCSVCS
VCS
调整程序
调整程序调整程序
调整程序＞
＞＞
＞
①转动旋转圈旋松。
②转动光圈，进行调整。
③拧紧旋转圈。
标准
VCS
选购
VCS
光圈
旋转圈
