CX-1_MS.pdf - 第45页

Rev.2.00 MS 参数参数参数参数 4-10 4-2.2. OCC 偏差 4 4 4 4 - - - - 2 2 2 2 - - - - 2 2 2 2 - - - - 1 1 1 1 ．．．．功能功能功能功能取得 OCC 的缩放比例和组装角度。 OCC 是贴装头装置的坐标原点，不是组装位置。 4 4 4 4 - - - - 2 2 2 2 - - - - 2 2 2 2 - - - - 2 2 2…

Rev.2.00

MS 参数

参数参数

参数

4-9

＜

＜＜

＜操作

操作操作

操作・１／３

・１／３・１／３

・１／３续

续续

续＞

＞＞

＞

请把陶瓷基板设置到 CAL 部。

把偏光滤光镜调整到存储器“5”（更明亮

的设定）。

选择确定之后，显示设定 OCC 的照明图。

＜操作・２／３＞

＜操作・２／３＞＜操作・２／３＞

＜操作・２／３＞

看视觉监视器，垂直照明时，AV

AVAV

AVA

AE_

E_E_

E_LVL

LVLLVL

LVL

请调整为 45

4545

45～

～～

～48

4848

48。

。。

。角度照明时，AV

AVAV

AVA

AE_

E_E_

E_LVL

LVLLVL

LVL 请调整到 94

9494

94～

～～

～96

9696

96。

。。

。另外把参考值均设定为 200 以下。如果光

亮登记不在上述范围值，变更标准电流值，再次反复自动设定。

标准电流值的调整光亮等级不能调整时，

请按 Page Up/Page Down 键，变更偏离电

流值的调整。

光量等级不在上述范围时，从 CAL 部取下夹具，选择确定。

＜

＜＜

＜操作

操作操作

操作・２／３＞

・２／３＞・２／３＞

・２／３＞

设定完毕。

选择确定之后，返回初期操作画面。

-2

-1

-4

4．ＭＳＰ

．ＭＳＰ．ＭＳＰ

．ＭＳＰ允许值

允许值允许值

允许值

No.

项目 MSP 允许值

MSP 值不良（临界值也不属于规定光量值）时

异常点检查（更换）项目

1 垂直照明

标准电流值 0～255

由于原点复位时的位置偏

析造成贴装精度不良

由于ＢＯＣ标记识别不良

造成贴装精度不良

照明控制基板

ＯＣＣ照明基板

偏差电流值 0～255

2 角度照明

标准电流值 0～255

由于原点复位时的位置偏

析造成贴装精度不良

由于ＢＯＣ标记识别不良

造成贴装精度不良

照明控制基板

ＯＣＣ照明基板

偏差电流值 0～255

Page

PagePage

Page

UpUp

Page

PagePage

Page

Ｄｏｗｎ

ＤｏｗｎＤｏｗｎ

Ｄｏｗｎ

Rev.2.00

MS 参数

参数参数

参数

4-10

4-2.2. OCC 偏差

-2

-1

1．

．．

．功能

功能功能

功能

取得 OCC 的缩放比例和组装角度。

OCC 是贴装头装置的坐标原点，不是组装位置。

-2

2．

．．

．使用夹具

使用夹具使用夹具

使用夹具

・

・・

・摄像机调整夹具

摄像机调整夹具摄像机调整夹具

摄像机调整夹具（

（（

（E2106998000

E2106998000E2106998000

E2106998000）

））

）

・

・・

・白纸

白纸白纸

白纸

60mm 正方，中央有直径 2mm 左右的小孔的白纸

-2

-3

3．

．．

．操作

操作操作

操作

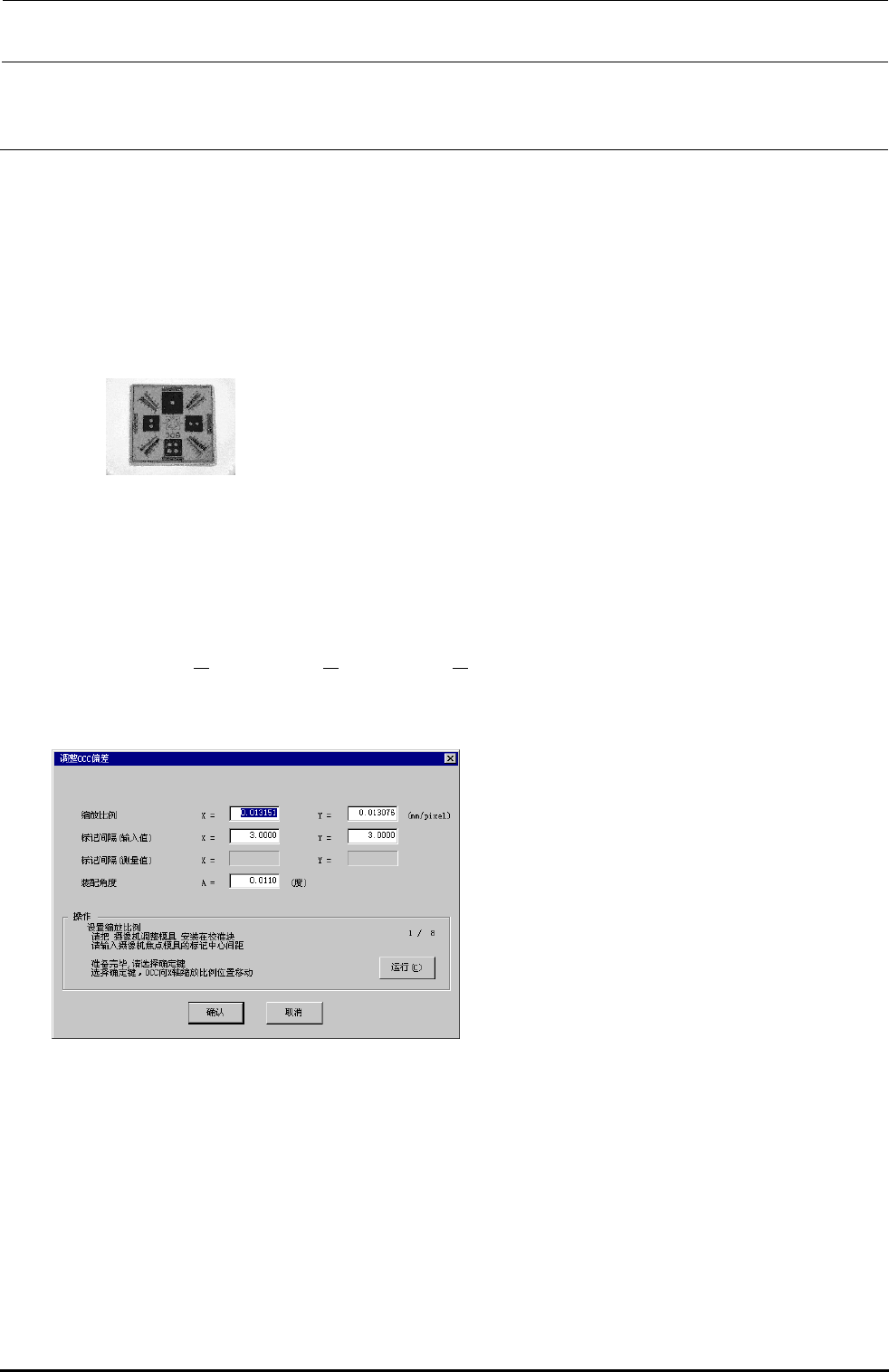

选择了[偏差设定（Ｏ）][ＯＣＣ偏差（Ｏ）][ＯＣＣ偏差（Ｏ）...]之后，显示出下面的ＯＣＣ偏差设定的画面。

＜

＜＜

＜操作

操作操作

操作・１／８＞

・１／８＞・１／８＞

・１／８＞

把白纸放到 CAL 部。

然后在放上摄像机调节夹具。此时，把摄

像机调节夹具中心对准 CAL 部的中心。

摄像机调节夹具有表面里面。请把蒸着面

（能清楚看见图案的那一面）朝下放置。另

外，摄像机调节夹具描绘的“BOC”文字应

对准 XY 坐标系的 Y 负值侧。

输入摄像机调节夹具的 X 和 Y 方向标记间的距离（3mm）。

准备完毕，请选择确认。

选择确认之后，OCC 移动到 X 轴缩放位置。

※不影响机器设置的“使用装置”的设定。没检查（设定为不使用）装置也可以选择。

Rev.2.00

MS 参数

参数参数

参数

4-11

＜

＜＜

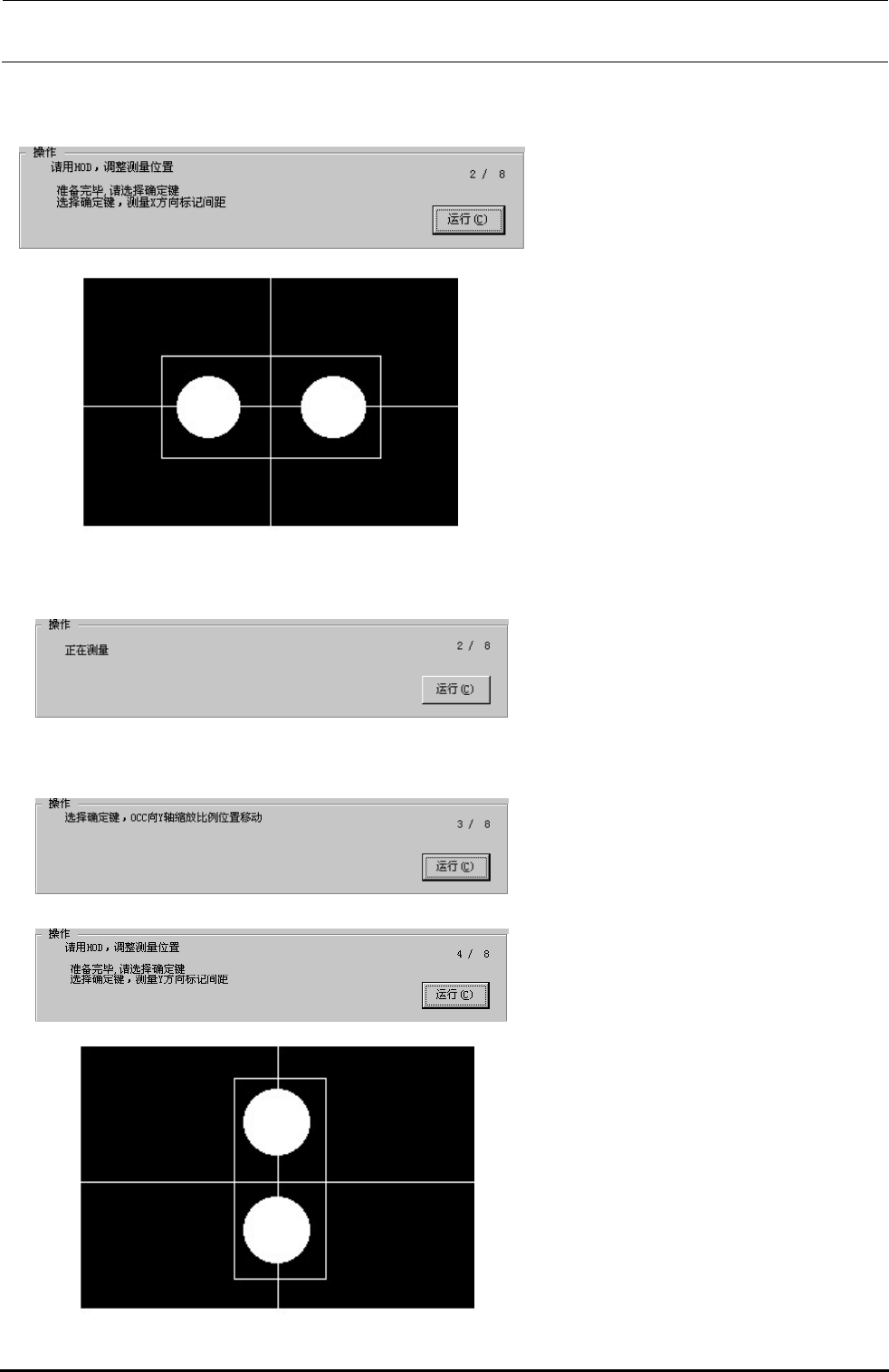

＜操作

操作操作

操作・２／８＞

・２／８＞・２／８＞

・２／８＞

调整摄像机的滤光镜为稍暗（存储器设定

为 0～1），让下图的标记可以看得见。

通过演示，把监视器十字游标调整到这 2

个标记的中央，按 HOD 的确定键。

不需要调整时，则不需要演示。

此时，在摄像机视野内如果看得到标记以

外的尘埃时，把摄像机调节夹具擦干净，

以便能看得见标记

。

测定时，如果检测出标记以外的东西时，就不能获得正确的值，或成为异常。选择确认之后，测定 X 方

向的标记间的距离。

结束测定之后，显示出测定结果，用输入

值和测定结果计算出新的 X 方向的缩放比

例。

＜

＜＜

＜操作

操作操作

操作・３／８＞

・３／８＞・３／８＞

・３／８＞

准备完毕，请选择确认。

选择了确认之后，OCC 移动到 Y 轴缩放比

例位置。

＜

＜＜

＜操作

操作操作

操作・４／８＞

・４／８＞・４／８＞

・４／８＞

与 X 轴时相同，请调整测定位置。

准备完毕，请选择确认。

选择了确认之后，用 OCC 测定 Y 方向的

标记间的距离。
