2.5.1.3.
装置名称

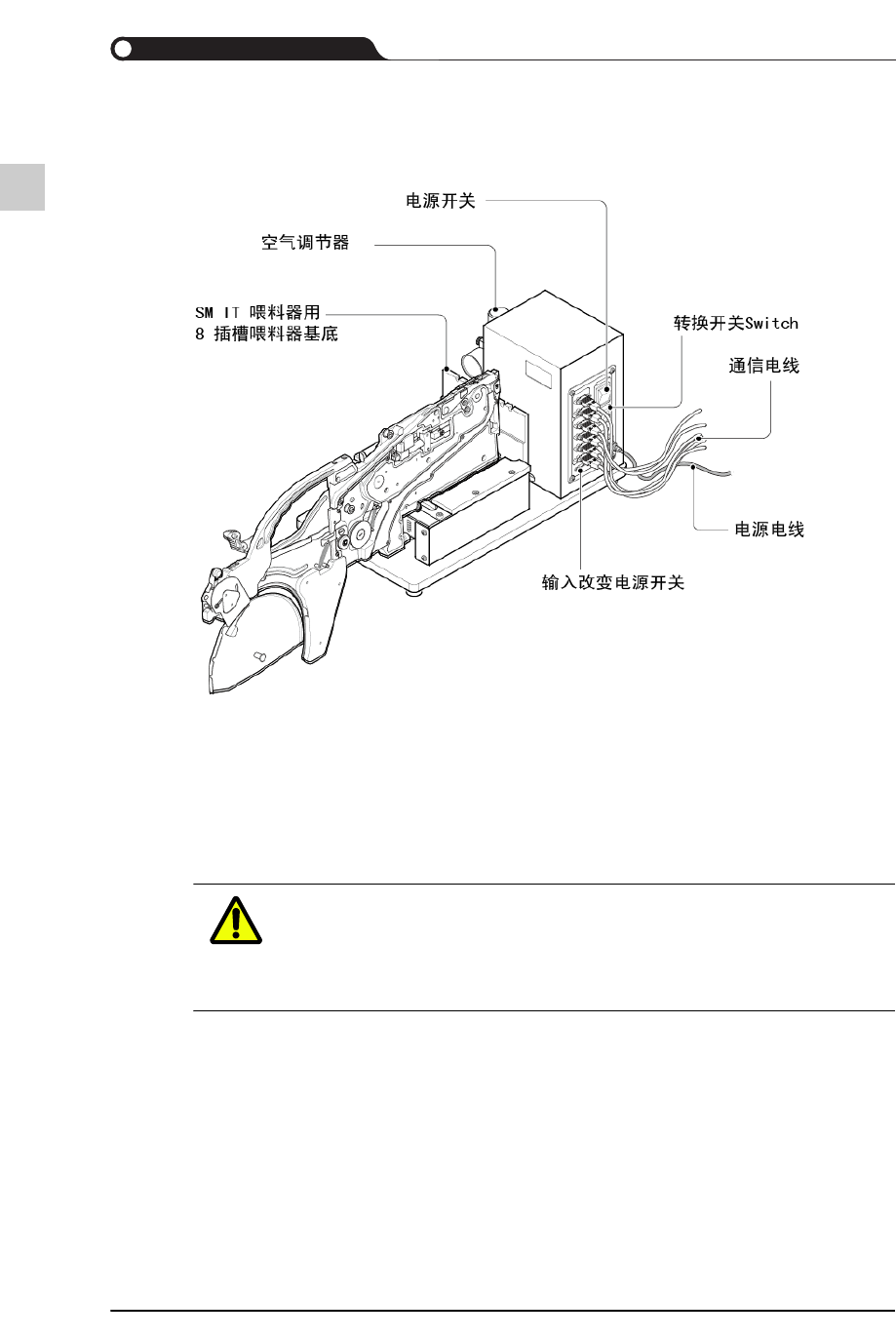

Feeder Workstation 的外观结构如下。
2.5.2.
安装
2.5.2.1.
供应电源及气压
电源及气压的供应步骤如下。
把电源电缆连接到220V 电源后，打开电源开关。
注意 把电源切换到110V 时，PC的输入电源也切换到110V。需要改变
PC的输入电源时，拆下设备背面的盖，然后把安装在PC背面的
Power Supply的输入电源切换开关设定为110V。
在供气阀关闭状态下把供气管连接到IT Setup Tool的空气调节器。然后，打开供
气阀供应气压。
2-67
附加装置
2.5.2.2.
通讯电缆的连接

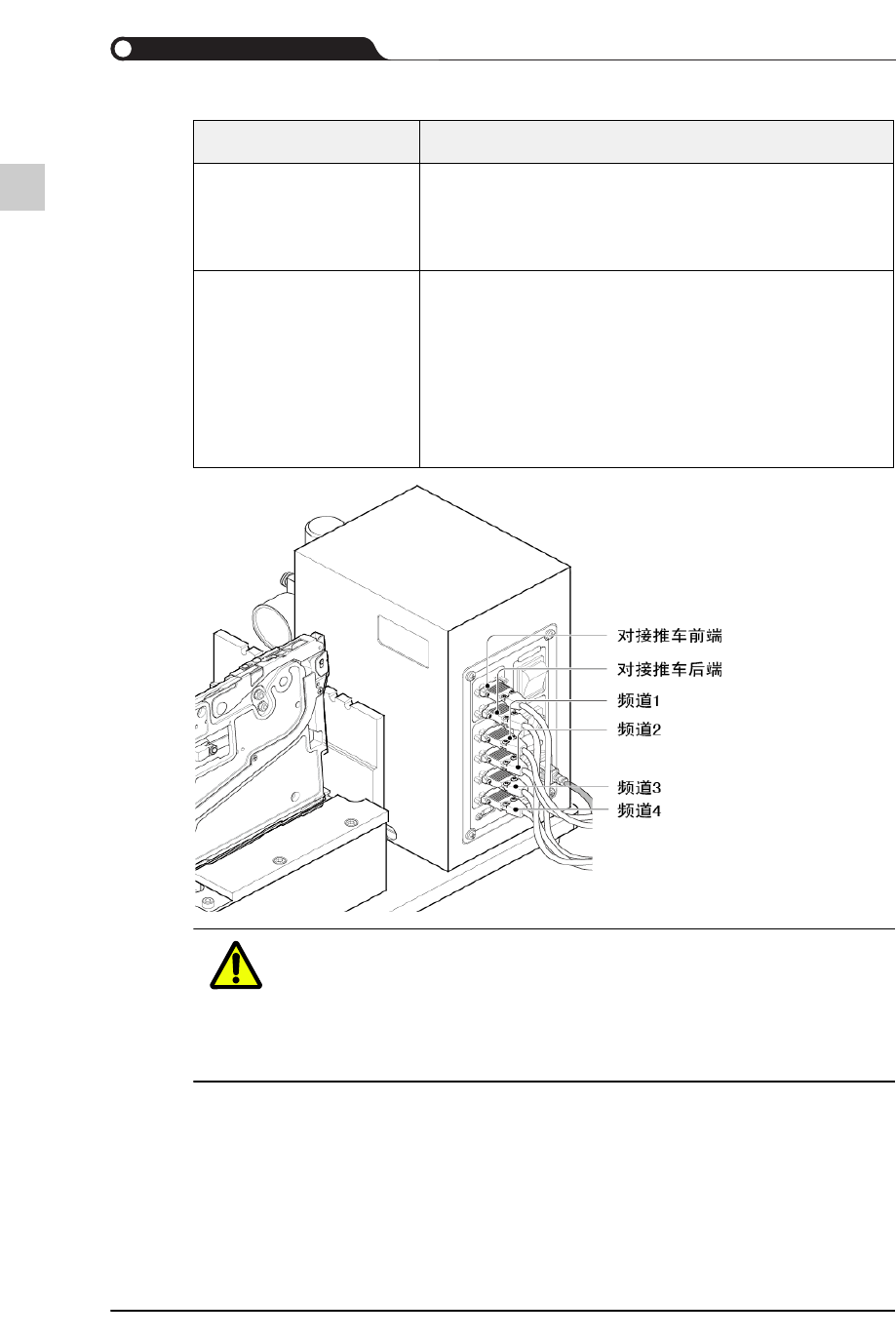

Device Net通讯频道由总共4个频道构成，按照下列步骤连接通讯电缆。
注意 在接入了电源的状态下，绝对严禁接入或解除通讯电缆。为了安
全使用，把IT Setup Tool的电源开关关闭(OFF)后接入或解除通
讯电缆。

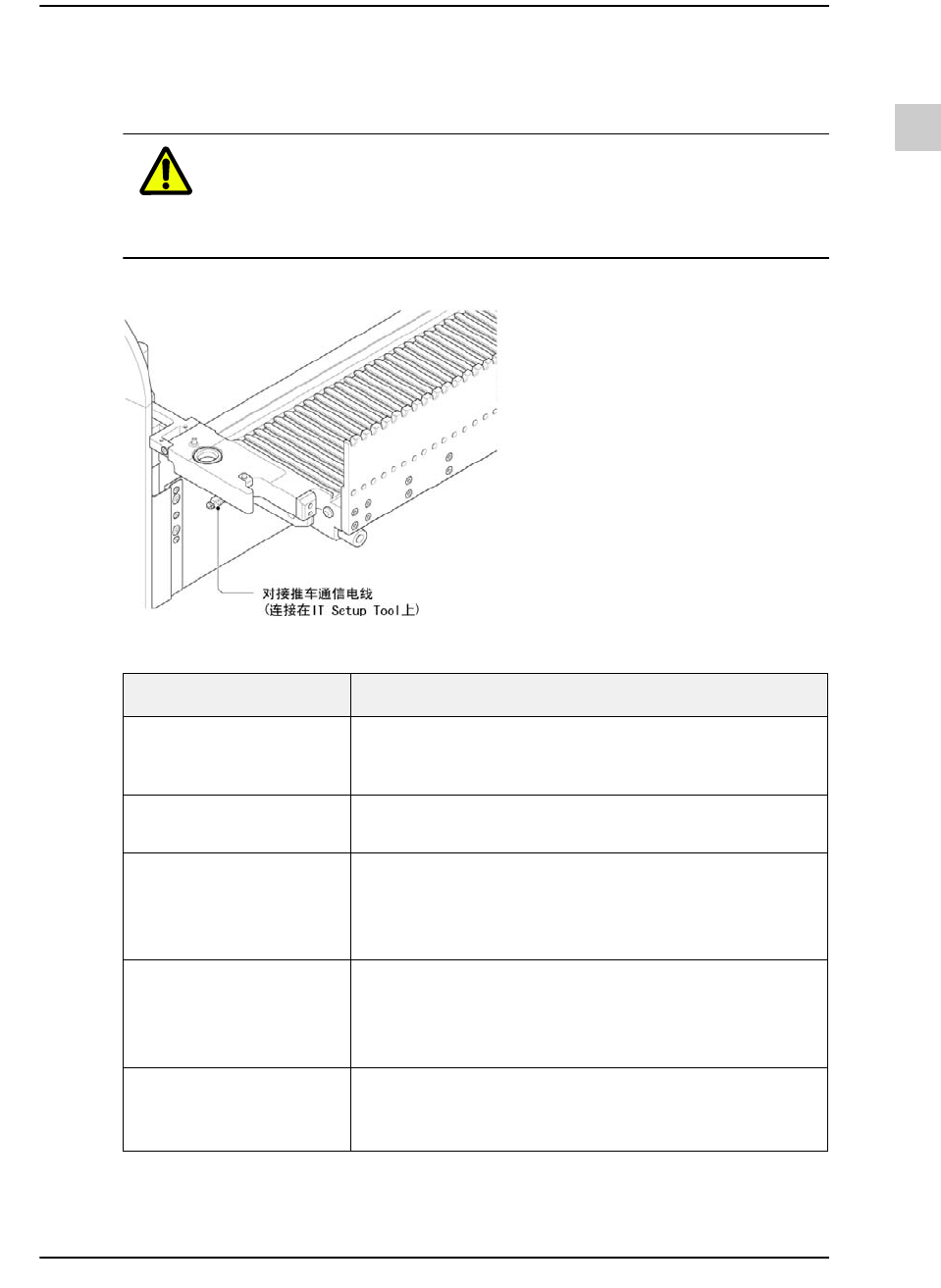

通讯电缆连接器 设置说明
正面对接台车(Docking Cart
Front)
第一个电缆连接器的用途是与正面对接台车进行通讯，连接
到对接台车的通讯连接器。切换开关固定在“8SLOT” 时，就
会切断与正面对接台车之间的通讯连接。
背面对接台车(Docking Cart
Rear)
第二个电缆连接器的用途是与背面对接台车进行通讯，连接
到对接台车的通讯连接器。
频道1(Channel 1) 第三个电缆连接器是用来与IT Setup Tool 的8Slot供料器底
座或Front Docking Cart 1号频道(slot #1 ~ 28)进行通讯的频
道，连接到安装了IT System程序的 PC所内置的Device Net
Master卡的一个频道 (DeviceNet CH1)。
频道 2 第四个电缆连接器是用来与 Front Docking Cart的 2号频道
(Slot #29 ~ 56) 进行通讯的频道，连接到安装了IT System程
序的PC所内置的Device Net Master卡的一个频道
(DeviceNet CH2)。
频道 3 第五个电缆连接器是用来与 Rear Docking Cart的 Slot #1~28
进行通讯的频道，连接到安装了IT System程序的PC所内置
的Device Net Master卡的一个频道(DeviceNet CH3)。
2-68
{TzYG|˅Gn{TzYG|˅Gn
注意 把连接器连接到安装了FeederStation的PC所内置的DeviceNet
Master卡时，请确认连接器的Pin号码后连接。由于接入了电源，
因此连接器连接错误时，DeviceNet Master卡可能会出现严重问
题。
频道 4 第六个电缆连接器是用来与 Front Docking Cart的 Slot
#29~56进行通讯的频道，连接到安装了IT System程序的PC
所内置的Device Net Master卡的一个频道 (DeviceNet
CH4)。
切换开关 该开关可以与决定对接台车或8Slot供料器底座之间的通讯
连接。把切换开关固定到DOCKING 时，能够一次与正面及背
面的对接台车进行通讯。与8Slot 供料器底座进行通讯时，需
要把切换开关固定在“8SLOT”后使用。这时候，会切断与正
面对接台的通讯连接，但是会维持与背面对接台车之间的通
讯连接。把切换开关固定在中立位置的话，不会与对接台车
或8Slot供料器底座的任一方形成通讯连接。不进行供料器相
关作业时，把切换开关固定在中立位置。
