2-23 附加装置 2.3. Feeder Workstation 2.3.1. 系统概要 2.3.1.1. 概要 Feeder W orkstation 装置能够在 IT 供料器安装到对接台 车用供料器底座之前事先把 供料器信息登记到 IT 系统的数据库 。 把 IT Setup T ool 与 PC 结合后制成单一装置， 因此提高了使 用的便利性。 利用本公司的 Feeder W orkstati on 把 IT 供料器信息事先登记…
2-22
{TzYG|˅Gn{TzYG|˅Gn
29 CONNECTOR
CABLE
1 CAS-V-FSB-029 O M4x10L
30 POWER CABLE 4 CAS-V-FSB-030 O M5
31 BOLT 16 CAS-V-FSB-031 M4x10L
32 Usb CABLE 1 CAS-V-FSB-032 O MUSBAA-L2
序号 说明 数量 零件号 维修零件 备注
2-23
附加装置
2.3.
Feeder Workstation
2.3.1.
系统概要
2.3.1.1.
概要
Feeder Workstation 装置能够在IT供料器安装到对接台车用供料器底座之前事先把
供料器信息登记到IT系统的数据库。
把IT Setup Tool与PC 结合后制成单一装置，因此提高了使用的便利性。
利用本公司的Feeder Workstation把IT供料器信息事先登记到数据库，把料盘的信息
匹配(Matching) 到先前登记的IT供料器的信息上，让IT System识别IT供料器与安
装在IT供料器的元件信息，或者针对安装了料盘的IT供料器解除IT 供料器信息与
料盘信息之间的连接。
2.3.1.2.
产品规格
注意 如果使用不符合规格的电压或者不适当地更改了输入电源时，可
能会引起火警，也可能会因为处理不慎而触电死亡。输入电源的
更改必须交给维护管理员或受过设备培训的员工进行。
项目(Item)
规格 备注
适用设备 SM 系列设备
-
使用的供料器底座
IT Feeder 8 Slot Feeder Base -
气缸驱动及供料器气压供应 压缩空气(5MPa±10%) 需要另行供应
输入电源 220V或 110V，60Hz 默认值220V
2-24
{TzYG|˅Gn{TzYG|˅Gn

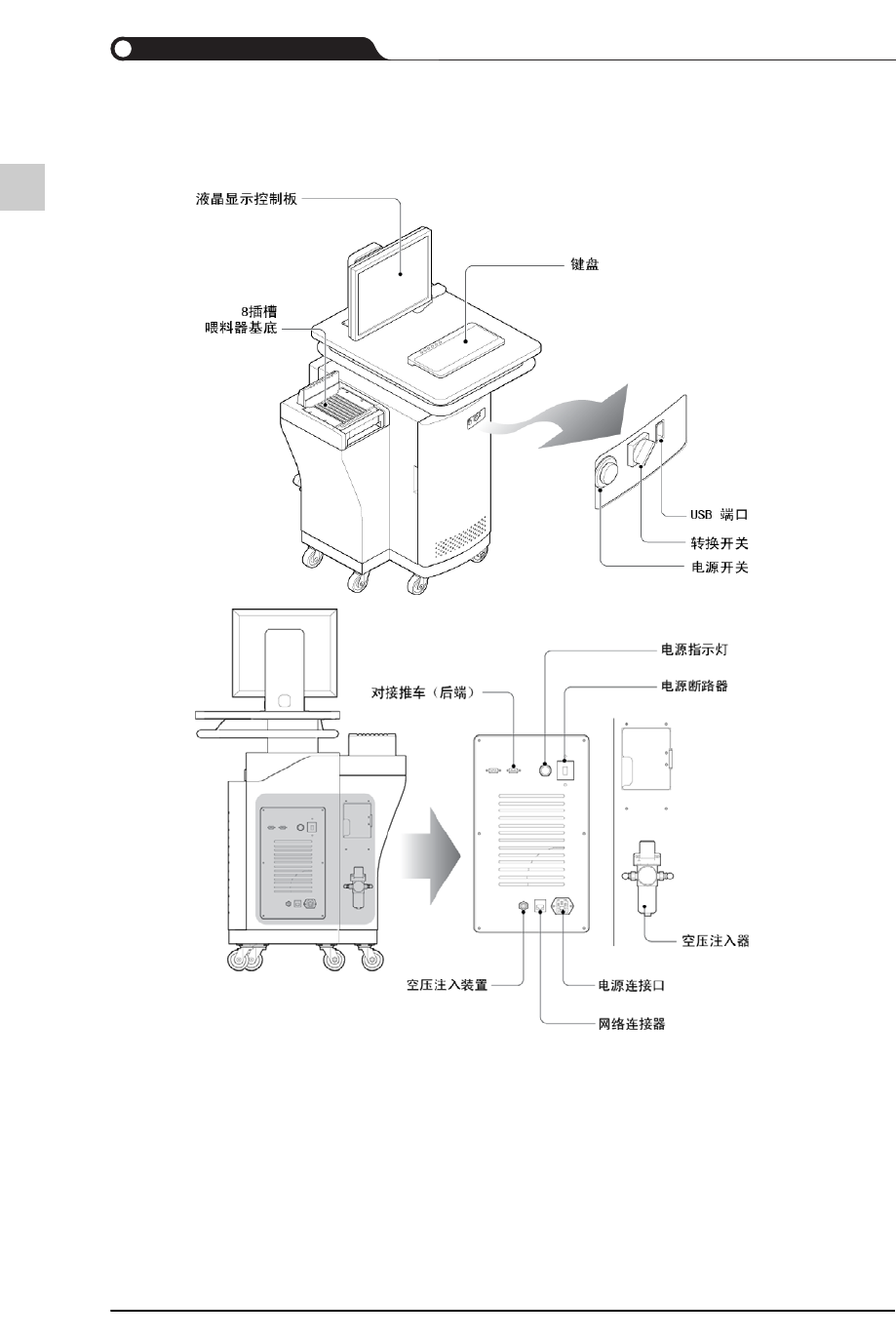

2.3.1.3.
装置名称
Feeder Workstation 的外观结构如下。
