9-27
创建型号数据

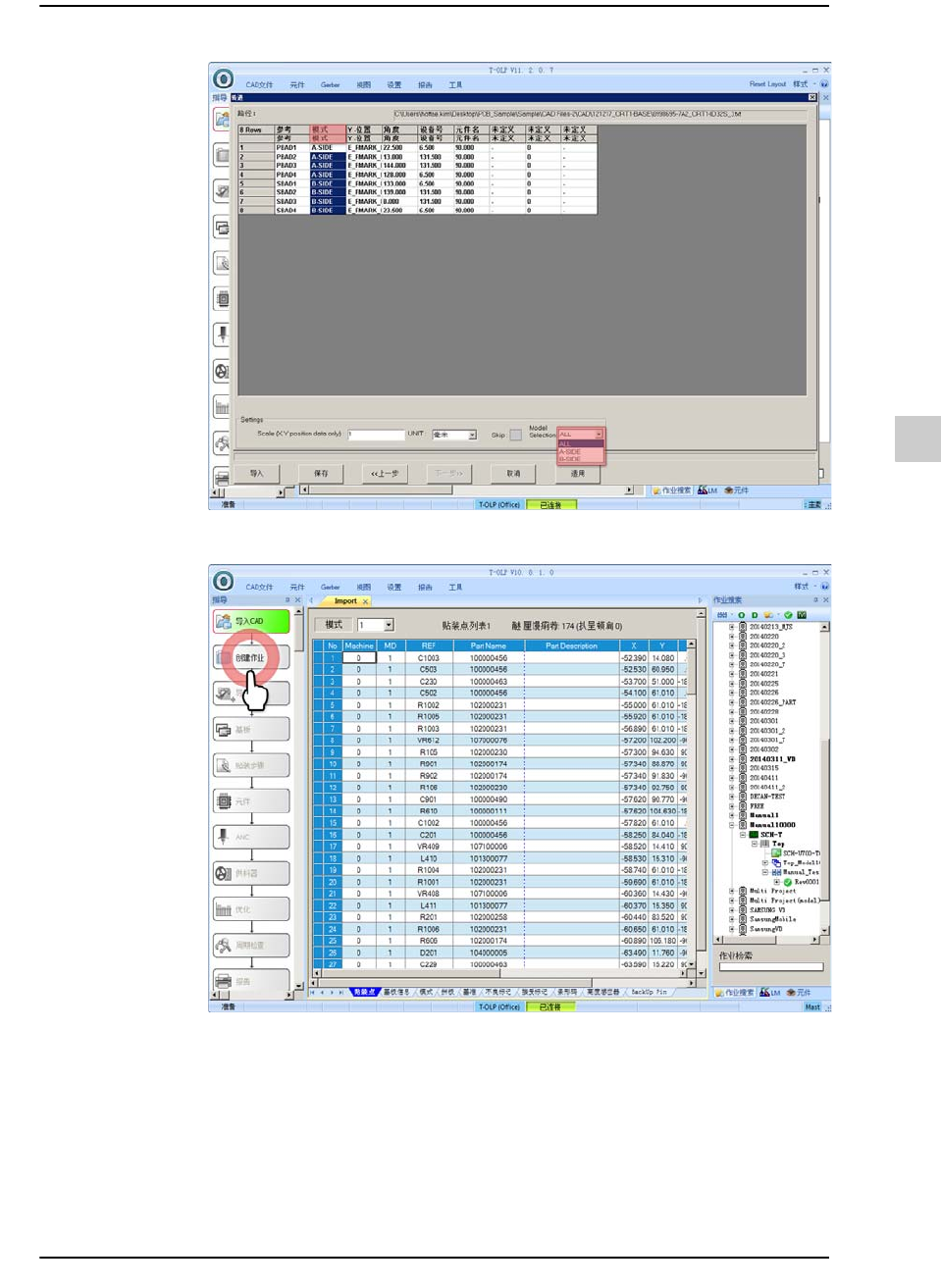

STEP10. 确认基板名与坐标值后，单击<创建作业>按钮。
9-28
{TzYG|˅Gn{TzYG|˅Gn

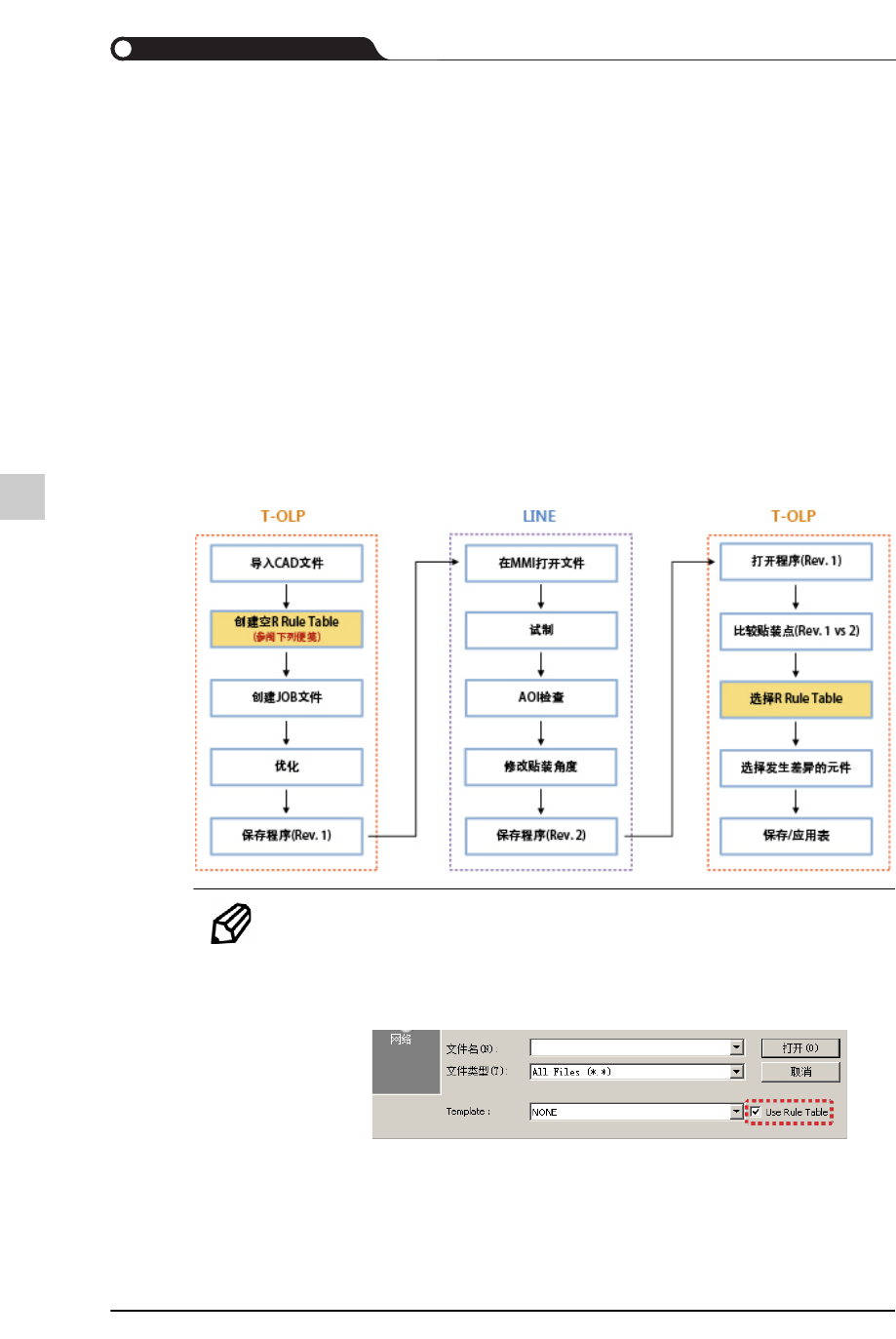

9.2.4.
适用R Rule
由于本公司的元件登记条件与其它厂商的元件登记条件不同，因此元件的贴装角度
可能和实际情形不同。
这时候，需要和该型号的Gerber信息比较后调整贴装角度或者通过产品试制验证元
件的贴装角度并且有错误时调整角度。
R Rule Table是一种积累了下列元件的数据的数据库，该元件是导入其它厂商设备
的贴装点数据时所适用的元件贴装角度不同于本公司设备的元件。
如果在导入CAD文件时使用R Rule Table(该 CAD文件具有和登记在R Rule Table的
元件相同的元件)，就能自动补偿贴装角度。
请针对各个其它设备制造厂商制作R Rule Table 后管理元件数据。
针对产品试制之前和之后PCB程序之间的贴装点数据进行比较后制作R Rule Table
的过程如下。
备注 如果需要在不使用Template地导入CAD文件时适用R Rule，请 通
过下列过程制作空的R Rule Table。
1) <Use Rule Table> 选择复选框
9-29
创建型号数据

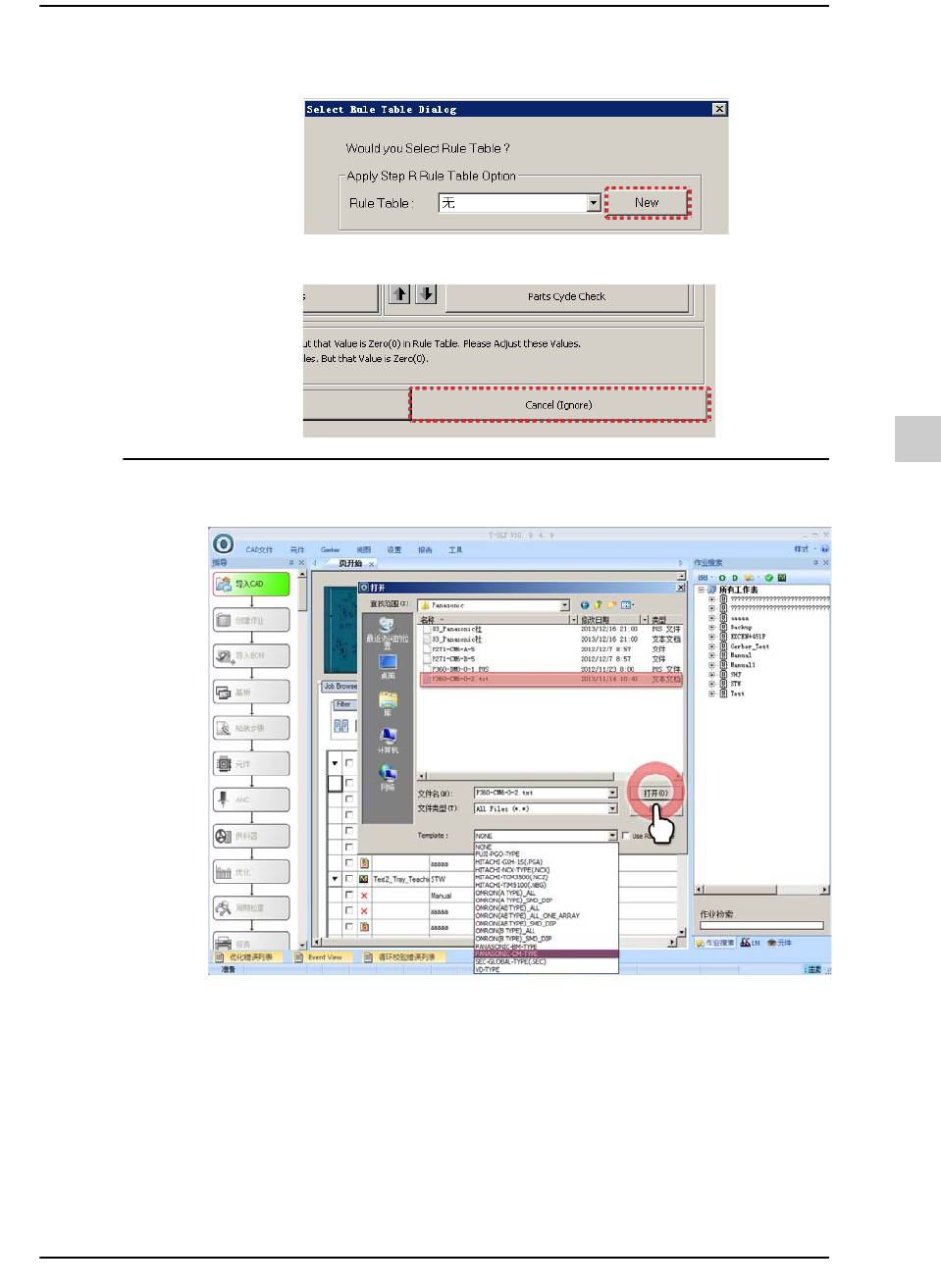

2) 在选择Table 的对话框单击<New> 按钮
3) 在R Rule Table画面单击<Cancel(Ignore)>按钮
STEP1. 利用Template导入CAD文件
R Rule Table 不存在时，单击 <New> 按钮创建 R Rule Table。
