登记新元件

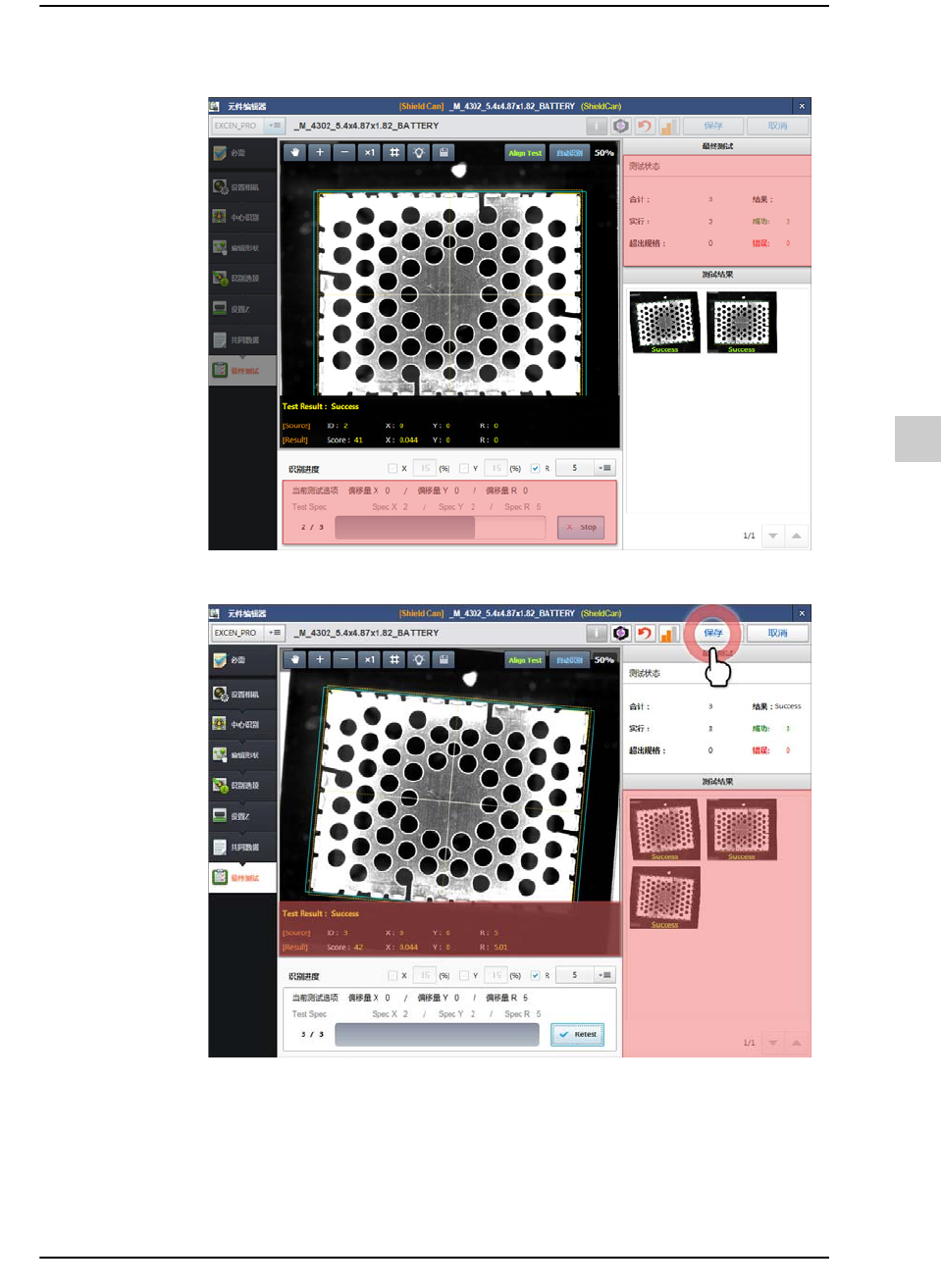

STEP26. 检查测试状态
STEP27. 查看测试结果，如果没有异常则单击<保存>按钮
10-66
{TzYG|˅Gn{TzYG|˅Gn
10.5.7.
手动设置-其它
Chip元件的Mark(flip check)登记方法

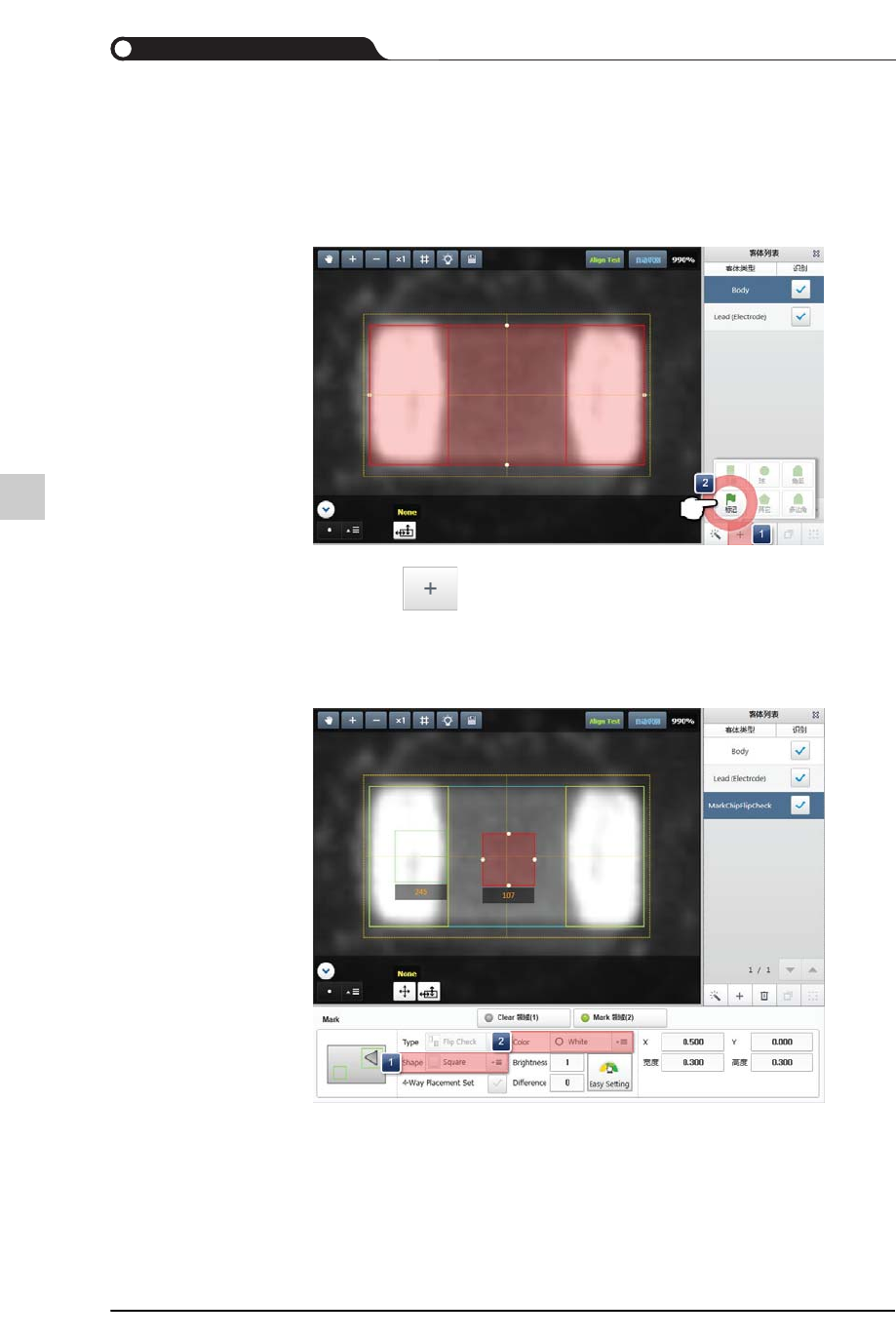

STEP1. 选择形状
1) 单击 < > 按钮
2) 单击 <标记> 按钮
STEP2. 选择标记的模样与颜色
1) 在<Shape>组合框选择标记模样
2) 在<Color>组合框选择标记颜色
White：标记比周边亮的情况。
Black：标记比周边暗的情况。
10-67
登记新元件
STEP3. 单击<Easy Setting>按钮后, 输入Brightness与Difference值
1) 单击 <Easy Setting> 按钮
2) 选择需要适用的设定值(大多数使用Middle，根据元件以手动方式
调整)
High：把 Brightness设定成近似于领域亮度平均值
Middle：两个数值的中间值
Low：把 Brightness设定成和领域亮度平均值存在折着较大差
异的值
Ball元件的手动登记方法
以手动方式添加/删除元件的球时
Regular, Check, Rev.Check

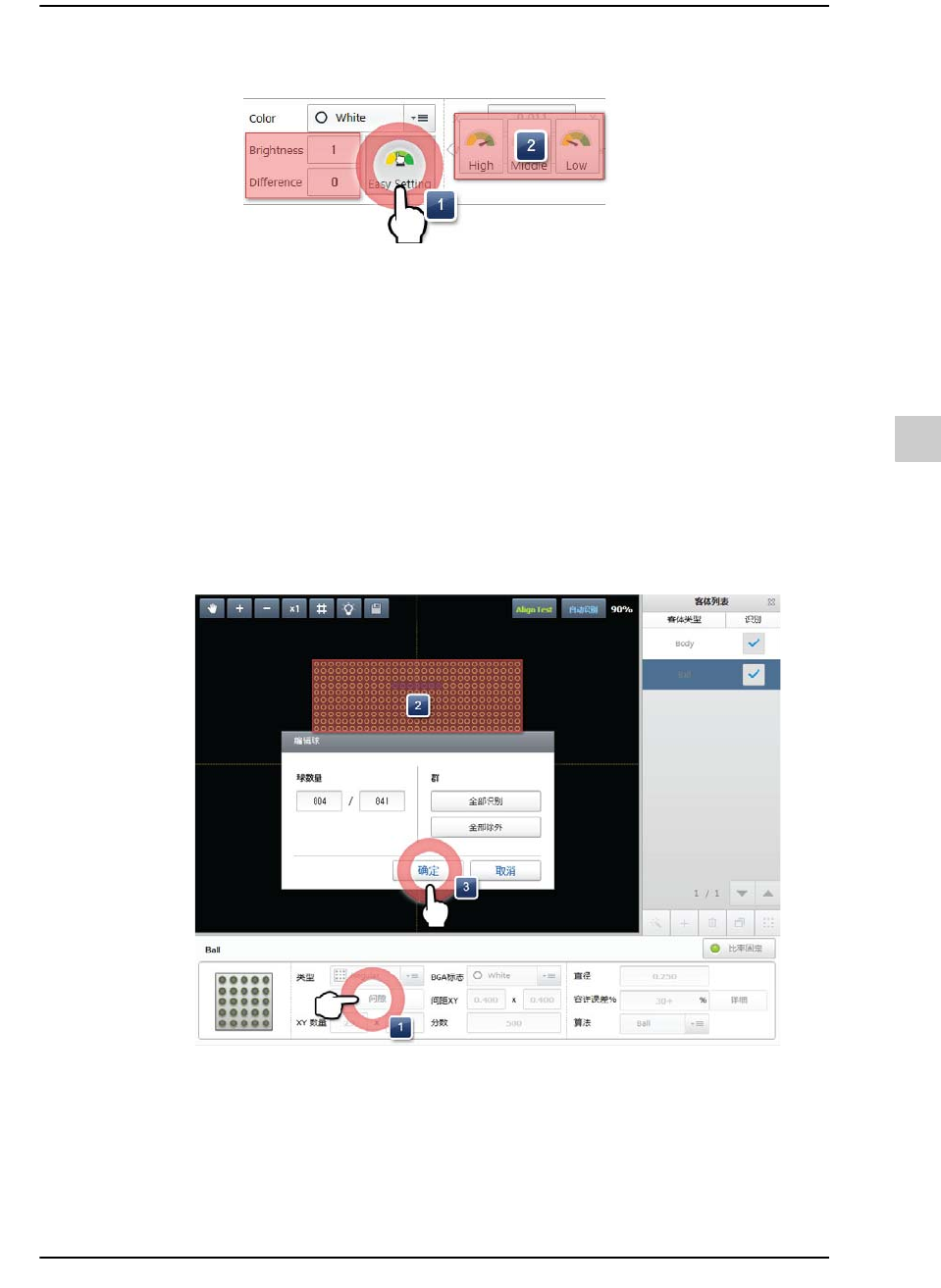

STEP1. 单击 <间隙> 按钮
STEP2. 在视觉窗编辑球形状(黄色求：登记的球，蓝色球：无球，红色球：
所选择的球)
STEP3. 完成了球编辑作业后，单击<确定>按钮
