创建型号数据

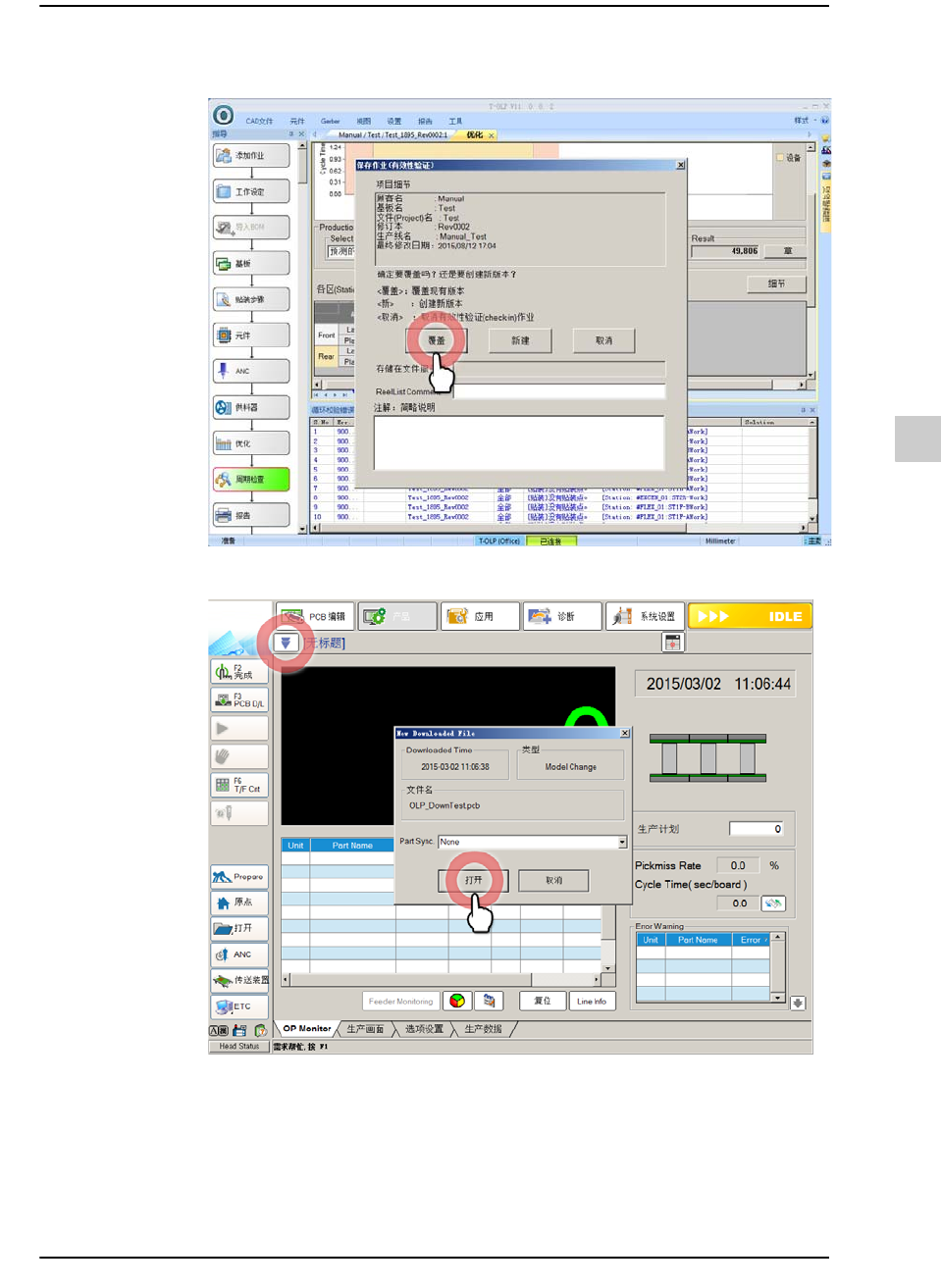

STEP4. 保存程序(Rev. 1)

STEP5. 在设备打开PCB程序

STEP6. 为了试验而生产1枚PCB

STEP7. 在AOI检测仪针对产品试制的PCB进行检查而找出以错误角度贴装的元件

9-32

{TzYG|˅Gn{TzYG|˅Gn

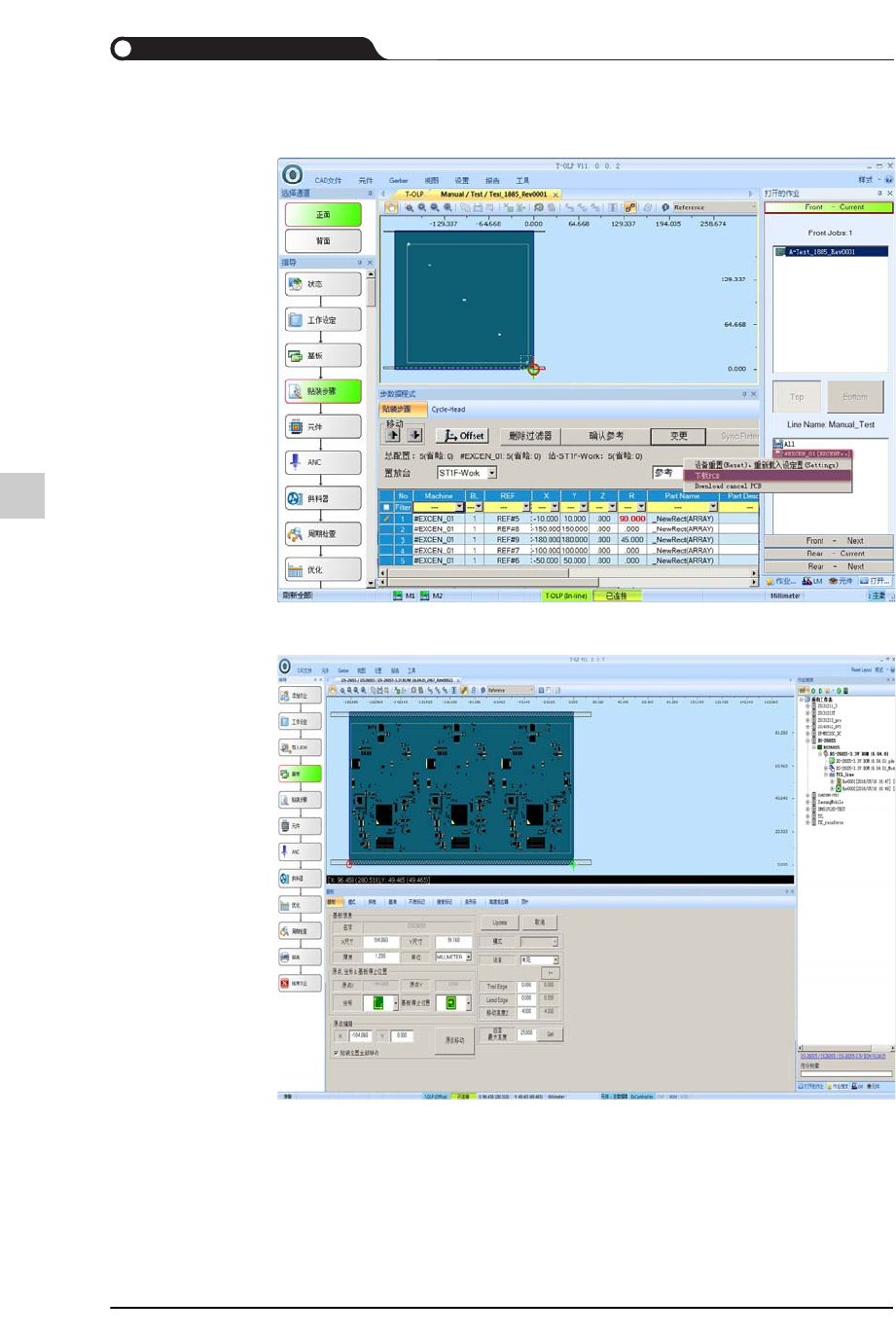

STEP8. 修改贴装角度及保存程序(Rev. 2)

STEP9. 在T-OLP 打开程序(Rev. 1)

9-33

创建型号数据

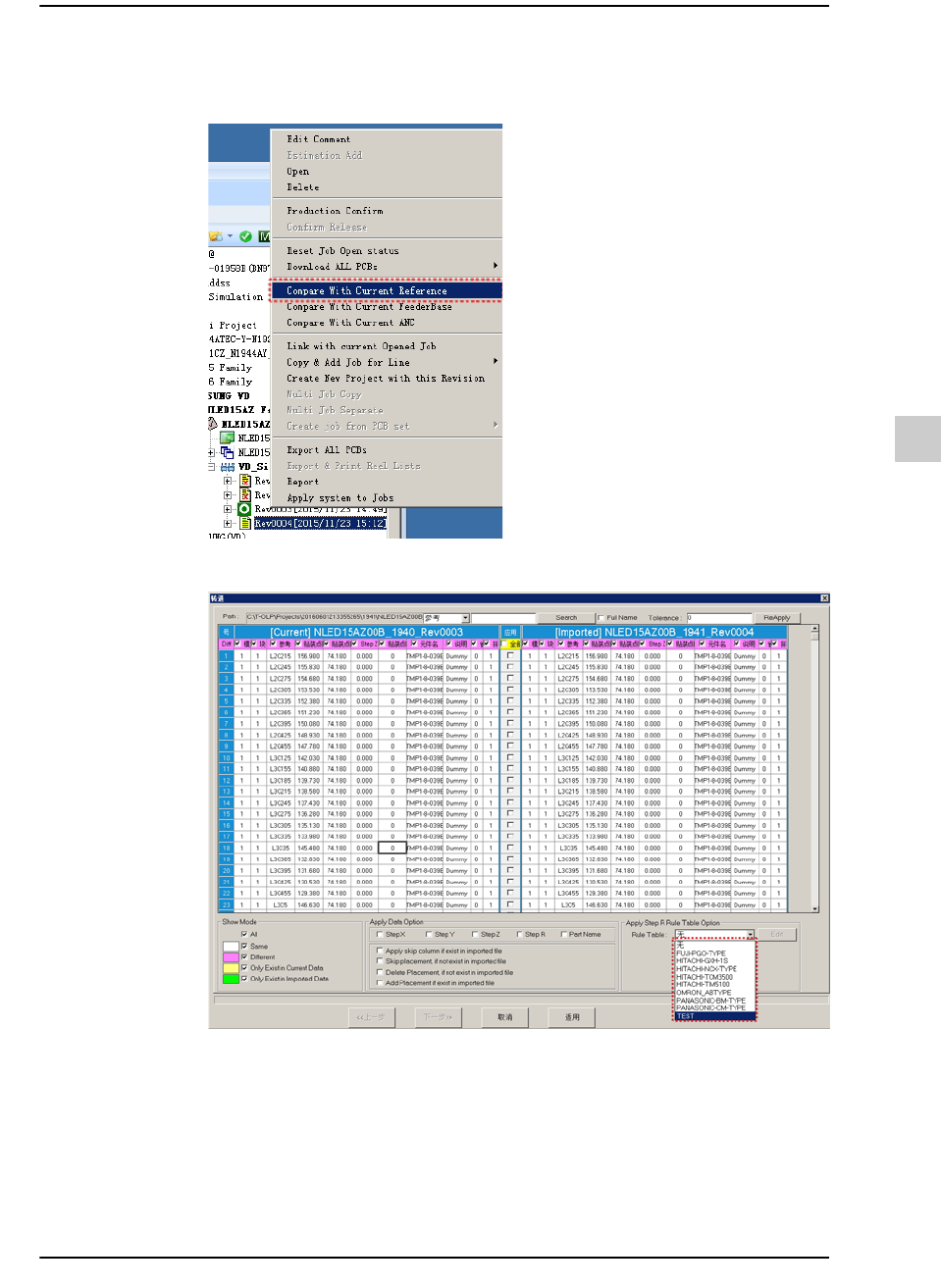

STEP10. 在设备打开PCB 选择Rev. 2 程序后单击鼠标右键，在弹出式菜单选择

“Compare With Current Reference”(Rev.1 vs Rev.2)

STEP11. 选择R Rule Table
