10-59 登记新元件 STEP16. 选择角部形状 1) 按照需要识别的分选择 角部形状 STEP17. 编辑形状 STEP18. 按照步骤 14~17 的方法添加其
10-58
{TzYG|˅Gn{TzYG|˅Gn
备注 如果无法自动补正ROI与元件登记角度，则单击<手动 ROI>
按钮与< 手动排序> 按钮后以手动方式设置ROI与元件登记角
度。
STEP14. 在“编辑形状”菜单选择需要识别的元件的形状
1) 单击 < > 按钮
2) 单击 <多边角> 按钮
STEP15. 把视觉窗中需要识别元件的部分指定为领域
10-59
登记新元件

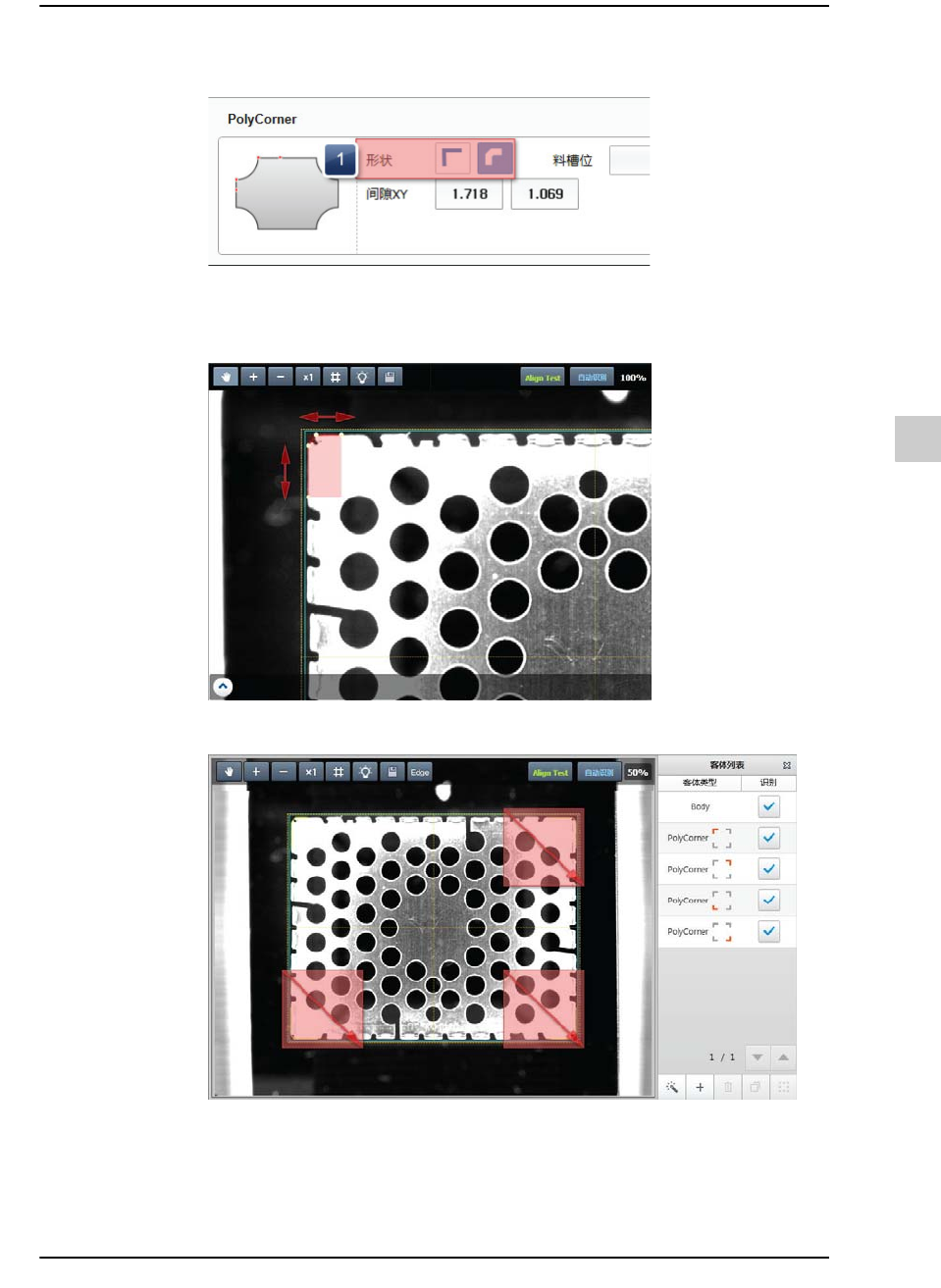

STEP16. 选择角部形状
1) 按照需要识别的分选择角部形状
STEP17. 编辑形状
STEP18. 按照步骤14~17的方法添加其
10-60
{TzYG|˅Gn{TzYG|˅Gn
STEP19. 在“识别选项”菜单把准确度选项设置成“Simple”
STEP20. 识别测试
1) 单击 <Align Test> 按钮
2) 查看结果
