9-3 创建型号数据 'T -OLP 快捷图标 ' 菜单 实行有关 JOB 文件的主要功能。 单击图标键 () 就会出现下列菜单。 详细内容， 在 WEB 手册， 请参阅 “ 画面配置及功能说明 ” 的 ““T - OLP 快捷图标 “ 菜单 ” (WEB 手册路径 : T -Soluti on2 > 查看菜单 > Office T -OLP > 画面配置及功能说明 > “T -OLP 快…
9-2
{TzYG|˅Gn{TzYG|˅Gn

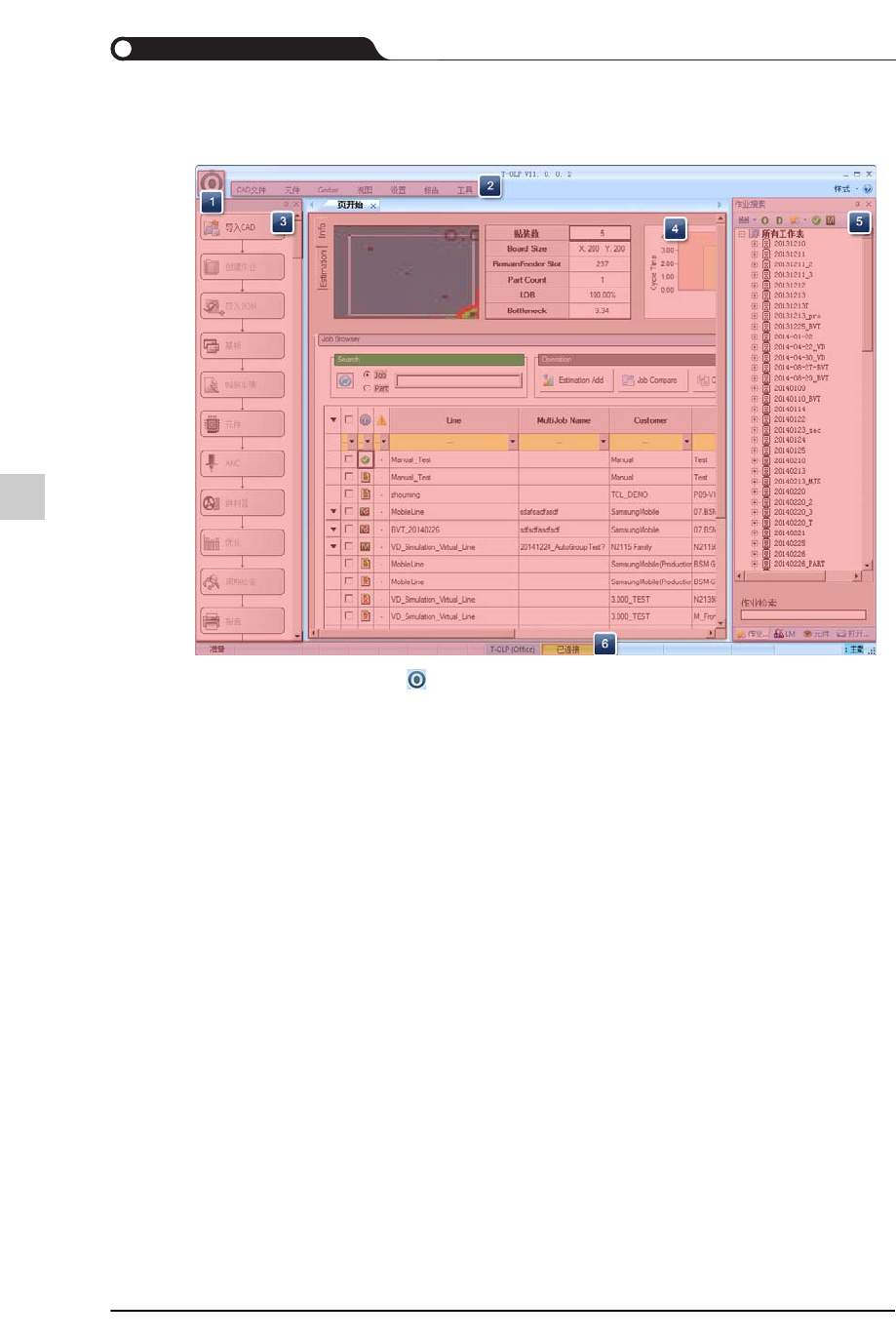

9.1.1.
画面配置及功能说明
1: 'T-OLP
快捷图标
'
菜单
2:
菜单栏
3:
程序创建助手板
(panel)
4: “
页开始
”
选项卡
5:
辅助面板
6:
状态显示领域
9-3
创建型号数据

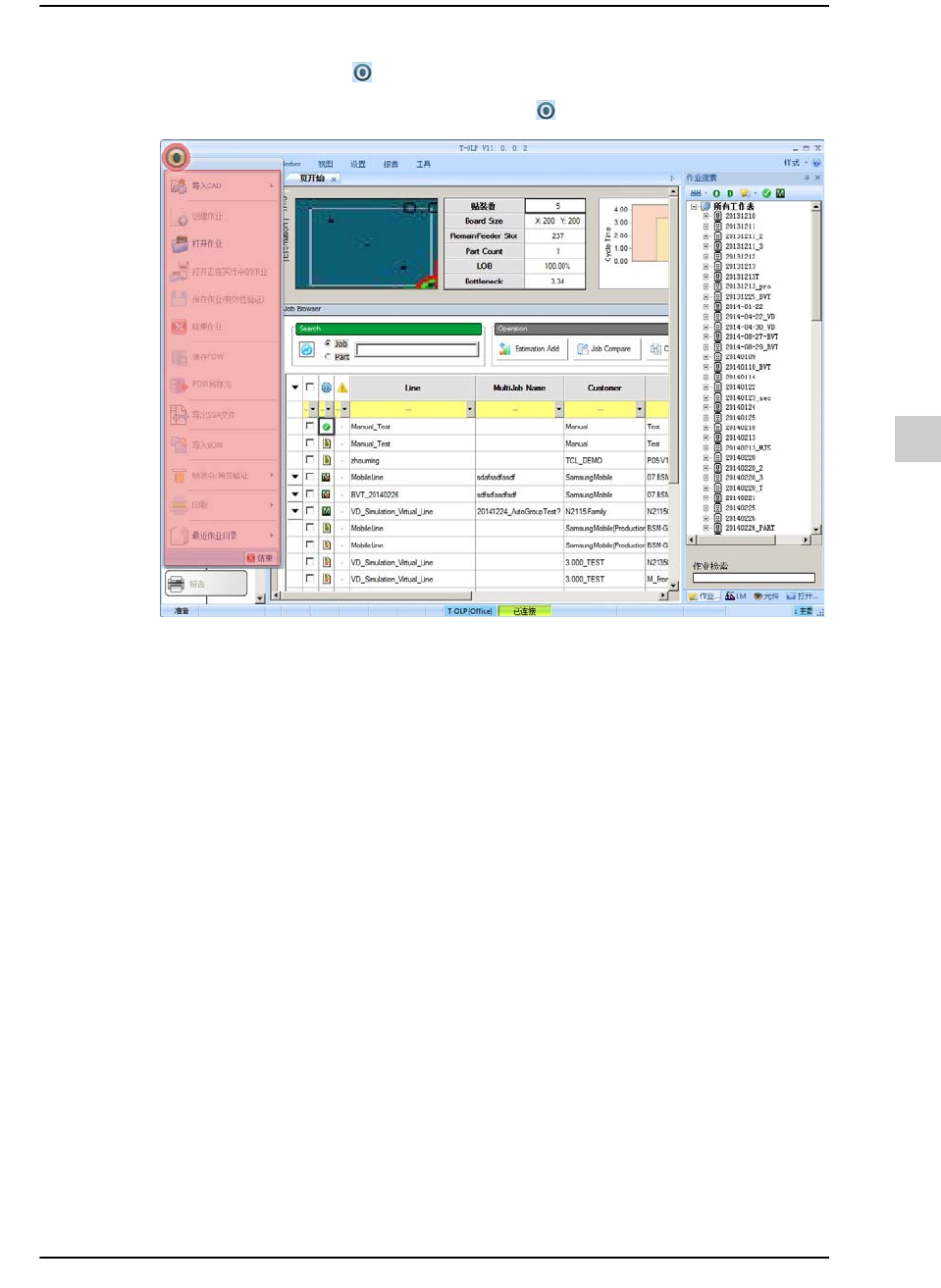

'T-OLP 快捷图标' 菜单
实行有关JOB 文件的主要功能。单击图标键()就会出现下列菜单。
详细内容，在WEB手册，请参阅“
画面配置及功能说明
”的““T-OLP
快捷图标
“
菜单
”
(WEB手册路径: T-Solution2 > 查看菜单 > Office T-OLP > 画面配置及功能说明
> “T-OLP 快捷图标“ 菜单 )
菜单栏
由下列7 个菜单构成。
“CAD文件”菜单
可以设定贴装原点与基板停止位置。
“元件”菜单
可以编辑元件信息并且能够导入或导出。
“Gerber”菜单
可以打开或导入Gerber文件后验证贴装点。
“视图”菜单
可以针对CAD View 的相关画面的显示选项进行设定。
“设定”菜单
可以设定贴装补偿值或者改变显示到画面的基板的颜色。
9-4
{TzYG|˅Gn{TzYG|˅Gn
“报告”菜单
可以创建出有关生产的3种报告。
“工具”菜单
可以设定T-OLP 的使用者环境。
调整菜单栏的大小
双击菜单就能把菜单栏放大后固定或缩小。或者，选择菜单并且单击鼠标
右键后，选择“功能区最小化”就就能减少菜单栏。

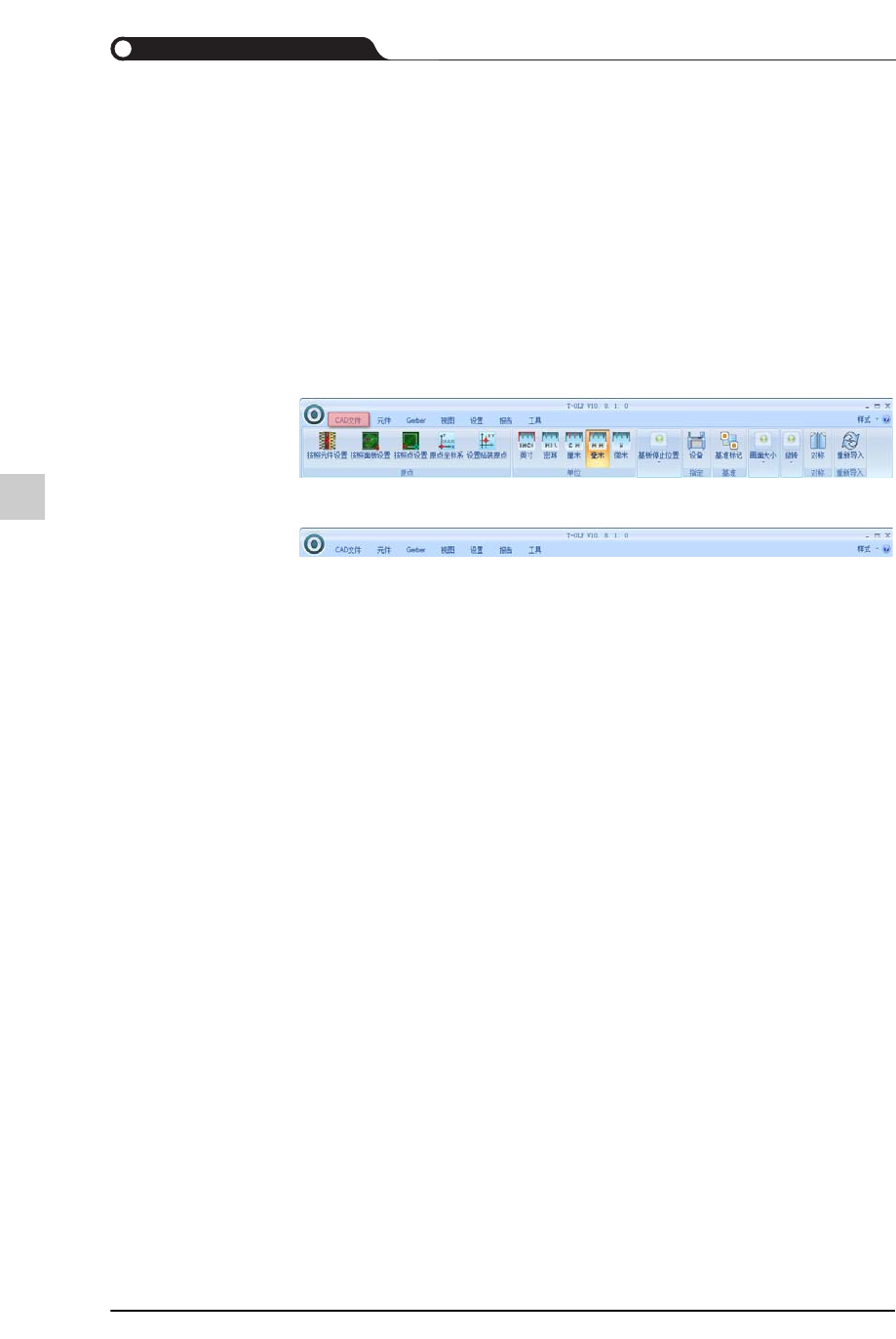

菜单栏被放大的状态
菜单栏被缩小的状态
详细内容，在WEB手册，请参阅“
工具
”
(WEB手册路径: T-Solution2 > 查看菜单 > Office T-OLP > 菜单)
程序创建助手板(panel)
按照创建PCB程序的顺序构成了各步骤，因此能让使用者轻易地创建PCB 程
序。
详细内容，在WEB手册，请参阅“
程序创建助手
”
(WEB手册路径: T-Solution2 > 查看菜单 > Office T-OLP > 程序创建助手)
“页开始” 选项卡
显示整个JOB 文件目录，在画面上端显示所选PCB 程序的概要。
还提供下列各种功能。
搜索JOB文件
Estimation Add
针对所选择的两个JOB文件进行比较
复制JOB文件
导出JOB文件
输出卷轴列表
输出Model条形码
输出Report
详细内容，在WEB手册，请参阅““
页开始
”
选项卡画面
”
(WEB手册路径: T-Solution2 > 查看菜单 > Office T-OLP > “页开始” 选项卡画面)
