9-39 创建型号数据 9.4. JOB 设定完成了用来创建 JOB 文件的基本设置时， < 创建作业 > 按钮就会变成 < 工作设定 > 按钮。 “ 工作设定 ” 菜单到可以实行下列行为。  查看及编辑 PCB 程序的基本配置信息  设置 PCB 的生产方式  可以选择是否将各设备的系统信息适用于 PC B 程序，该各设备则是构成 PCB 程序所设置的生产线的设备 9.4.1. “ 工作设定…

9-38

{TzYG|˅Gn{TzYG|˅Gn

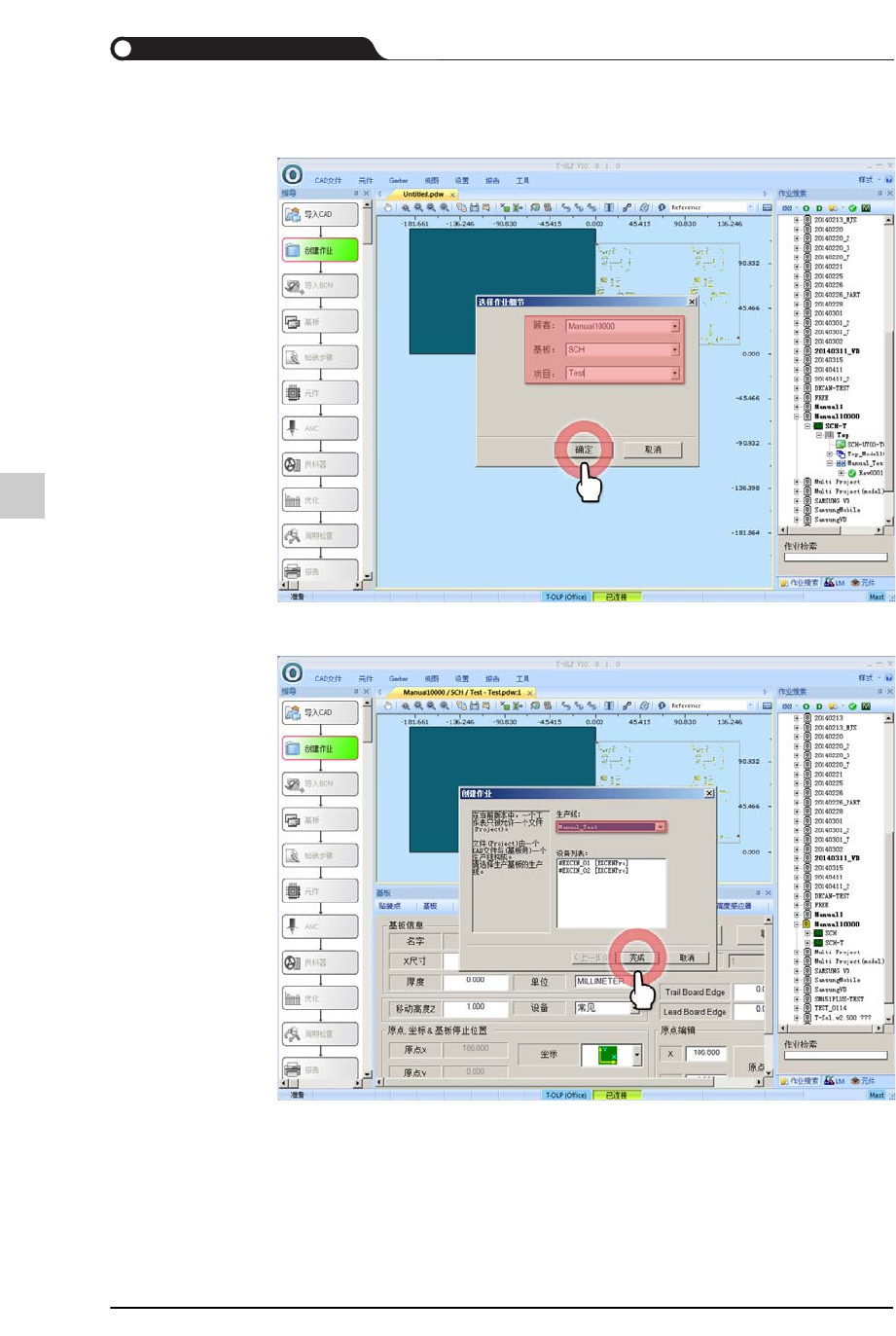

STEP2. 选择作业细节信息后，单击<确定>按钮

STEP3. 选择< 生产线>组合框后，单击< 完成>按钮

9-39

创建型号数据

9.4.

JOB设定

完成了用来创建JOB文件的基本设置时，<创建作业>按钮就会变成<工作设定>按

钮。

“工作设定” 菜单到可以实行下列行为。

 查看及编辑PCB程序的基本配置信息

 设置PCB的生产方式

 可以选择是否将各设备的系统信息适用于PCB程序，该各设备则是构成PCB程

序所设置的生产线的设备

9.4.1.

“工作设定”选项卡

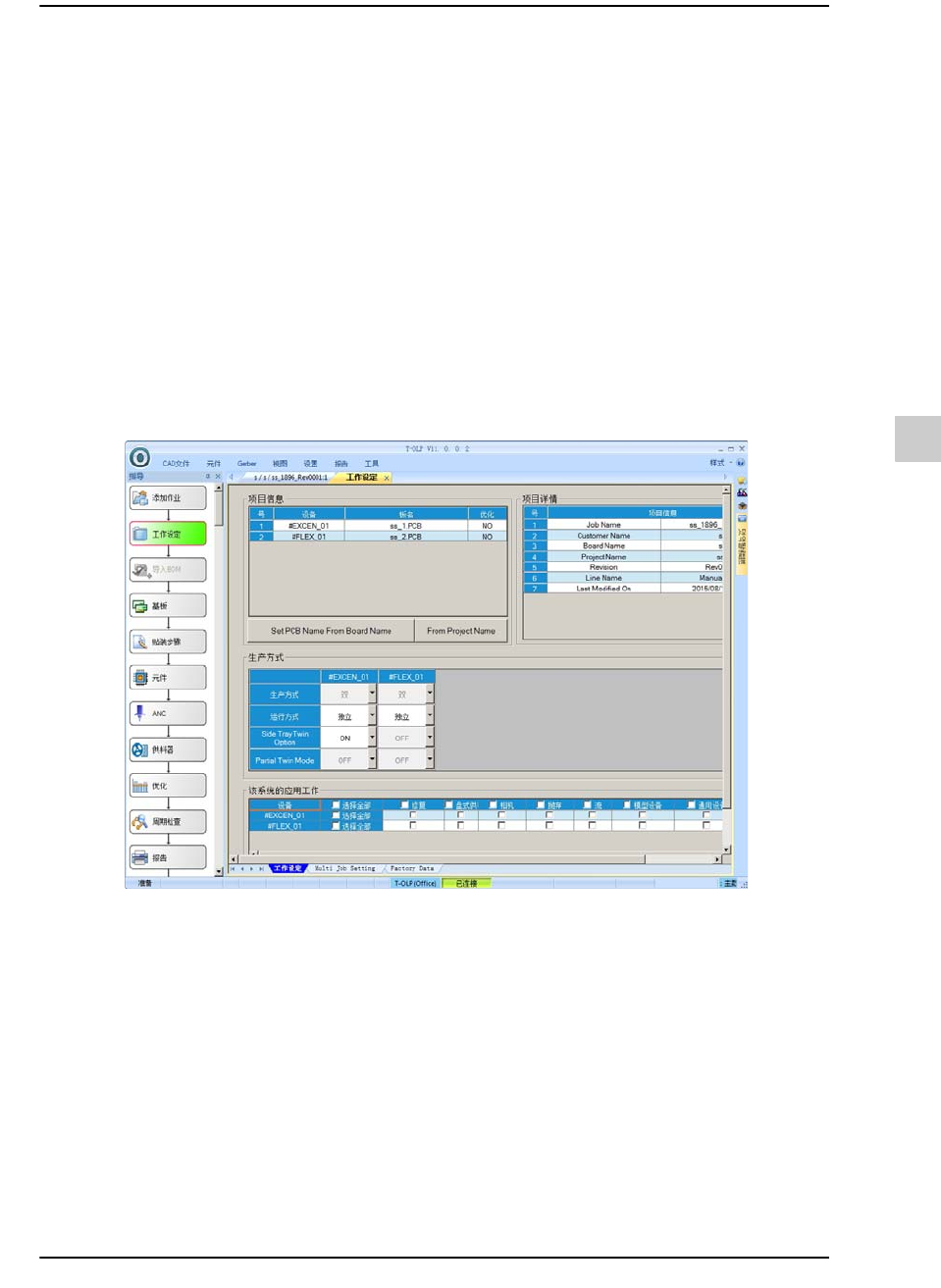

单击< 工作设定> 按钮就会显示出下列“工作设定”选项卡画面。

 <项目信息>群

可以查看或编辑JOB文件的基本配置信息。( 设备名、PCB 名、优化状态 )

 <Set PCB Name From Board Name>按钮

利用基板名自动设置PCB名。

 <From Project Name>按钮

利用项目名自动设置PCB名。

 <项目详情>群

可以查看详细的项目信息。

9-40

{TzYG|˅Gn{TzYG|˅Gn

 <生产方式>群

可以选择设备的PCB生产方式与运行方式。

备注双悬臂设备的作业模式

1) 独立模式

在正面与背面各自生产不同型号时选择。

2) 联合(Join)模式

少量生产相似的复数个型号时选择。能够一起使用正面与

背面的供料器，因此只安装较少的供料器后生产时可以选

择该型号。

3) 双分(Twin)模式

在正面与背面批量生产同一型号时选择。需要在正面与背

面各自安装供料器，因此需要较多供料器。

 <该系统的应用工作>群

把构成生产线的各设备中所更改的系统设置内容适用于相应的PCB程序。

 生成了程序后，如果下列系统数据被更改，则将其反映到程序

 < 修复> 复选框

校准数据

 < 盘式供料器>复选框

安装在设备的盘式供料器数据

 < 照像机> 复选框

安装在设备的相机数据

 < 抛弃> 复选框

安装在设备的抛料盒数据

 < 流>复选框
