9-57 创建型号数据 9.6.2. 贴装点验证 贴装点验证方法如下。 STEP1. 选择 “Gerber” 菜单后， 单击 < 导入 Gerber> 按钮

100%1 / 500
9-56
{TzYG|˅Gn{TzYG|˅Gn
单击<贴装点排序>按钮后，选择Gerber的元件引脚，然后双击CAD的
该元件
在“Part List”对话框选择该元件后，单击<确定>按钮
9-57
创建型号数据
9.6.2.
贴装点验证
贴装点验证方法如下。

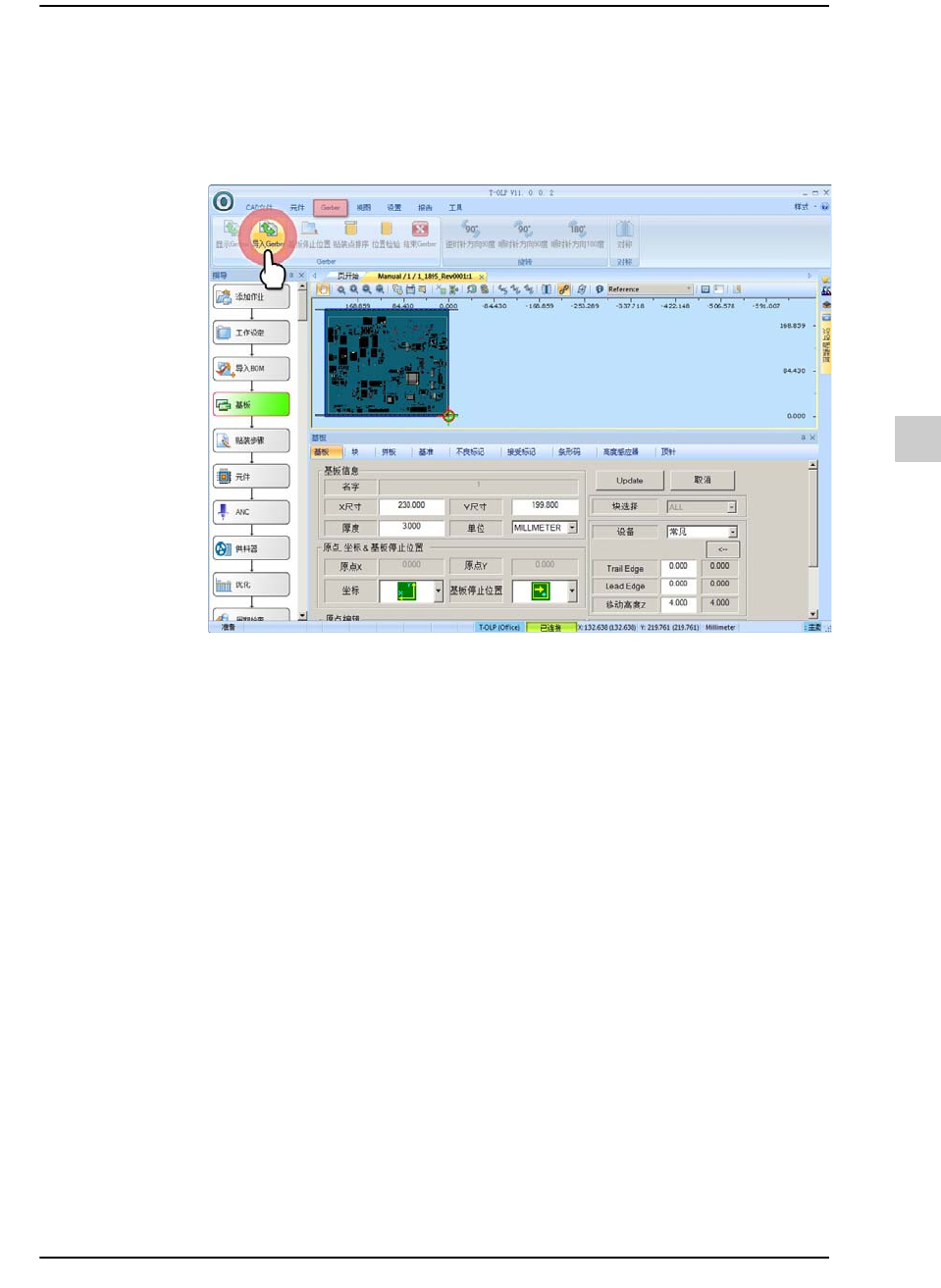

STEP1. 选择“Gerber” 菜单后，单击<导入Gerber> 按钮
9-58
{TzYG|˅Gn{TzYG|˅Gn
STEP2. 选择打开，单击确定后，选择Gerber 文件，然后单击打开
