10-24 {TzYG|˅Gn {TzYG|˅Gn STEP21. 检查测试状态 STEP22. 查看测试结果， 如果没有异常则单击 < 保存 > 按钮
10-23
登记新元件
备注 详细内容，在WEB手册，请参阅“
公共数据
”
(WEB手册路径: T-Solution2 > 查看菜单 > T-ELITE > 元件编辑
器(NPE) > 元件参数编辑菜单 > 公共数据)

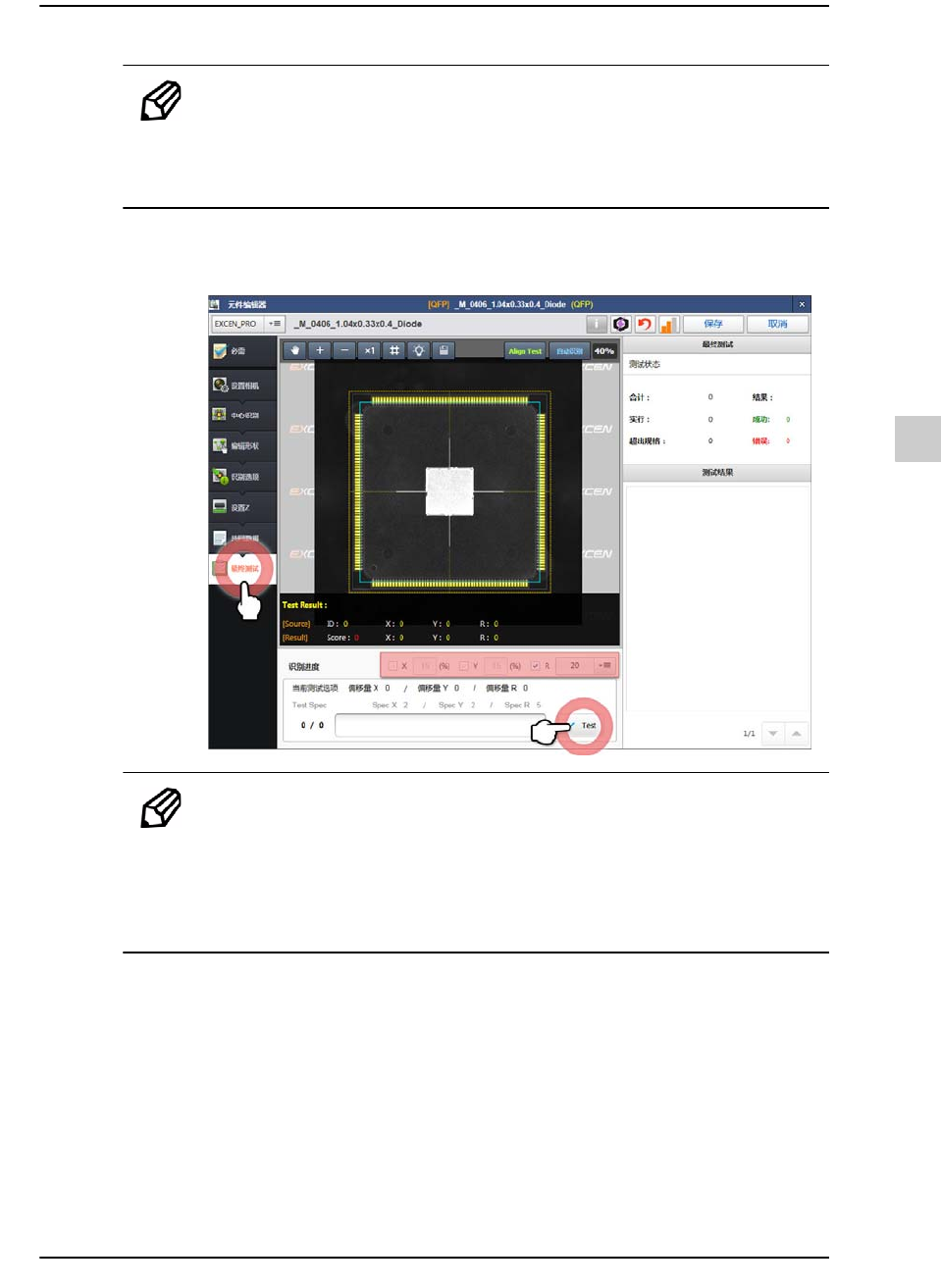

STEP20. 在“最终测试”菜单选择“识别进行过程”后，单击<测试>按钮实行元件识别
测试
备注 最终测试时，设置旋转角度(R)( 推荐值)
元件的X 或Y的尺寸为4mm以下时：20°
元件的X 或Y的尺寸为4mm以上时：10°
利用有夹吸嘴吸取的元件：5°
10-24
{TzYG|˅Gn{TzYG|˅Gn

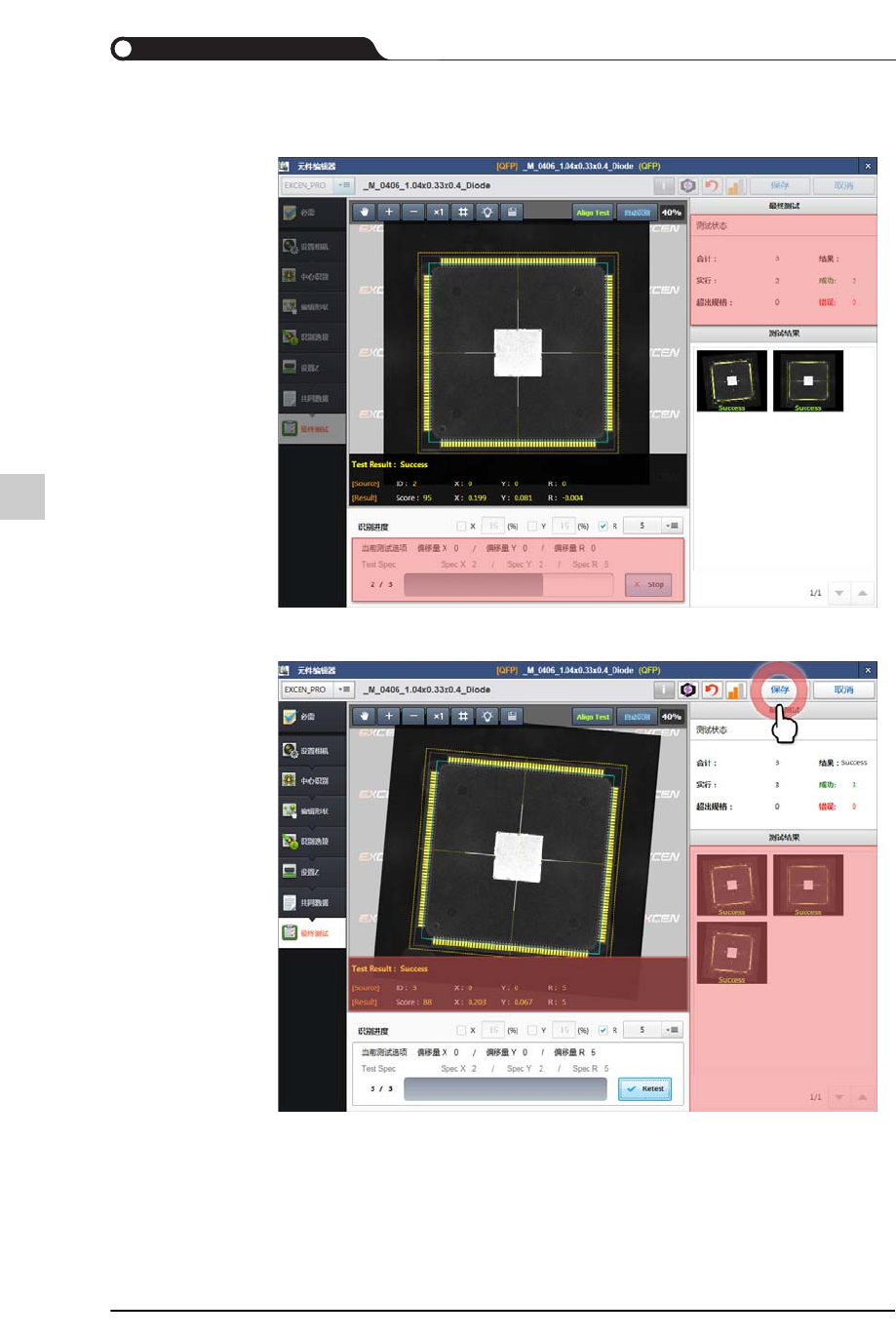

STEP21. 检查测试状态
STEP22. 查看测试结果，如果没有异常则单击<保存>按钮
10-25
登记新元件
10.5.3.
自动示教-错误时对应措施

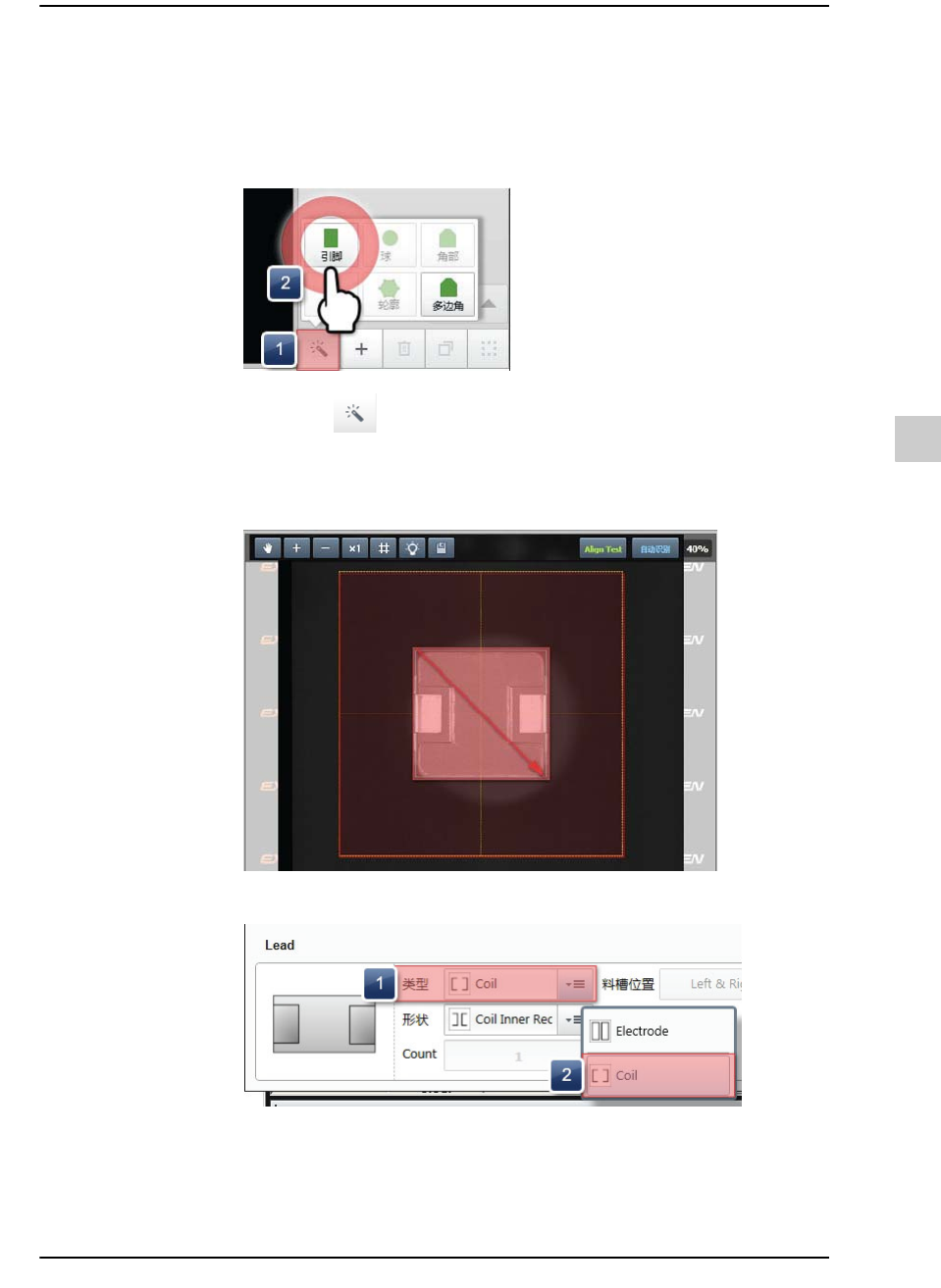

Leadless - Power Coil - 自动识别失败
STEP1. 选择“引脚”
1) 单击 < > 按钮
2) 选择相当于该元件的客体
STEP2. 把视觉窗中需要识别元件的部分指定为领域
STEP3. 选择引脚类型
1) 选择<Lead>群的<类型> 组合框
2) 选择“Coil”
