10-22 {TzYG|˅Gn {TzYG|˅Gn STEP18. 在 “ 设置 Z” 菜单设定 Z 轴及 SVS 的相关参数 1) 设置 Z 轴相关参数 2) 设置 SVS 相关参数 STEP19. 在 “ 共同数据 ” 菜单设定其它共同参数 1) 设置其它共同参数
10-21
登记新元件

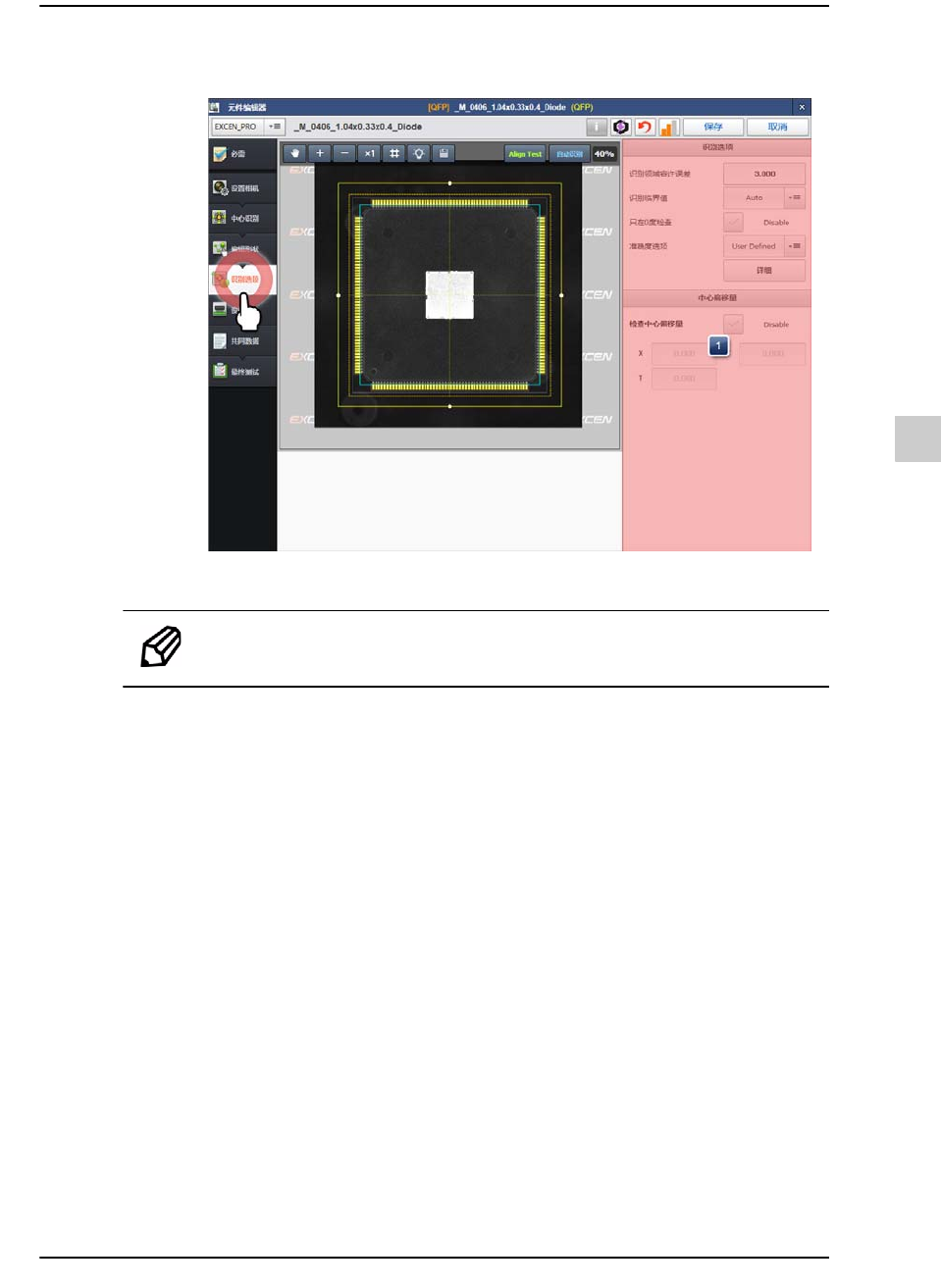

STEP17. 在“识别选项”菜单设定有关识别的选项
1) 根据需要而设置识别选项
备注 适用了推荐参数时，请不要设置有关识别的选项。
10-22
{TzYG|˅Gn{TzYG|˅Gn

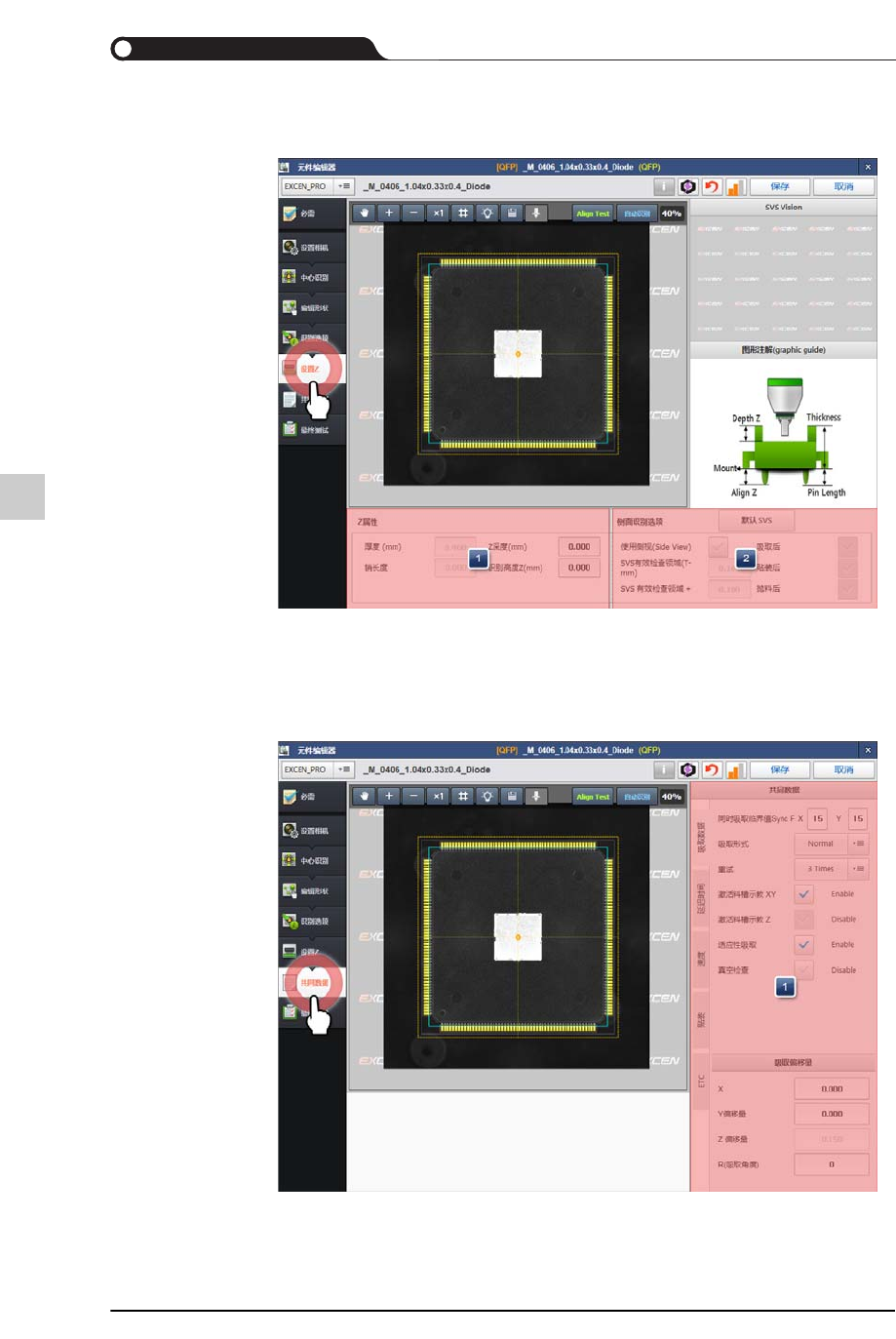

STEP18. 在“设置Z”菜单设定Z轴及SVS的相关参数
1) 设置Z轴相关参数
2) 设置SVS相关参数
STEP19. 在“共同数据”菜单设定其它共同参数
1) 设置其它共同参数
10-23
登记新元件
备注 详细内容，在WEB手册，请参阅“
公共数据
”
(WEB手册路径: T-Solution2 > 查看菜单 > T-ELITE > 元件编辑
器(NPE) > 元件参数编辑菜单 > 公共数据)
STEP20. 在“最终测试”菜单选择“识别进行过程”后，单击<测试>按钮实行元件识别
测试
备注 最终测试时，设置旋转角度(R)( 推荐值)
元件的X 或Y的尺寸为4mm以下时：20°
元件的X 或Y的尺寸为4mm以上时：10°
利用有夹吸嘴吸取的元件：5°
