STEP7. 为了测量基板的基准位置，在表上选择基准数据后单击鼠标右键，然后在

弹出式菜单选择“Set As Fiducial Top(x1,y1 ~ X4,y4)”后单击<下一步> 按

钮。

在表上选择的值会显示在 <Fiducial Position Info> 群的 <FID Top1> ~ <FID

Top4> 编辑框。

只要设置了一次该值，即使结束该对话框后重新实行，也会在 <FID

Top1> ~ <FID Top4> 编辑框上显示出在表上所选择的位置的 cell 值。

在 <Edit Grid Rows> 群的 <Extract Valuable Sentence> 组合框的

<Sentence> 编辑框上输入相应区块 (section) 名后单击 < 下一步 > 按钮，

9-25

创建型号数据

就会在下一个贴装顺序只显示出该区块的数据。

在 <Edit Grid Rows> 群的 <Delete Row Lines> 组合框的 <Start Line> ~

<End Line> 编辑框上输入值后单击 < 下一步 > 按钮，就会在下一个贴装

顺序显示出所有数据，但不显示出所设置的行的范围内的数据。

9-26

{TzYG|˅Gn{TzYG|˅Gn

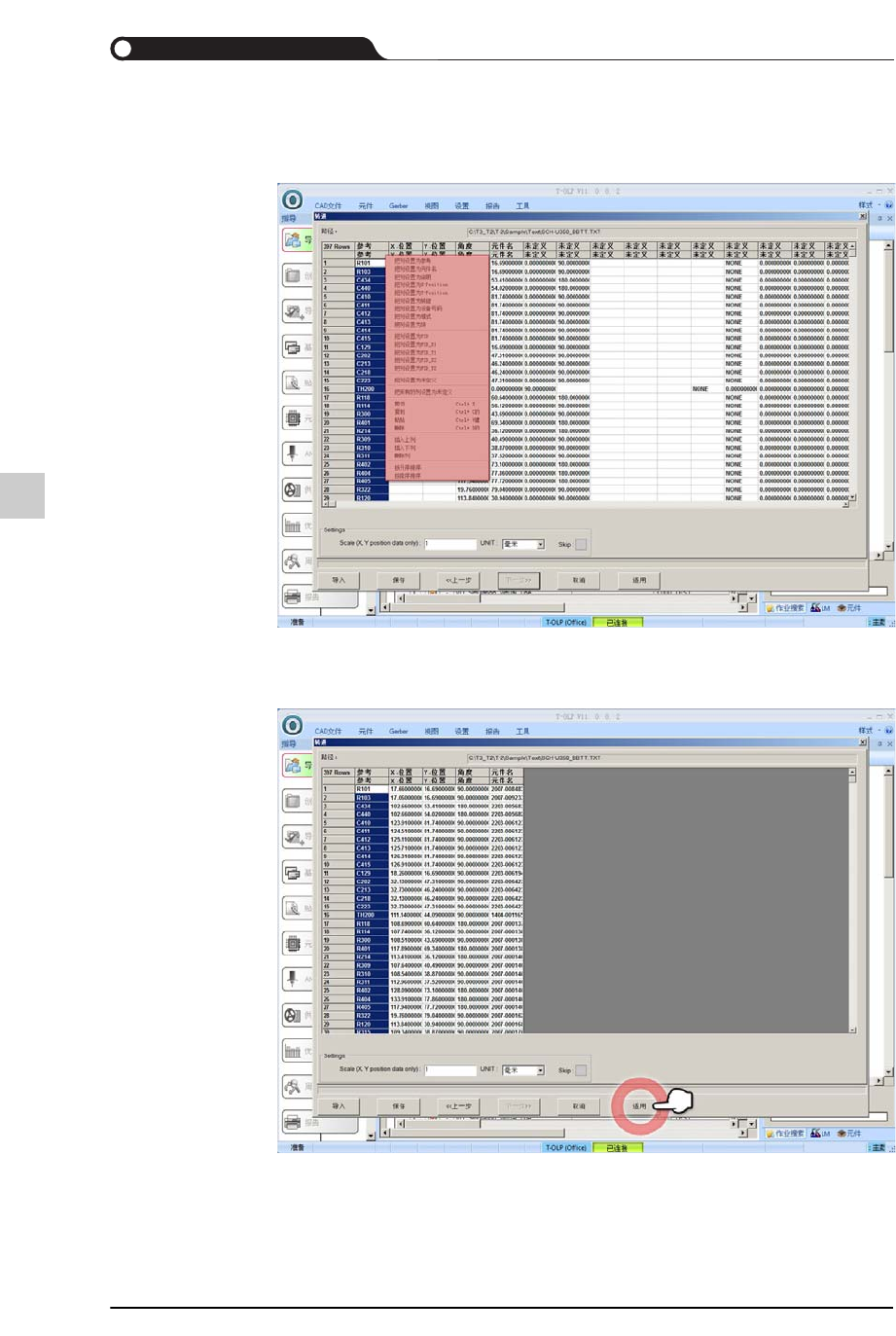

STEP8. 查看数据显示领域的标头(header)后，利用鼠标右键选择该标头后设置属

性。

STEP9. 在<Scale (X, Y position data only):> 编辑框和<UNIT:>组合框输入数值后，

单击<Skip>项设定颜色，然后单击< 适用> 按钮

列值选择 “ 把列设置为模式 ” 时就会激活 < 设定 > 群的 <Model

Selection> 组合框，选择组合框的值就会只显示出相当于所选择的值的数

据。
