2-16
{TzYG|˅Gn{TzYG|˅Gn
2.2.
Feeder Setup Box
2.2.1.
系统概要
2.2.1.1.
概要
Feeder Setup Box装置为对接台车供应电源，还能为安装了Feeder Station S/W的电脑
与CAN装置之间提供界面。
2.2.1.2.
产品规格
2.2.1.3.
装置名称
Feeder Setup Box的外观结构及内部结构如下。
1) Feeder Setup Box 正面
2) Feeder Setup Box 侧面
项目(Item)
规格 备注
尺寸
223.2×140×283mm L×W×H
电源输入
AC 220V -
电源输出
DC 24V 12.5A -
2-17
附加装置

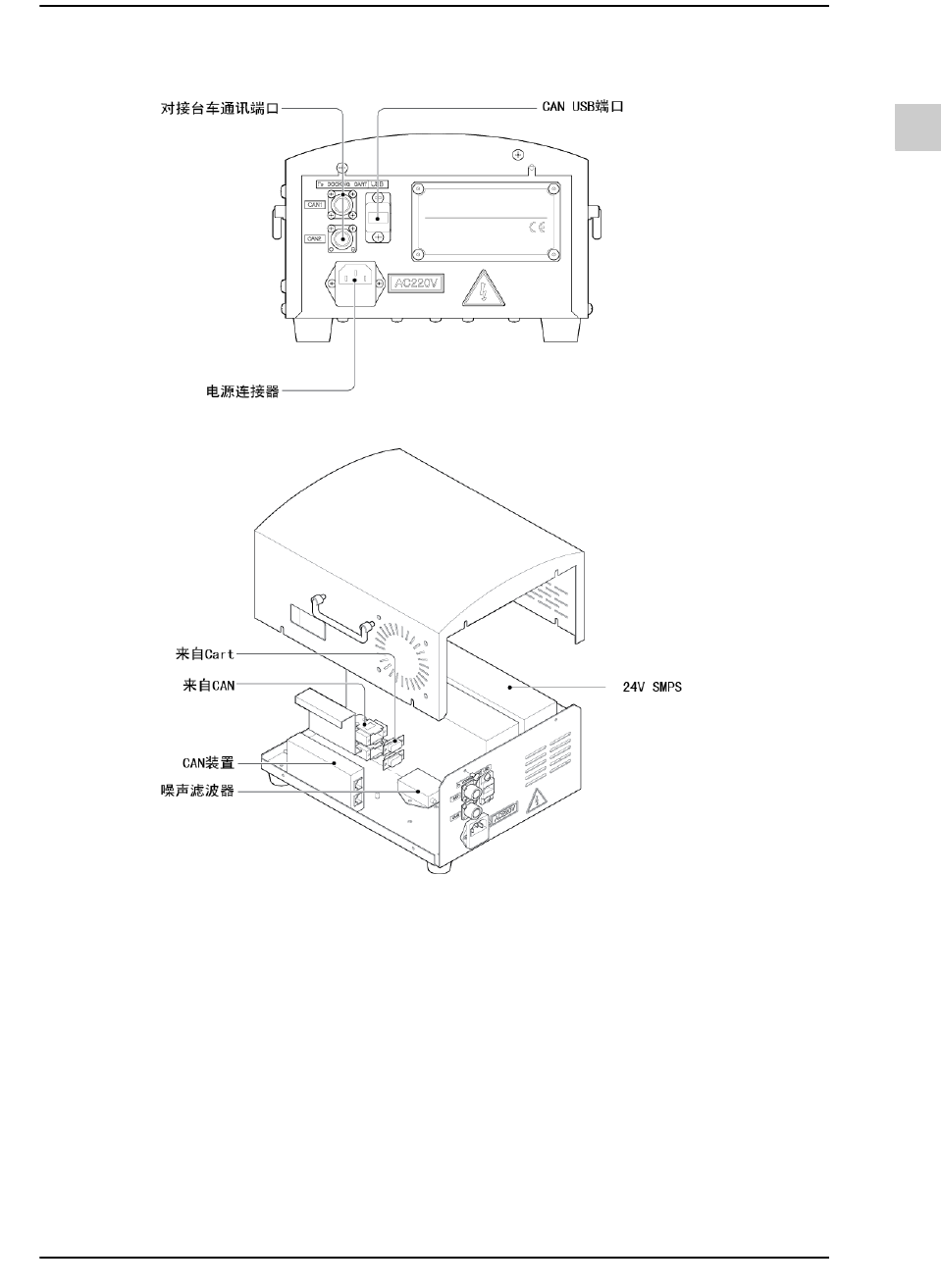

3) Feeder Setup Box 背面
4) Feeder Setup Box 内部
2.2.1.4.
装置构成要素
Feeder Setup Box的构成要素如下。
Feeder Setup Box本体
Docking Cart连接电缆2 个
USB连接(延长)电缆1个
电源电缆1个
