2 Sicherheit 2.2 Warnschilder Bedienungsanleitung SIPLACE Tray Unit 08/2021 23 Abb.9: Warnschilder - Teil 3 1 Warnschild: Handverletzungen – W024 2 Warnschild: Keine Ansatzpunkte für den Transport mit Hubwagen oder Gab…
2 Sicherheit
2.2 Warnschilder
22 Bedienungsanleitung SIPLACE Tray Unit 08/2021

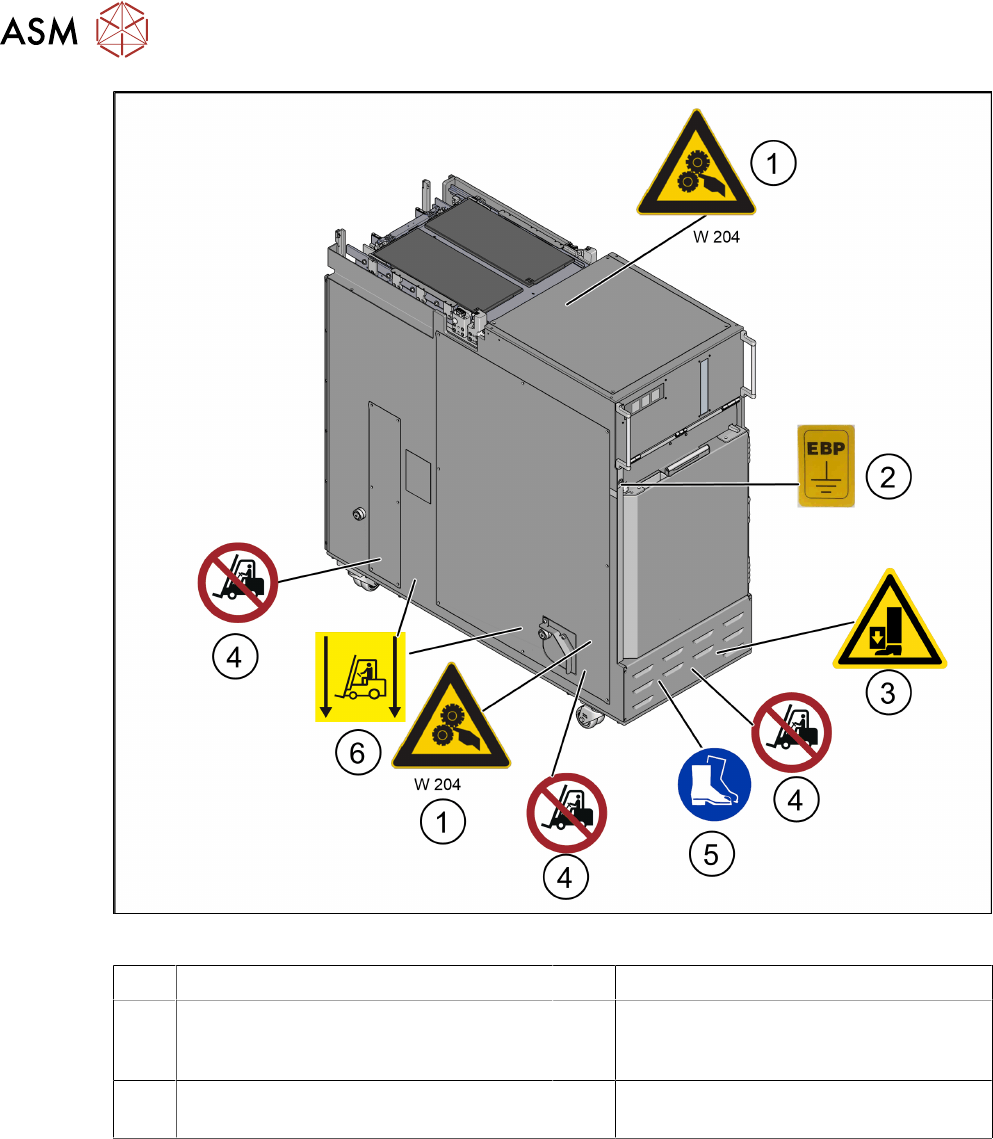

Abb.8: Warnschilder - Teil 2
1 Warnschild: Handverletzungen – W024 2 Externer Erdungspunkt
3 Warnschild: Quetschgefahr für die Füße 4 Warnschild: Keine Ansatzpunkte für den
Transport mit Hubwagen oder Gabelsta-
pler
5 Obligatorisches Schild: Sicherheitsschu-
he
6 Warnschild: Ansatzpunkt für den Trans-
port mit Hubwagen oder Gabelstapler
2 Sicherheit
2.2 Warnschilder
Bedienungsanleitung SIPLACE Tray Unit 08/2021 23

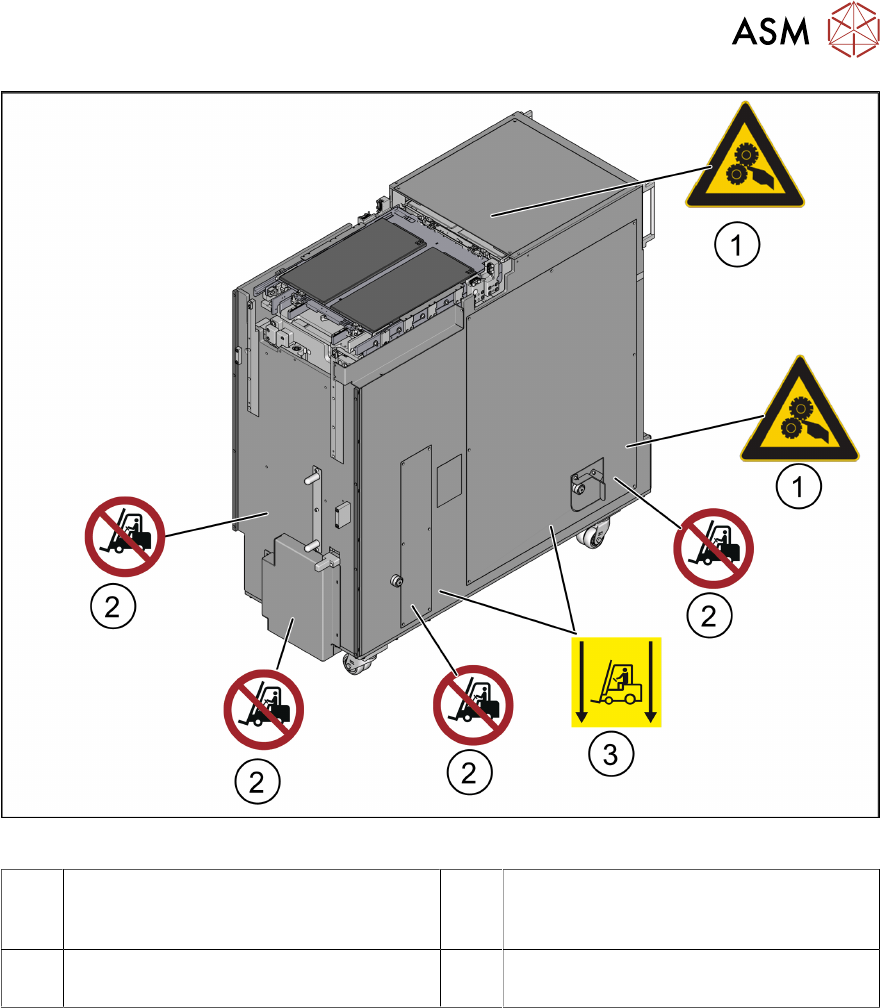

Abb.9: Warnschilder - Teil 3
1 Warnschild: Handverletzungen – W024 2 Warnschild: Keine Ansatzpunkte für den
Transport mit Hubwagen oder Gabelsta-
pler
3 Warnschild: Ansatzpunkt für den Trans-
port mit Hubwagen oder Gabelstapler
2 Sicherheit
2.2 Warnschilder
24 Bedienungsanleitung SIPLACE Tray Unit 08/2021

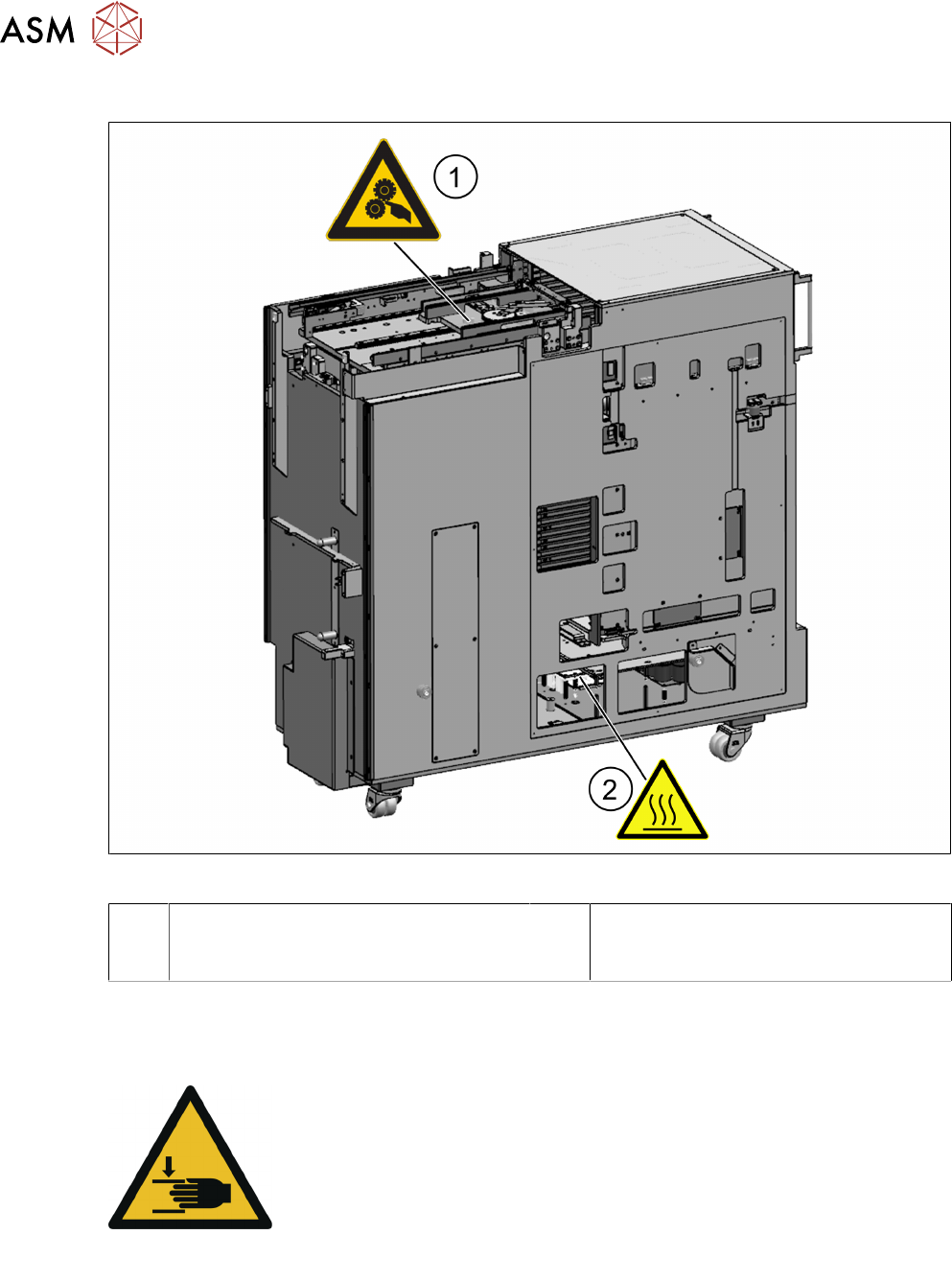

2.2.3 Warnschilder in der Maschine
Abb.10: Warnschilder in der SIPLACE Tray Unit
1 Warnschild: Handverletzungen – W204 2 Thermische Gefährdung durch heiße
Oberfläche - Im MHCU Cpl. Modul (hin-
ter der Abdeckung)
2.2.4 Beschreibung der Warnschilder
2.2.4.1 Warnschild: Handverletzungen – W024
Abb.11: Warnschild W024 [03155346‑xx]
Warnung vor Handverletzungen
Das Hineinfassen kann zu Verletzungen an Ar-
men und Händen führen.
► Nicht in die laufende Maschine greifen.
► Greifen Sie nicht mit Armen und Händen in
den Einzugsbereich, während die
SIPLACE Tray Unit an den Bestückungs-
automaten andockt.
Anzahl pro Maschine: 3 (nicht für China)
Sehen Sie dazu auch...
2 2.2.1 "Warnschilder an der Maschine" [}18]
