3 Maschinenbeschreibung
3.1 Funktionsübersicht
42 Bedienungsanleitung SIPLACE Tray Unit 08/2021
Abb.30: 2-stufige Trägerabgabe für SIPLACE Tray Unit - Z-Höhe
3.1.5 Flächenmagazinträger (FMT)
Die Flächenmagazinträger (FMT) sind so dimensioniert, dass sie bis zu zwei Fächer aufnehmen
können. Die Flächenmagazinträger für die SIPLACE Tray Unit haben einen RFID mit einer eindeu-
tigen Kennung. Für jedes Fach gibt es zwei 2D-Barcodes für zwei verschiedene Flächenmagazin-
träger. Diese 2D-Barcodes werden für die Bestückung der Flächenmagazinträger im Vorrüstbe-
reich verwendet. Die Flächenmagazinträger für die SIPLACE Tray Unit können mit der Bestück-
Funktion für Flächenmagazinträger in der ASM Setup Center-Anwendung vorbereitet werden
(siehe ASM Setup Center Benutzerhandbuch für weitere Informationen).
3 Maschinenbeschreibung
3.1 Funktionsübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 43
Abb.31: FMT - Übersicht
1 RFID-Position 2 Biegekanten zur Positionierung
3 Einrasthaken
3.1.6 JEDEC-Flächenmagazinträger
An jeder Seite der JEDEC-Flächenmagazinträger sind speziell gebogene Kanten, um die JEDEC-
Träger richtig zu positionieren und zu klemmen.
Abb.32: WPTC - JEDEC-Träger (alte Version)
1 Halterung für Flächenmagazinträger
(Option)
2 JEDEC-Träger
3 Maschinenbeschreibung
3.2 Technische Daten
44 Bedienungsanleitung SIPLACE Tray Unit 08/2021
3.2 Technische Daten
3.2.1 Abmessungen und Gewicht
Übersicht

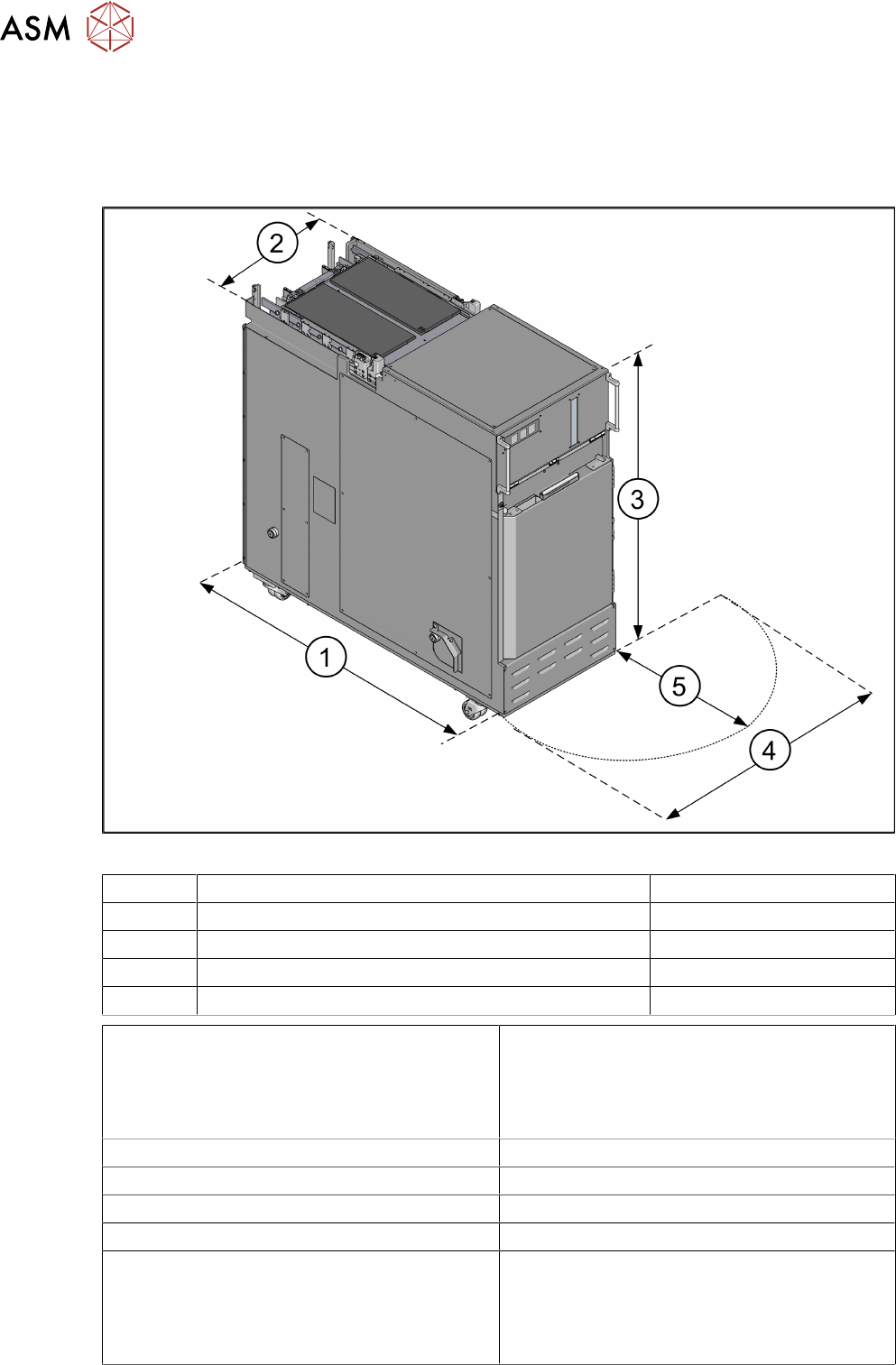

Abb.33: Abmessungen SIPLACE Tray Unit
1 Länge 956 mm
2 Breite 425 mm
3 Höhe 917 mm
4 Breite - Tür des Hauptbevorratungsmoduls geöffnet 735 mm
5 Länge - Tür des Hauptbevorratungsmoduls geöffnet 336 mm
SMEMA-Höhe:
●
bei SMEMA 900 mm LP-Transporthöhe
●
bei SMEMA 930 mm LP-Transporthöhe
●
bei SMEMA 950 mm LP-Transporthöhe
●
917 mm
●
947mm
●
967 mm
Gewicht 110 kg
Gewicht (Grundausstattung) ca. 150 kg (mit FMT)
Gewicht (vollständig gerüstet) ca. 195 kg (mit FMT + FMT-BE)
Flächenlast 0,295 kN/cm²
Speicherkapazität
●
Hauptbevorratungsmodul
●
Cache-Bevorratungsmodul
●
Nachfüllebene
●
max. 30 FMT
●
max. 12 FMT
●
max. 1 FMT
