3 Maschinenbeschreibung 3.1 Funktionsübersicht 42 Bedienungsanleitung SIPLACE Tray Unit 08/2021 Abb.30: 2-stufige Trägerabgabe für SIPLACE Tray Unit - Z-Höhe 3.1.5 Flächenmagazinträger (FMT) Die Flächenmagazinträger (FM…
3 Maschinenbeschreibung
3.1 Funktionsübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 41
Der umgekehrte Zyklus wird auch für die Rückführung eines Trägers aus der Abholposition in das
Cache-/Hauptbevorratungsmodul verwendet.
Das folgende Diagramm zeigt den Ablauf der Flächenmagazinträger-Abgabe.
2-stufige Trägerabgabe für SIPLACE Tray Unit
Abb.29: 2-stufige Trägerabgabe für SIPLACE Tray Unit
1 SIPLACE Tray Unit 2 Abholposition
3 Maschinenbeschreibung
3.1 Funktionsübersicht
42 Bedienungsanleitung SIPLACE Tray Unit 08/2021
Abb.30: 2-stufige Trägerabgabe für SIPLACE Tray Unit - Z-Höhe
3.1.5 Flächenmagazinträger (FMT)
Die Flächenmagazinträger (FMT) sind so dimensioniert, dass sie bis zu zwei Fächer aufnehmen
können. Die Flächenmagazinträger für die SIPLACE Tray Unit haben einen RFID mit einer eindeu-
tigen Kennung. Für jedes Fach gibt es zwei 2D-Barcodes für zwei verschiedene Flächenmagazin-
träger. Diese 2D-Barcodes werden für die Bestückung der Flächenmagazinträger im Vorrüstbe-
reich verwendet. Die Flächenmagazinträger für die SIPLACE Tray Unit können mit der Bestück-
Funktion für Flächenmagazinträger in der ASM Setup Center-Anwendung vorbereitet werden
(siehe ASM Setup Center Benutzerhandbuch für weitere Informationen).
3 Maschinenbeschreibung
3.1 Funktionsübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 43

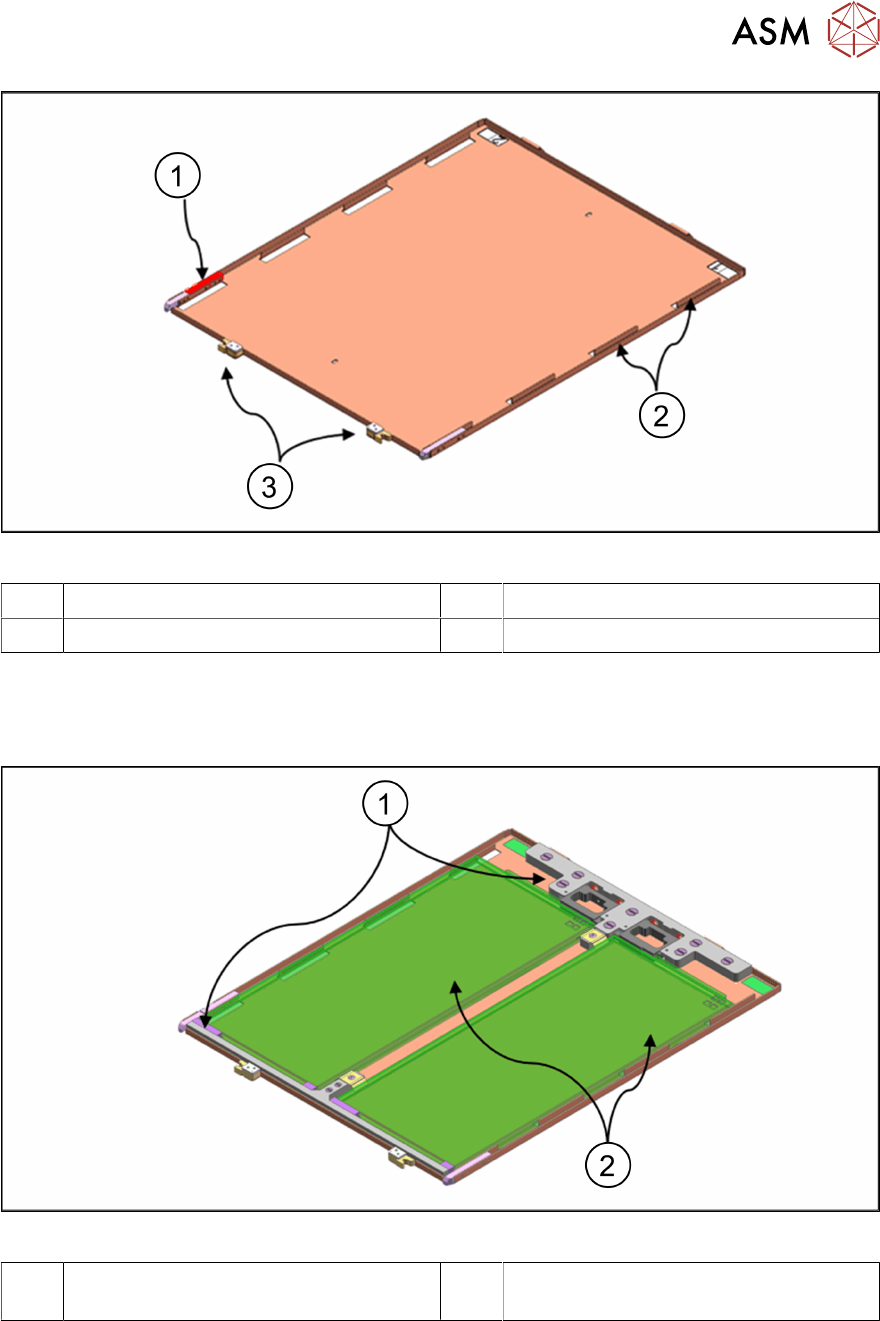

Abb.31: FMT - Übersicht
1 RFID-Position 2 Biegekanten zur Positionierung
3 Einrasthaken
3.1.6 JEDEC-Flächenmagazinträger
An jeder Seite der JEDEC-Flächenmagazinträger sind speziell gebogene Kanten, um die JEDEC-
Träger richtig zu positionieren und zu klemmen.
Abb.32: WPTC - JEDEC-Träger (alte Version)
1 Halterung für Flächenmagazinträger
(Option)
2 JEDEC-Träger
