6 Funktionen am Stationsrechner (ab SR714.0)
6.1 Setup Location
66 Bedienungsanleitung SIPLACE Tray Unit 08/2021
Abb.49: Stationssoftware - Ansicht Setup-Location -SIPLACE Tray Unit
Ausgewählte FM
Schaltflä-
che
Beschreibung
Auswahl Select empty trays
Wählt alle Flächenmagazine aus, die keine Bauelemente enthalten.
Select trays deactivated automatically.
Wählt alle Flächenmagazine aus, die vom System deaktiviert wurden.
Select trays deactivated by operator
Wählt alle Flächenmagazine aus, die vom Bediener deaktiviert wurden.
Select trays not used by setup
Wählt alle Flächenmagazine aus, die von der derzeit gültigen Rüstung nicht verwen-
det werden.
Select all
Alle Einträge in der Liste werden ausgewählt.
Deselect all
Die Auswahl aller Einträge in der Liste wird rückgängig gemacht.
6 Funktionen am Stationsrechner (ab SR714.0)
6.1 Setup Location
Bedienungsanleitung SIPLACE Tray Unit 08/2021 67
Schaltflä-
che
Beschreibung
Actions Set full
Die maximale Anzahl der Bauelemente wird jeweils als aktueller Füllstandswert ein-
getragen und das Magazin wieder in Betrieb genommen.
Set empty
Bestätigt, dass die Flächenmagazine entleert wurden.
Enable
Nimmt die gewählten Flächenmagazine wieder in Betrieb.
Disable
Nimmt die gewählten Flächenmagazine außer Betrieb.
Clear entry
Bestätigt das manuelle Entfernen der gewählten Flächenmagazine und entfernt die
entsprechende Zeile aus der Liste.
Single Tray
Schaltfläche Beschreibung
Correct positi-
ons...
(Kann nur ab Bedienebene „Service“ aktiviert werden).
Öffnet ein Dialogfeld zur manuellen Korrektur der BE-Abholposition.
Change accelera-
tion...
Öffnet ein Dialogfeld, in dem Sie die maximal zulässige Beschleunigung
beim Transport eines Flächenmagazinträgers mit dem jeweiligen Bauele-
ment angeben können.
Flächenmagazinträger
Schaltflä-
che
Beschreibung
Provide Transportiert den FM-Träger von der jeweiligen Ebene in die Position, aus der die
Bauelemente vom Bestückkopf abgeholt werden können.
Move to
refill level
Holt den FM-Träger aus der entsprechenden Ebene und transportiert ihn in die Nach-
füllebene.
Der FM-Träger kann dann entfernt werden.
6 Funktionen am Stationsrechner (ab SR714.0)
6.1 Setup Location
68 Bedienungsanleitung SIPLACE Tray Unit 08/2021

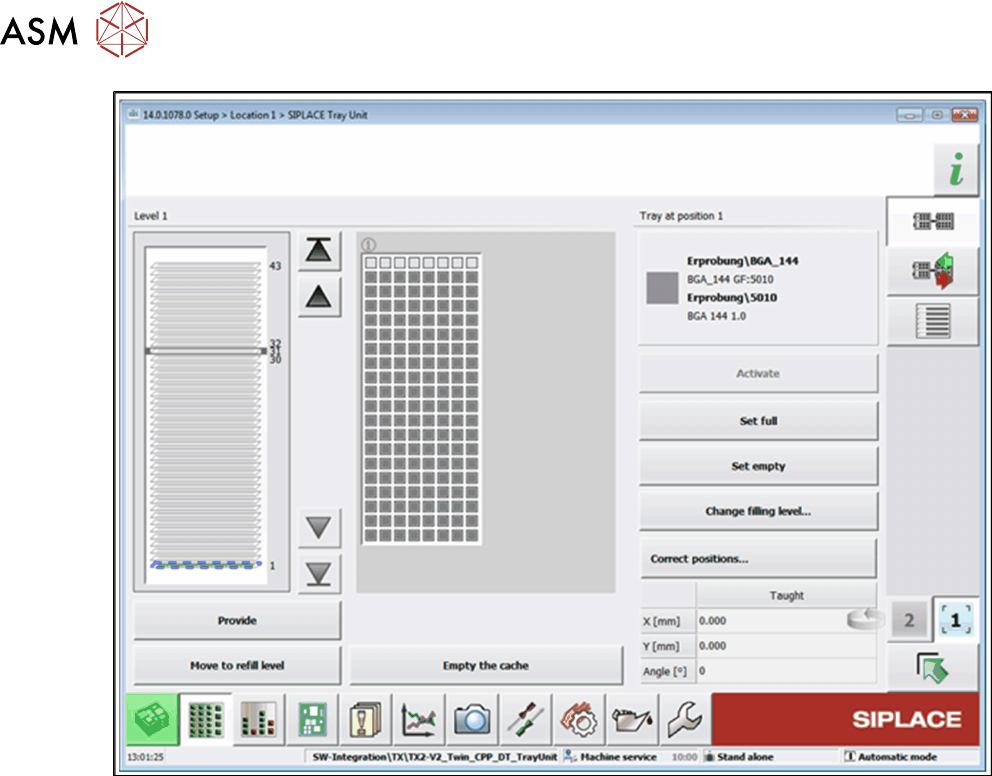

Abb.50: Stationssoftware - Ansicht Setup-Location -SIPLACE Tray Unit
6.1.1 Ansicht "Filling"
► Wählen Sie die Ansicht Setup (1).
► Wählen Sie die Ansicht Location (2).
► Wählen Sie Tray Unit (3).
ð Die Ansicht SIPLACE Tray Unit wird geöffnet.
