3 Maschinenbeschreibung 3.2 Technische Daten 48 Bedienungsanleitung SIPLACE Tray Unit 08/2021
3 Maschinenbeschreibung
3.2 Technische Daten
Bedienungsanleitung SIPLACE Tray Unit 08/2021 47
3.2.3 Elektrischer Anschluss am Bestückautomaten
Die Stromversorgung der SIPLACE Tray Unit erfolgt mit DC 26-30 V (nominal 28 VDC), 250 W
vom Bestückautomaten.
Die Kommunikation zwischen SIPLACE Tray Unit und Bestückautomat erfolgt über MCAN. Für die
Verbindung zwischen SIPLACE Tray Unit und Bestückautomat wird ein Harting-Stecker mit Füh-
rungsvorrichtung verwendet.
SIPLACE Tray Unit ist Teil der Sicherheitsschleife des Bestückautomaten.
Abb.36: Anschluss an Bestückautomaten
1 Aufnahmestifte 2 Sicherheitsschalter-Betriebsschlüssel
3 Harting-Stecker mit Führungsvorrich-
tung
3.2.3.1 Umweltbedingungen für den Betrieb
Raumtemperatur Zwischen 15°C und 35°C
Luftfeuchtigkeit 30 - 75 % (im Mittel nicht höher als 45 %, so
dass Kondensation an der Maschine auf jeden
Fall ausgeschlossen ist)
3 Maschinenbeschreibung
3.2 Technische Daten
48 Bedienungsanleitung SIPLACE Tray Unit 08/2021
4 Aufstellen und Inbetriebnahme
4.1 Transport- und Lieferkonfiguration
Bedienungsanleitung SIPLACE Tray Unit 08/2021 49
4 Aufstellen und Inbetriebnahme
4.1 Transport- und Lieferkonfiguration
4.1.1 Lieferverpackung
Die SIPLACE Tray Unit wird in Kunststofffolie verpackt auf einer Holzpalette oder in einer Holz-
Transportkiste ausgeliefert. Wir empfehlen, die Transportkiste bzw. die Palette mit der Verpackung
für einen späteren Gebrauch aufzubewahren.
4.1.1.1 Transport-Umgebungsbedingung
Temperatur max. 70°C
Luftfeuchtigkeit 60%
4.1.1.2 Lieferverpackungsabmessungen

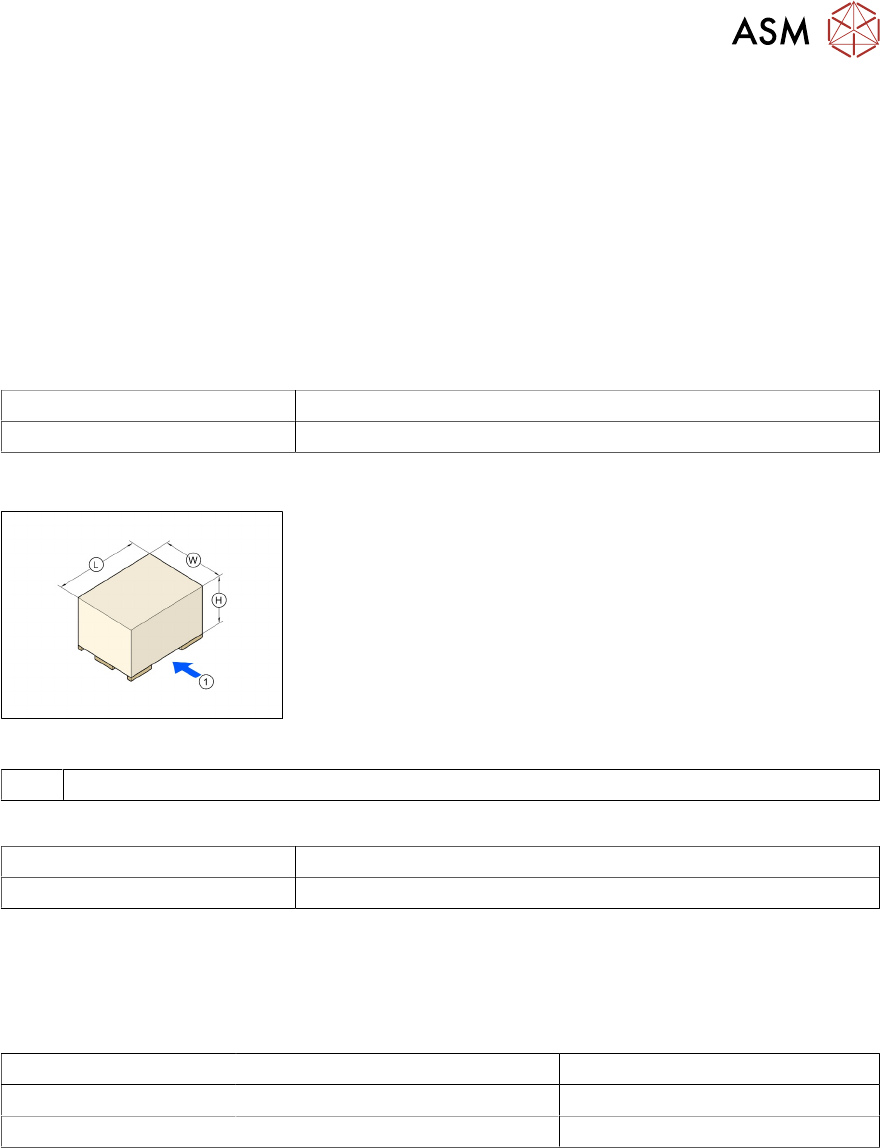

Abb.37: Transportkiste - horizontal
1 Ansatzpunkte für Palettenhubwagen
Die Abmessungen der Palette bzw. Transportkiste sind in der folgenden Tabelle angegeben:
Holzpalette (L x B) 1165 mm x 855 mm
Holz-Transportkiste (L x B x H) 1165 mm x 855 mm x 1235mm
4.1.1.3 Gewicht der Maschine bei Versand
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Maschine, einschließlich
Verpackung.
Maschine Versand auf Holzpalette Versand in Holz-Transportkiste
SIPLACE Tray Unit ca. 240 kg ca. 240 kg
Flächenmagazinträger ca. 40 kg ca. 40 kg
4.1.2 Lieferumfang überprüfen
► Belassen Sie die Maschine in der Verpackung, bis die Raumtemperatur erreicht ist (mindes-
tens 4 Stunden). Ansonsten kann Kondensation auftreten.
► Überprüfen Sie die Lieferung auf Schäden.
► Prüfen Sie die Schocksensoren an der Transportkiste.
► Packen Sie die Maschine und das Zubehör aus und prüfen Sie die Lieferung mit Hilfe des Lie-
ferscheins auf Vollständigkeit.
► Dokumentieren Sie das Ergebnis im Installationsbericht/Abnahmeprotokoll.
