5 Aufgaben für das Bedienpersonal
5.5 Rüstung der SIPLACE Tray Unit
Bedienungsanleitung SIPLACE Tray Unit 08/2021 61
5.5.3 Rüstung der SIPLACE Tray Unit mit Setup Center
Kitting der Flächenmagazinträger für SIPLACE Tray Unit
Die Flächenmagazinträger für die SIPLACE Tray Unit haben für beide JEDEC-Flächenmagazine
(links und rechts) RFIDs. Zusätzlich ist an beiden Seiten eines Flächenmagazinträgers ein 2D Bar-
code angebracht. Mit diesem Barcode kann ein Kitting der Flächenmagazinträger im Vorrüstbe-
reich erfolgen. Somit kann die Rüstung vorbereitet werden und eine Rüstkontrolle an der Station ist
nicht mehr erforderlich. Diese Vorgehensweise wird die Produktwechselzeiten reduzieren. Grund-
sätzlich kann ein Flächenmagazinträger für die SIPLACE Tray Unit nur über das Flächenmagazin-
träger-Kitting vorbereitet werden.
Abb.44: Flächenmagazinträger-Barcode – Beispiel mit JEDEC-FM
1 2D-Barcode Flächenmagazinträger für
Fach 1
2 2D-Barcode Flächenmagazinträger für
Fach 2
3 Flächenmagazinträger 4 Flächenmagazin (JEDEC-FM)
► Scannen Sie den Barcode des Flächenmagazinträgers.
ð Fach 1 auf der linken Seite
ð Fach 2 auf der rechten Seite
HINWEIS
Flächenmagazinträger für die SIPLACE Tray Unit rüsten
Die Vorgehensweise zur Rüstung der Flächenmagazinträger für die SIPLACE Tray Unit fin-
den Sie im aktuellen Benutzerhandbuch ASM Setup Center [Art.-Nr. 00900009-xx].
Siehe das Kapitel Kitting the waffle pack tray carriers for the SIPLACE Tray Unit.
5 Aufgaben für das Bedienpersonal
5.5 Rüstung der SIPLACE Tray Unit
62 Bedienungsanleitung SIPLACE Tray Unit 08/2021
5.5.3.1 Setup Center GUI - Szenarien
Die folgenden Bilder zeigen verschiedene Szenarien für Setup Center-Rüstungen.

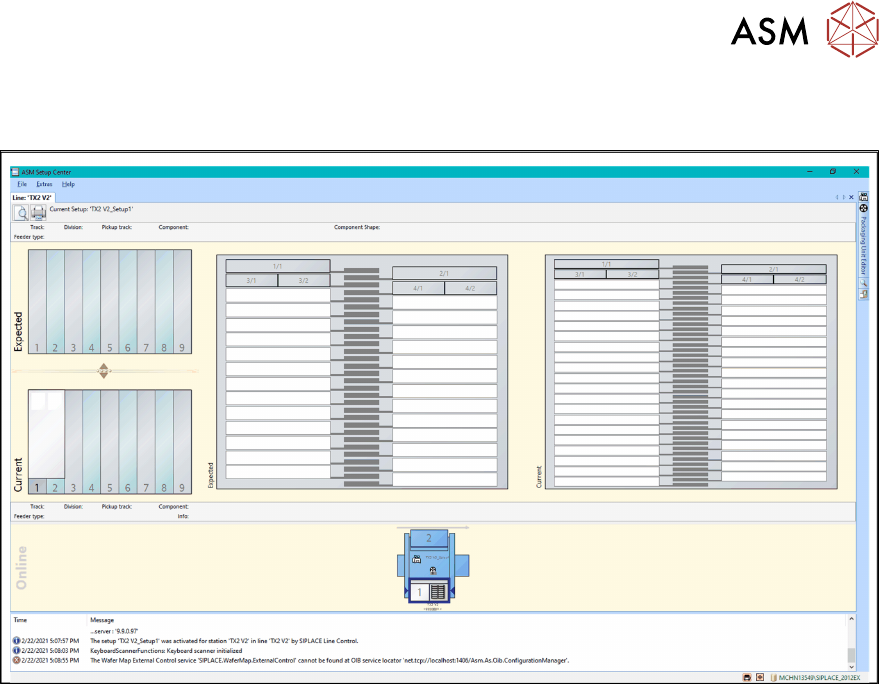

Kein Flächenmagazinträger bestückt
Abb.45: Setup Center GUI - Kein FM bestückt
Teilweise mit FMT gekittet
Abb.46: Setup Center GUI – Teilweise mit FMT bestückt
5 Aufgaben für das Bedienpersonal
5.5 Rüstung der SIPLACE Tray Unit
Bedienungsanleitung SIPLACE Tray Unit 08/2021 63
Vollständig mit FMT mit allen in der Zielrüstung angegebenen Bauelementen
gekittet
Abb.47: Setup Center GUI – FMT bestückt – Alle Bauelemente geprüft
