1 Einleitung 1.1 Maschinenübersicht Bedienungsanleitung SIPLACE Tray Unit 08/2021 7 1 Einleitung Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Instandhaltung der SIPLACE Tray U…
6 Bedienungsanleitung SIPLACE Tray Unit 08/2021
Inhaltsverzeichnis
1 Einleitung
1.1 Maschinenübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 7
1 Einleitung
Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und
Instandhaltung der SIPLACE Tray Unit zu beachten sind. Durch den Einsatz der SIPLACE Tray
Unit entsteht beim Einlagern und automatischen Wechseln der Flächenmagazine kein unnötiger
Zeitverlust.
Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung
von Sachschäden beachten müssen.
Dieses Dokument ist die Original-Bedienungsanleitung.
1.1 Maschinenübersicht
Abb.1: SIPLACE Tray Unit - Übersicht
1 Transport mit Flächenmagazinträgern
(FMT)
2 Wichtige Taster mit LED-Anzeige
3 Cache-Bevorratungsmodul (bis zu 12
FMT)
4 Griffe für das Verfahren der SIPLACE
Tray Unit
5 Nachfüllmodul 6 Haupt-Bevorratungsmodul (bis zu 30
FMT)
1 Einleitung
1.1 Maschinenübersicht
8 Bedienungsanleitung SIPLACE Tray Unit 08/2021
SIPLACE Tray Unit auf SIPLACE TX
Eine SIPLACE Tray Unit kann nur an der SIPLACE TX1/TX2 V2 an Stellplatz 1 angedockt werden.
Der Standplatz 1 von SIPLACE TX muss mit dem SIPLACE Tray Unit-Einsatzsystem ausgestattet
sein.

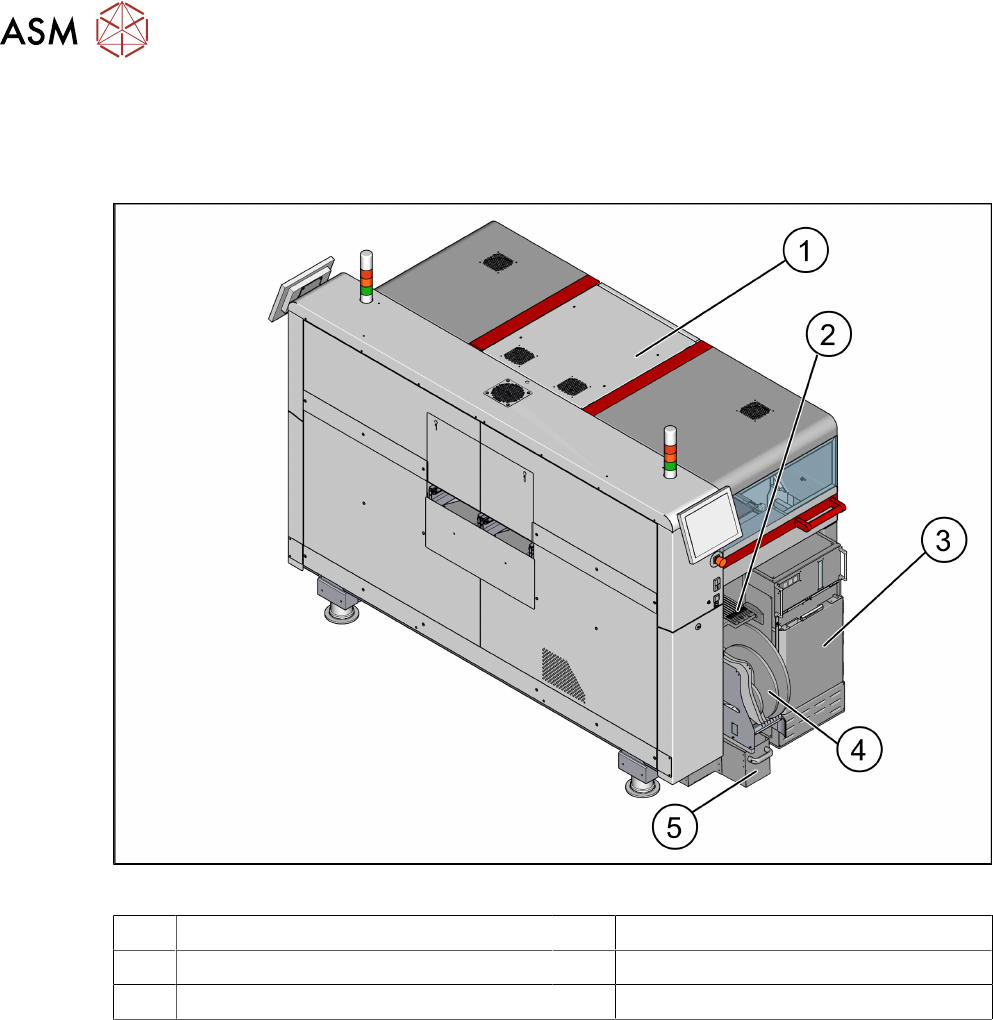

Abb.2: SIPLACE Tray Unit an SIPLACE TX1/TX2 V2
1 SIPLACE TX1/TX2 V2 2 Fester BE-Tisch mit 9 Spuren
3 SIPLACE Tray Unit 4 Gurtrollencontainer
5 Gurtabfallbehälter
Fester BE-Tisch
Ein fester BE-Tisch mit 9 Spuren für Förderer befindet sich neben der SIPLACE Tray Unit. Zur Ver-
messung des festen Tisches stehen zwei Marken zur Verfügung.
Der Gurtrollen-Container kann Spulen mit einem Durchmesser von bis zu 17" aufnehmen. Der Gur-
tabfallbehälter muss zum Entleeren aus der SIPLACE Tray Unit herausgezogen werden.
