4 Aufstellen und Inbetriebnahme
4.5 SIPLACE Tray Unit auf die SMEMA-Höhe einstellen
54 Bedienungsanleitung SIPLACE Tray Unit 08/2021
Abb.39: Beispiel: Transportsicherung für das Transportmodul
4.5 SIPLACE Tray Unit auf die SMEMA-Höhe einstellen
Die SIPLACE Tray Unit kann auf die folgenden SMEMA-Höhen des Bestückautomaten eingestellt
werden. Die SIPLACE Tray Unit steht auf vier Rädern mit einem Abstandsklotz.
Abb.40: SMEMA-Höhen-Anpasser
1 Höheneinstellblock für SMEMA 950mm 2 Höheneinstellblock für SMEMA 930mm
(Standardhöhe)
3 Abstandsklotz SMEMA 900mm für ein
Rad
Abstandsklotz SMEMA 900mm für drei
Räder
► Heben Sie die SIPLACE Tray Unit mit einem Hubwagen an.
► Montieren Sie die entsprechenden Höheneinstellblöcke für die gewünschte SMEMA Höhe.
► Senken Sie nun die SIPLACE Tray Unit mit dem Hubwagen vorsichtig ab, bis die Räder mit
Abstandsblock gleichmäßig den Boden berühren.
5 Aufgaben für das Bedienpersonal
5.1 SIPLACE Tray Unit an- und abdocken
Bedienungsanleitung SIPLACE Tray Unit 08/2021 55
5 Aufgaben für das Bedienpersonal
5.1 SIPLACE Tray Unit an- und abdocken
5.1.1 Allgemeines
Abb.41: SIPLACE TX mit SIPLACE Tray Unit
1 Taster zum An- und Abdocken der
SIPLACE Tray Unit
2 Griffe
Sicherheit
► Bitte beachten Sie die Sicherheitshinweise. Siehe 2.4.2 "Sicherheitshinweise zum An- und Ab-
docken der SIPLACE Tray Unit" [}28].
Allgemeines
► Stellen Sie sicher, dass die SIPLACE Tray Unit vor dem Andocken bzw. Abdocken keine FMT
enthält.
► Schließen Sie die Schutzabdeckungen des Bestückautomaten. Die SIPLACE Tray Unit kann
nur angedockt werden, wenn die Schutzabdeckungen des Bestückautomaten geschlossen
sind.
► Drücken Sie den Taster (1) zum Andocken und Abdocken der SIPLACE Tray Unit.
► Schieben Sie die SIPLACE Tray Unit mit beiden Händen an den Griffen (2) in den Bestück-
automaten hinein bzw. ziehen Sie sie heraus.
► Prüfen Sie, ob sich der Bestückkopf außerhalb des Bereichs der SIPLACE Tray Unit befindet.
► Achten Sie beim Einschieben der SIPLACE Tray Unit in den Bestückautomaten darauf, dass
Sie mit den Verriegelungsklinken nicht gegen Hindernisse stoßen.
► Schieben Sie die SIPLACE Tray Unit vorsichtig in den Bestückautomaten.
5 Aufgaben für das Bedienpersonal
5.2 Hauptbevorratungsmodul öffnen/schließen
56 Bedienungsanleitung SIPLACE Tray Unit 08/2021
5.1.2 SIPLACE Tray Unit andocken
► Schieben Sie die SIPLACE Tray Unit in den Automaten, bis die Schlepphebel die Lager be-
rühren.
► Drücken Sie den Taster am Bestückautomaten zum Andocken und Abdocken der SIPLACE
Tray Unit.
ð Der Gleithebel wird über einen Zylinder aktiviert und hebt und zieht die SIPLACE Tray Unit
in den Bestückautomaten.
ð Während die SIPLACE Tray Unit in den Automaten gezogen wird, wird gleichzeitig der
Strom-/Signalanschluss der SIPLACE Tray Unit eingerastet.
ð Durch das Einrasten des Aufnahmestifts wird die Positioniergenauigkeit der SIPLACE Tray
Unit sichergestellt.
5.1.3 SIPLACE Tray Unit abdocken
SIPLACE Tray Unit abdocken
► Drücken Sie den Taster am Bestückautomaten zum Andocken und Abdocken der SIPLACE
Tray Unit.
ð Der Gleithebel wird über einen Zylinder aktiviert, um die Lager der SIPLACE Tray Unit aus-
zuhaken.
ð Gleichzeitig geben die Ausfahrzylinder der SIPLACE Tray Unit einen Anschub, um die
Ausfahrbewegung der SIPLACE Tray Unit zu starten.

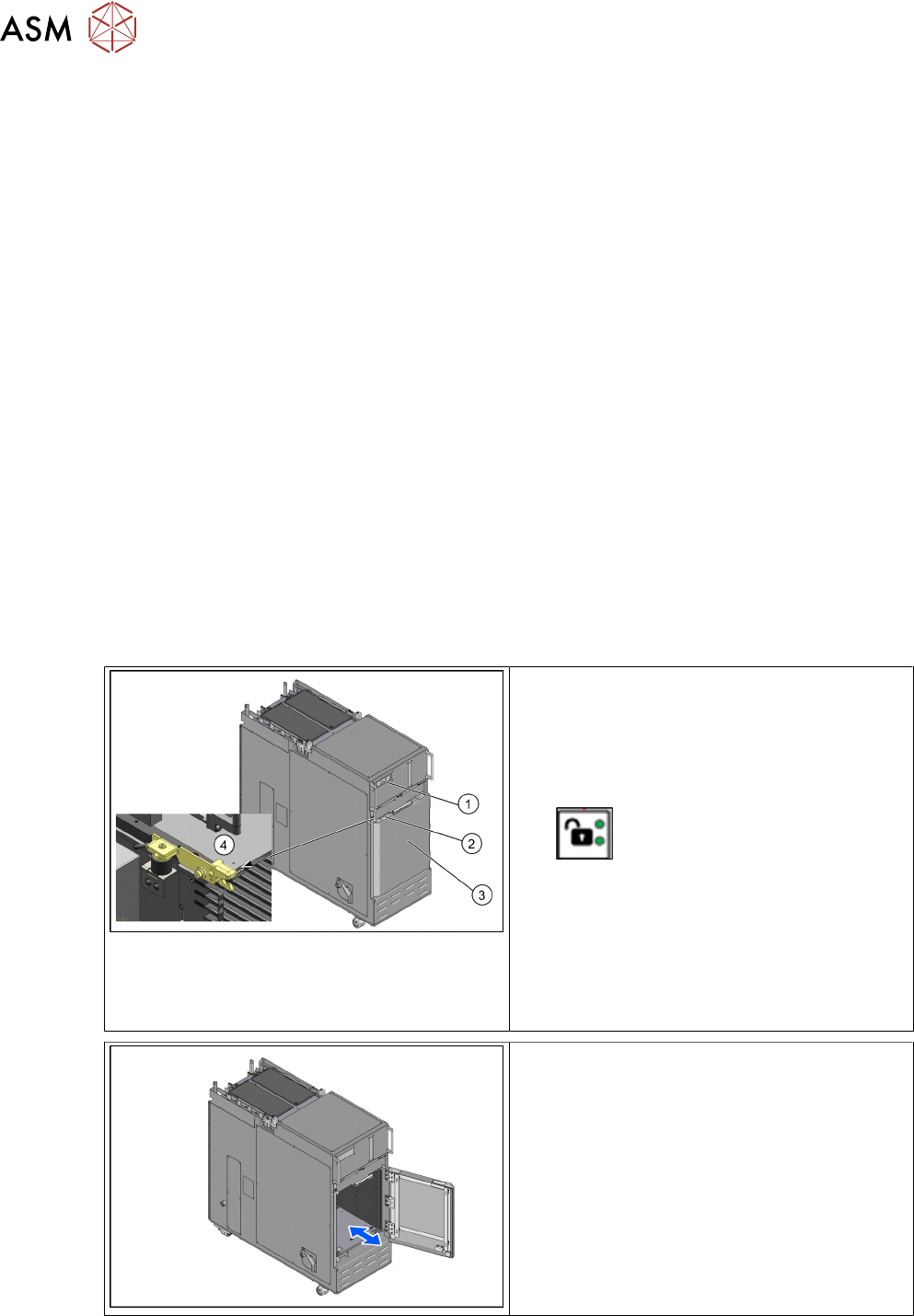

5.2 Hauptbevorratungsmodul öffnen/schließen
1. Freigabe-Taster
2. Griffmulde zum Öffnen und Schließen
3. Tür des Hauptbevorratungsmoduls
4. Entriegelungshebel
► Drücken Sie den Freigabe-Taster (1)
, um das Hauptbevorratungsmodul
zu entriegeln.
► Drücken Sie den mechanischen Entriege-
lungshebel (4) und die Tür des Hauptbe-
vorratungsmoduls kann geöffnet werden.
► Verwenden Sie zum Öffnen und Schließen
des Hauptbevorratungsmoduls (3) immer
die Griffmulde (2)
Die Tür des Hauptbevorratungsmoduls ist geöff-
net.
