3 Maschinenbeschreibung 3.1 Funktionsübersicht Bedienungsanleitung SIPLACE Tray Unit 08/2021 37 3.1.2 Einlagerungs- und Nachfüllbereich Der Einlagerungsbereich der SIPLACE Tray Unit ist in drei Bereiche unterteilt: ● Ber…
3 Maschinenbeschreibung
3.1 Funktionsübersicht
36 Bedienungsanleitung SIPLACE Tray Unit 08/2021
Freigabe-Taster und Türstatus-LEDs (2)
Grüne LED
1. Klappe des Nachfüllmoduls kann geöffnet
werden.
2. Tür des Hauptbevorratungsmoduls kann
geöffnet werden.
Informations-Taster (3) (derzeit ohne Funktion)
●
Drücken, um Informationen zur Stations-Software (SRGUI) zu erhalten.
Flächenmagazinträger-Status (4)
●
Grün
– Flächenmagazinträger (FMT) ist in Gebrauch
●
Aus
– Flächenmagazinträger (FMT) wird von der Rüstung nicht verwendet
●
Rot
– Aussortierter FMT, falscher FMT / kein Produktions-FMT eingelegt
WPTC 1- 30: Hauptbevorratungsbereich
WPTC 31: Nachfüllebene
WPTC 32-43: Cache-Einlagerungsbereich (keine LED)
3 Maschinenbeschreibung
3.1 Funktionsübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 37
3.1.2 Einlagerungs- und Nachfüllbereich
Der Einlagerungsbereich der SIPLACE Tray Unit ist in drei Bereiche unterteilt:
●
Bereich des Hauptbevorratungsmoduls
– Im Hauptbevorratungsmodul können sich bis zu 30 Flächenmagazinträger befinden.
●
Bereich des Cache-Bevorratungsmoduls
– Im Cache-Bevorratungsmodul können automatisch bis zu 12 Flächenmagazinträger einge-
lagert werden.
●
Bereich des Nachfüllmoduls
– Das Nachfüllmodul befindet sich zwischen dem Hauptbevorratungs- und dem Cache-Be-
vorratungsmodul. Ein Flächenmagazinträger kann pro Nachfüllprozess manuell in das
Nachfüllmodul eingelegt werden.
Abb.25: Funktionsübersicht - Einlagerungs- und Nachfüllmodul
3 Maschinenbeschreibung
3.1 Funktionsübersicht
38 Bedienungsanleitung SIPLACE Tray Unit 08/2021
3.1.2.1 Hauptbevorratungsmodul
Das Hauptbevorratungsmodul dient hauptsächlich zur Lagerung von Flächenmagazinträgern mit
verschiedenen für die Produktion erforderlichen Bauelementen. Eine Zugangstür ermöglicht es
dem Bediener, das Hauptbevorratungsmodul während der Vor-Rüstung mit Flächenmagazinträ-
gern zu beladen. Markierungen auf dem Bevorratungs-Kit helfen dem Benutzer, die Flächenmaga-
zinträger richtig einzusetzen.

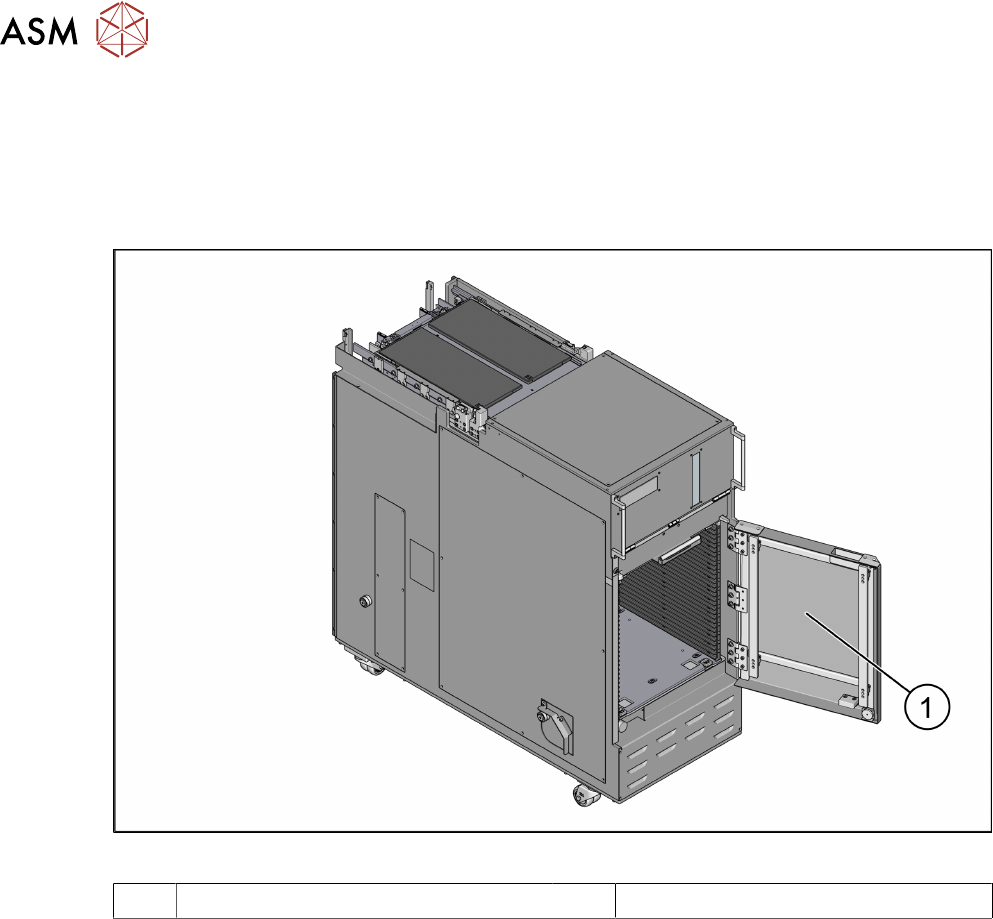

Abb.26: Hauptbevorratungsmodul - Zugangstür offen
1 Zugangstür
3.1.2.2 Nachfüllmodul
Das Nachfüllmodul ermöglicht die ergonomische Entnahme von leeren Flächenmagazinträgern
und das Einsetzen von mit Bauelementen gefüllten Flächenmagazinträgern. Das Nachfüllmodul hat
einen Z-Raum von 33,5 mm, der es ermöglicht, Flächenmagazinträger + Bauelemente auf Flä-
chenmagazinen von bis zu 33,5 mm Höhe nachzufüllen.
