4 Aufstellen und Inbetriebnahme 4.5 SIPLACE Tray Unit auf die SMEMA-Höhe einstellen 54 Bedienungsanleitung SIPLACE Tray Unit 08/2021 Abb.39: Beispiel: Transportsicherung für das Transportmodul 4.5 SIPLACE Tray Unit auf …

4 Aufstellen und Inbetriebnahme

4.4 Inbetriebnahme der Maschine

Bedienungsanleitung SIPLACE Tray Unit 08/2021 53

4.3.3 Korrosionsschutz entfernen

Die Maschinen erhalten vor Auslieferung eine Korrosionsschutzbehandlung. Wischen Sie den Kor-

rosionsschutz von allen Linearführungen mit einem fusselfreien Tuch ab.

VORSICHT

Korrosionsschutz

► Sie sollten daher den Korrosionsschutz von allen Linearführungen entfernen, wenn

Sie die beweglichen Teile zum ersten Mal während der Inbetriebnahme prüfen.

► Fetten Sie alle Linearführungen mit dem in den Wartungsanleitungen beschriebenen

Schmiermittel.

Wenn sich das Korrosionsschutzmittel mit dem Schmiermittel auf den Linearführungen vermischt,

kann dies die Lebensdauer der Linearführungen erheblich reduzieren.

VORSICHT

Linearführungen reinigen

Achten Sie darauf, dass kein Alkohol in die Linearführungen eindringt, wenn Sie die Linear-

führungen reinigen. Alkohol beschädigt die Lagerschmierung in den Führungsschlitten.

4.4 Inbetriebnahme der Maschine

4.4.1 Inbetriebnahme der Maschine am Einsatzort

► Prüfen Sie, ob alle Module korrekt montiert sind.

► Warten Sie, bis die Maschine Raumtemperatur erreicht hat (mindestens 4 Stunden). Ansons-

ten kann Kondensation auftreten.

► Wischen Sie die Linearführungsschienen mit einem fusselfreien Tuch ab, bevor Sie die Trans-

portsicherungen entfernen.

VORSICHT

Verwenden Sie keine Lösungsmittel

► Lesen Sie dazu Abschnitt 4.3.3 "Korrosionsschutz entfernen" [}53].

4.4.2 Transportsicherungen entfernen

Entfernen Sie vor der Inbetriebnahme der SIPLACE Tray Unit die Transportsicherungen.

► Entfernen Sie die Transportsicherungen für das Hauptbevorratungs- und Cache-Bevorra-

tungsmodul (Liftmodul/Z-Achse).

► Entfernen Sie die Transportsicherungen für das Transportmodul.

► Bei einem Transport der SIPLACE Tray Unit müssen die Transportsicherungen immer ange-

bracht werden.

VORSICHT

Immer Transportsicherungen anbringen

Werfen Sie die Transportsicherungen nicht weg.

► Heben Sie die Transportsicherungen für eine spätere Verwendung auf, wenn die

SIPLACE Tray Unit an einen anderen Ort transportiert werden muss.

► Bei einem Transport der SIPLACE Tray Unit müssen die Transportsicherungen immer

angebracht werden.

4 Aufstellen und Inbetriebnahme

4.5 SIPLACE Tray Unit auf die SMEMA-Höhe einstellen

54 Bedienungsanleitung SIPLACE Tray Unit 08/2021

Abb.39: Beispiel: Transportsicherung für das Transportmodul

4.5 SIPLACE Tray Unit auf die SMEMA-Höhe einstellen

Die SIPLACE Tray Unit kann auf die folgenden SMEMA-Höhen des Bestückautomaten eingestellt

werden. Die SIPLACE Tray Unit steht auf vier Rädern mit einem Abstandsklotz.

Abb.40: SMEMA-Höhen-Anpasser

1 Höheneinstellblock für SMEMA 950mm 2 Höheneinstellblock für SMEMA 930mm

(Standardhöhe)

3 Abstandsklotz SMEMA 900mm für ein

Rad

Abstandsklotz SMEMA 900mm für drei

Räder

► Heben Sie die SIPLACE Tray Unit mit einem Hubwagen an.

► Montieren Sie die entsprechenden Höheneinstellblöcke für die gewünschte SMEMA Höhe.

► Senken Sie nun die SIPLACE Tray Unit mit dem Hubwagen vorsichtig ab, bis die Räder mit

Abstandsblock gleichmäßig den Boden berühren.

5 Aufgaben für das Bedienpersonal

5.1 SIPLACE Tray Unit an- und abdocken

Bedienungsanleitung SIPLACE Tray Unit 08/2021 55

5 Aufgaben für das Bedienpersonal

5.1 SIPLACE Tray Unit an- und abdocken

5.1.1 Allgemeines

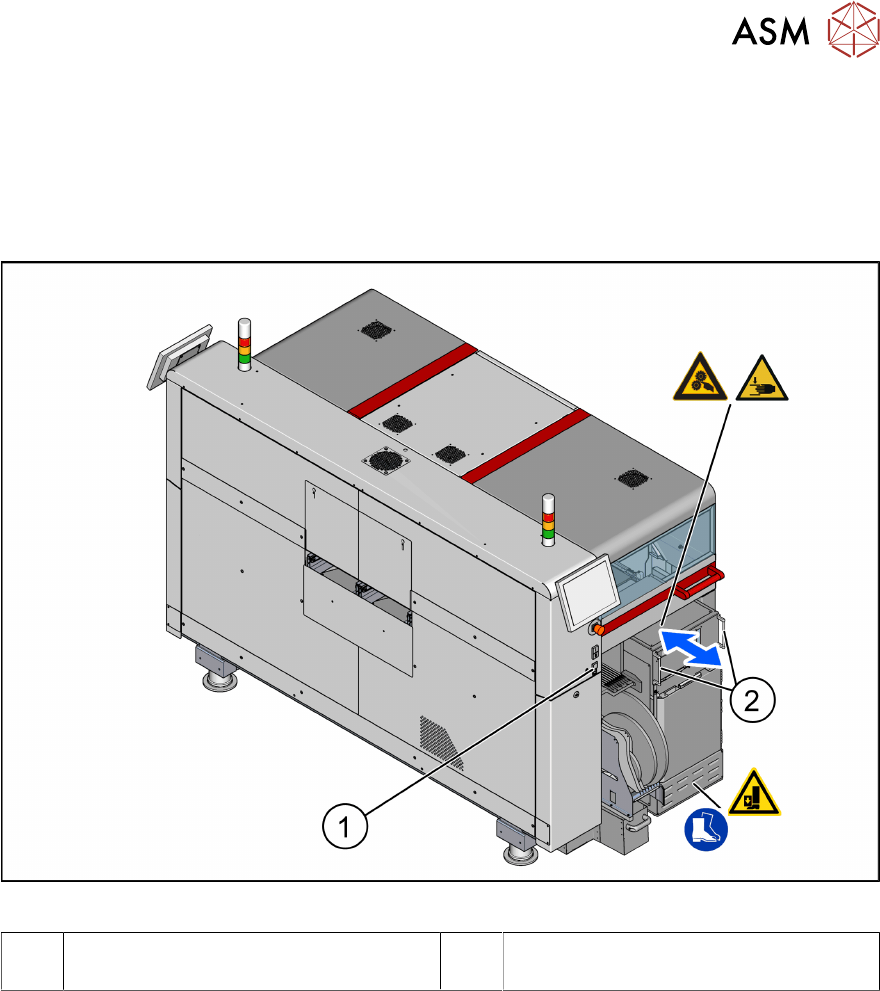

Abb.41: SIPLACE TX mit SIPLACE Tray Unit

1 Taster zum An- und Abdocken der

SIPLACE Tray Unit

2 Griffe

Sicherheit

► Bitte beachten Sie die Sicherheitshinweise. Siehe 2.4.2 "Sicherheitshinweise zum An- und Ab-

docken der SIPLACE Tray Unit" [}28].

Allgemeines

► Stellen Sie sicher, dass die SIPLACE Tray Unit vor dem Andocken bzw. Abdocken keine FMT

enthält.

► Schließen Sie die Schutzabdeckungen des Bestückautomaten. Die SIPLACE Tray Unit kann

nur angedockt werden, wenn die Schutzabdeckungen des Bestückautomaten geschlossen

sind.

► Drücken Sie den Taster (1) zum Andocken und Abdocken der SIPLACE Tray Unit.

► Schieben Sie die SIPLACE Tray Unit mit beiden Händen an den Griffen (2) in den Bestück-

automaten hinein bzw. ziehen Sie sie heraus.

► Prüfen Sie, ob sich der Bestückkopf außerhalb des Bereichs der SIPLACE Tray Unit befindet.

► Achten Sie beim Einschieben der SIPLACE Tray Unit in den Bestückautomaten darauf, dass

Sie mit den Verriegelungsklinken nicht gegen Hindernisse stoßen.

► Schieben Sie die SIPLACE Tray Unit vorsichtig in den Bestückautomaten.
