5 Aufgaben für das Bedienpersonal 5.3 Nachfüllmodul öffnen/schließen Bedienungsanleitung SIPLACE Tray Unit 08/2021 57 5.3 Nachfüllmodul öffnen/schließen Freigabe-Taster Griff zum Öffnen und Schließen Nachfüllmodulklappe …
5 Aufgaben für das Bedienpersonal
5.2 Hauptbevorratungsmodul öffnen/schließen
56 Bedienungsanleitung SIPLACE Tray Unit 08/2021
5.1.2 SIPLACE Tray Unit andocken
► Schieben Sie die SIPLACE Tray Unit in den Automaten, bis die Schlepphebel die Lager be-
rühren.
► Drücken Sie den Taster am Bestückautomaten zum Andocken und Abdocken der SIPLACE
Tray Unit.
ð Der Gleithebel wird über einen Zylinder aktiviert und hebt und zieht die SIPLACE Tray Unit
in den Bestückautomaten.
ð Während die SIPLACE Tray Unit in den Automaten gezogen wird, wird gleichzeitig der
Strom-/Signalanschluss der SIPLACE Tray Unit eingerastet.
ð Durch das Einrasten des Aufnahmestifts wird die Positioniergenauigkeit der SIPLACE Tray
Unit sichergestellt.
5.1.3 SIPLACE Tray Unit abdocken
SIPLACE Tray Unit abdocken
► Drücken Sie den Taster am Bestückautomaten zum Andocken und Abdocken der SIPLACE
Tray Unit.
ð Der Gleithebel wird über einen Zylinder aktiviert, um die Lager der SIPLACE Tray Unit aus-
zuhaken.
ð Gleichzeitig geben die Ausfahrzylinder der SIPLACE Tray Unit einen Anschub, um die
Ausfahrbewegung der SIPLACE Tray Unit zu starten.
5.2 Hauptbevorratungsmodul öffnen/schließen
1. Freigabe-Taster
2. Griffmulde zum Öffnen und Schließen
3. Tür des Hauptbevorratungsmoduls
4. Entriegelungshebel
► Drücken Sie den Freigabe-Taster (1)
, um das Hauptbevorratungsmodul
zu entriegeln.
► Drücken Sie den mechanischen Entriege-
lungshebel (4) und die Tür des Hauptbe-
vorratungsmoduls kann geöffnet werden.
► Verwenden Sie zum Öffnen und Schließen
des Hauptbevorratungsmoduls (3) immer
die Griffmulde (2)
Die Tür des Hauptbevorratungsmoduls ist geöff-
net.
5 Aufgaben für das Bedienpersonal
5.3 Nachfüllmodul öffnen/schließen
Bedienungsanleitung SIPLACE Tray Unit 08/2021 57
5.3 Nachfüllmodul öffnen/schließen
Freigabe-Taster
Griff zum Öffnen und Schließen
Nachfüllmodulklappe
► Drücken Sie den Freigabe-Taster (1)
, um das Hauptbevorratungsmodul
und die Nachfüllklappe zu entriegeln.
► Verwenden Sie zum Öffnen und Schließen
der Nachfüllklappe (2) immer den Griff (3)
1. Nachfüllmodulklappe
2. Bereich des Nachfüllmoduls
5 Aufgaben für das Bedienpersonal
5.4 Verfahren zum Wechsel der Flächenmagazinträger
58 Bedienungsanleitung SIPLACE Tray Unit 08/2021
5.4 Verfahren zum Wechsel der Flächenmagazinträger
5.4.1 Flächenmagazinträger in die SIPLACE Tray Unit einlegen

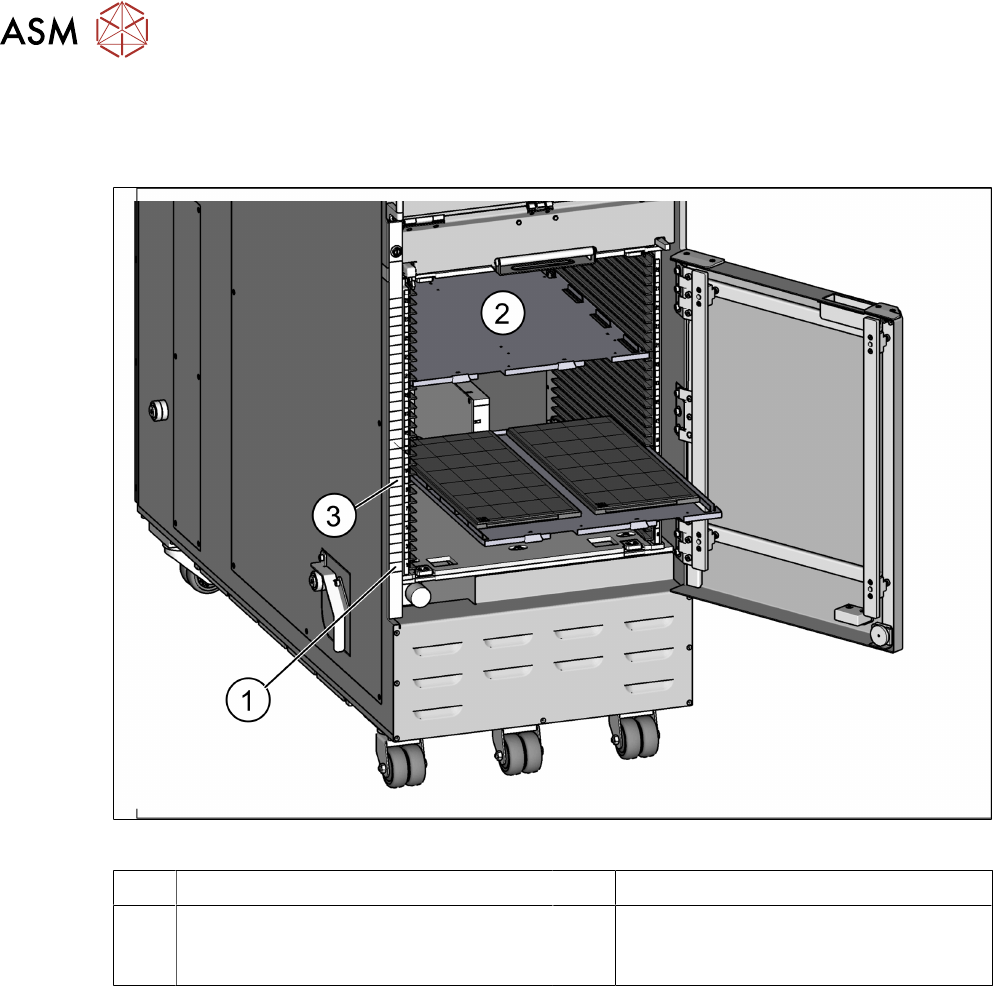

Abb.42: Flächenmagazinträger einlegen
1 Nummerierung der Ebenen 1 bis 30 2 Flächenmagazinträger
3 Beispiel: Flächenmagazinträger mit
JEDEC-Flächenmagazinen auf Ebene
10
► Legen Sie die Flächenmagazine vorsichtig ein, damit kein Bauelement ausgeworfen wird.
5.5 Rüstung der SIPLACE Tray Unit
5.5.1 Allgemeine Hinweise
●
Die SIPLACE Maschine kann keine Bauelemente von der SIPLACE Tray Unit abholen, wäh-
rend die SIPLACE Tray Unit die Magazine vom Nachfüllmodul zum Hauptbevorratungsmodul
transportiert.
●
Im Cache-Bevorratungsmodul kann sich nur ein Flächenmagazinträger mit einem Bauele-
mentnamen befinden. Das bedeutet, dass beispielsweise 4 Bauelementträger mit dem Na-
men "A" im Bereich des Hauptbevorratungsmoduls nur einen Flächenmagazinträger mit dem
Bauelement "A" im Cache-Bevorratungsmodul haben können.
