5 Aufgaben für das Bedienpersonal 5.4 Verfahren zum Wechsel der Flächenmagazinträger 58 Bedienungsanleitung SIPLACE Tray Unit 08/2021 5.4 Verfahren zum Wechsel der Flächenmagazinträger 5.4.1 Flächenmagazinträger in die S…
5 Aufgaben für das Bedienpersonal
5.3 Nachfüllmodul öffnen/schließen
Bedienungsanleitung SIPLACE Tray Unit 08/2021 57
5.3 Nachfüllmodul öffnen/schließen
Freigabe-Taster
Griff zum Öffnen und Schließen
Nachfüllmodulklappe
► Drücken Sie den Freigabe-Taster (1)
, um das Hauptbevorratungsmodul
und die Nachfüllklappe zu entriegeln.
► Verwenden Sie zum Öffnen und Schließen
der Nachfüllklappe (2) immer den Griff (3)
1. Nachfüllmodulklappe
2. Bereich des Nachfüllmoduls
5 Aufgaben für das Bedienpersonal
5.4 Verfahren zum Wechsel der Flächenmagazinträger
58 Bedienungsanleitung SIPLACE Tray Unit 08/2021
5.4 Verfahren zum Wechsel der Flächenmagazinträger
5.4.1 Flächenmagazinträger in die SIPLACE Tray Unit einlegen
Abb.42: Flächenmagazinträger einlegen
1 Nummerierung der Ebenen 1 bis 30 2 Flächenmagazinträger
3 Beispiel: Flächenmagazinträger mit
JEDEC-Flächenmagazinen auf Ebene
10
► Legen Sie die Flächenmagazine vorsichtig ein, damit kein Bauelement ausgeworfen wird.
5.5 Rüstung der SIPLACE Tray Unit
5.5.1 Allgemeine Hinweise
●
Die SIPLACE Maschine kann keine Bauelemente von der SIPLACE Tray Unit abholen, wäh-
rend die SIPLACE Tray Unit die Magazine vom Nachfüllmodul zum Hauptbevorratungsmodul
transportiert.
●
Im Cache-Bevorratungsmodul kann sich nur ein Flächenmagazinträger mit einem Bauele-
mentnamen befinden. Das bedeutet, dass beispielsweise 4 Bauelementträger mit dem Na-
men "A" im Bereich des Hauptbevorratungsmoduls nur einen Flächenmagazinträger mit dem
Bauelement "A" im Cache-Bevorratungsmodul haben können.
5 Aufgaben für das Bedienpersonal
5.5 Rüstung der SIPLACE Tray Unit
Bedienungsanleitung SIPLACE Tray Unit 08/2021 59
5.5.2 Rüstung der SIPLACE Tray Unit mit der Stationssoftware
5.5.2.1 Flächenmagazinträger (FMT) auffüllen
SIPLACE Tray Unit ohne Verwendung der Nachfüllebene auffüllen
► Wechseln Sie in der Stationssoftware (SRGUI) zu Setup => Locations => Tray Unit.

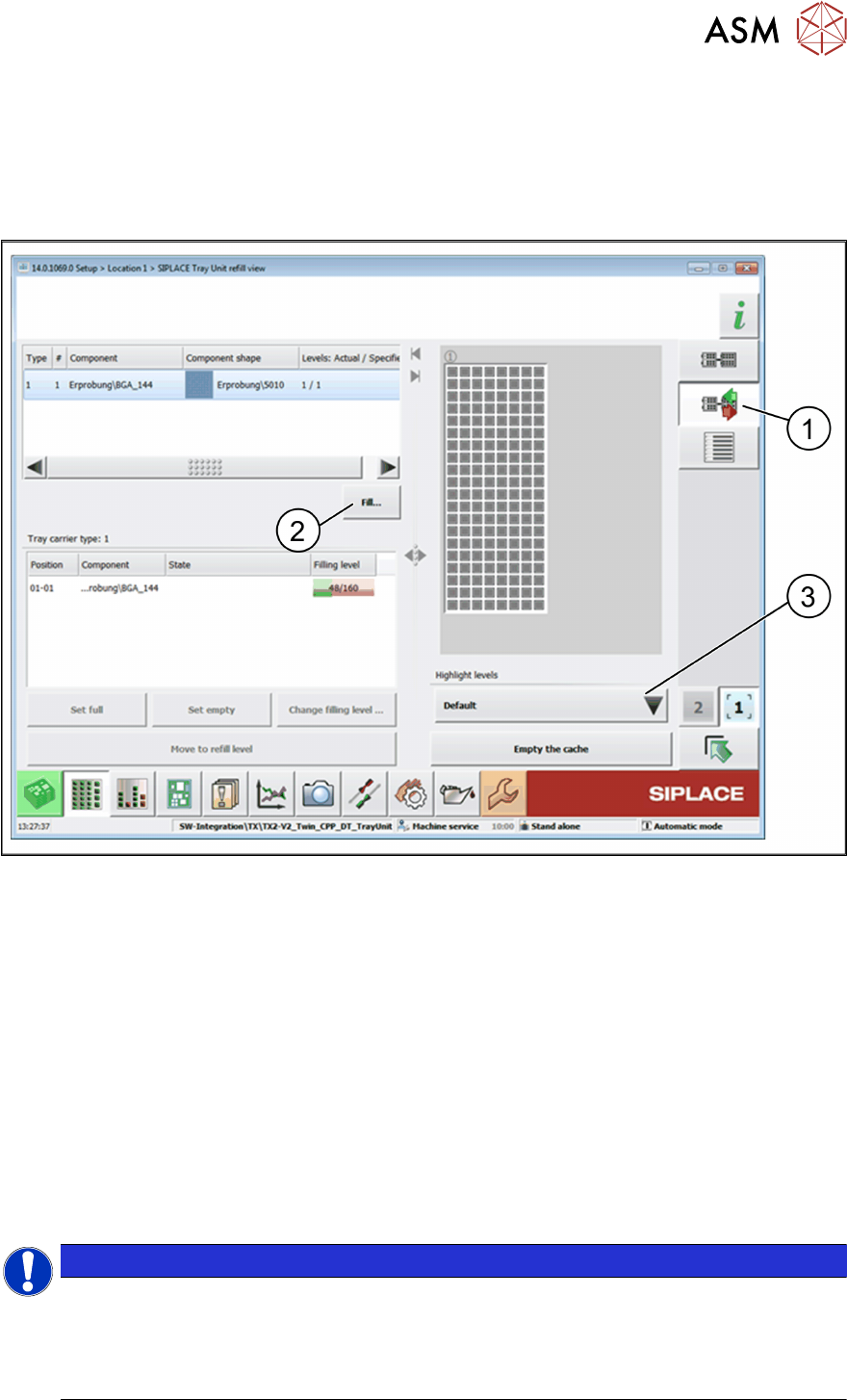

Abb.43: Stationssoftware - Setup-Location - SIPLACE Tray Unit – Ansicht "Filling"
► Wählen Sie die Ansicht Filling (1). Siehe auch 6.1.1 "Ansicht "Filling"" [}68].
► Wählen Sie in der Liste oben den aufzufüllenden FMT-Typ.
► Drücken Sie Fill... (2).
ð Die Tür des Hauptbevorratungsmoduls ist entriegelt/geöffnet.
► Öffnen Sie die Türe des Hauptbevorratungsbereich.
► Wählen Sie in der Dropdown-Liste Highlight levels die Option Empty levels with selected
tray carrier type (3).
► Entfernen Sie die leeren FMT aus den durch eine rote LED angezeigten Ebenen und legen
Sie neue FMT ein.
► Schließen Sie die Tür des Hauptbevorratungsbereichs.
ð Schließen Sie nach dem Auffüllen die Tür der Hauptbevorratung und die Verriegelung wird
aktiviert.
HINWEIS
Wenn der Bediener die Tür der Hauptbevorratung ohne ordnungsgemäßen Auffüllvorgang
öffnet, öffnet sich der Sicherheitsschalter und der Motorantrieb wird nach einer bestimmten
Zeitspanne deaktiviert. Die Zeitverzögerung dient dazu, eine ausreichende Zeitspanne zu
gewährleisten, damit der Lift sanft stoppt und gebremst wird.
