6 Funktionen am Stationsrechner (ab SR714.0)
6.1 Setup Location
70 Bedienungsanleitung SIPLACE Tray Unit 08/2021
Schaltflächen
Schaltflä-
che
Beschreibung
Fill… Öffnet die Türverriegelung der Hauptbevorratung und zeigt in einem Dialogfeld an,
welche FM sich auf den FM-Trägern befinden müssen. Schieben Sie die FM-Träger
nacheinander wie angegeben in die Ebenen.
Schließen Sie die Tür, wenn Sie alle FM-Träger eingelegt haben.
Wenn Sie weitere FM-Träger eines anderen Typs einlegen möchten, schließen Sie
das Dialogfeld, wählen Sie einen anderen FM-Trägertyp aus, drücken Sie erneut auf
Fill... und legen Sie die FM-Träger ein.
Set full Bestätigt, dass das Flächenmagazin vollständig mit Bauelementen aufgefüllt wurde.
Set empty Bestätigt, dass das Flächenmagazin entleert wurde.
Change
filling le-
vel ...
Öffnet ein Dialogfenster, in dem Sie die Fächer angeben können, in denen Bauele-
mente vorhanden sind.
Move to
refill level
Holt den FM-Träger aus der entsprechenden Ebene und transportiert ihn in die Nach-
füllebene.
Der FM-Träger kann dann entfernt werden.
Ebenen markieren
Schaltflä-
che
Beschreibung
Default
●
Grün
– Aus dieser Ebene können Bauelemente abgeholt werden.
●
Orange
– Niedriger Füllstand
●
Rot
– Es ist ein Fehler aufgetreten; es kann kein Bauelement aus der Ebene abge-
holt werden.
– Es wurde ein falscher FM-Träger eingelegt.
– FM-Träger ist leer.
●
Aus
– Entweder ist in der Ebene kein FM-Träger vorhanden oder der FM-Träger ist
nicht Teil der Rüstung.
Je nach Auswahl im Dropdown-Menü leuchten die entsprechenden grünen LEDs für
eine bestimmte Zeit oder solange die Tür geöffnet ist:
Empty levels
Aktiviert die grünen LEDs aller Ebenen, in denen sich keine Bauelemente mehr
befinden.
Selected level
Aktiviert die grüne LED der in der Tabelle unten ausgewählten Ebene
Empty levels with selected tray carrier type
Aktiviert die grünen LEDs aller Ebenen, in denen sich leere FM-Träger des ausge-
wählten Typs befinden.
Leer: Kein Träger eines Trägertyps verfügt noch über Bauelemente.
All levels with selected tray carrier type
Aktiviert die grünen LEDs aller Ebenen, in denen sich FM-Träger des ausgewählten
Typs befinden.
Empty the
cache
Transportiert alle FM-Träger, die sich im Cache-Bereich (oberste 12 Ebenen)
befinden, in die Hauptbevorratung (Ebene 1-30).
6 Funktionen am Stationsrechner (ab SR714.0)
6.1 Setup Location
Bedienungsanleitung SIPLACE Tray Unit 08/2021 71
Abb.52: Stationssoftware - Setup-Location - SIPLACE Tray Unit – Ansicht "Filling" - Filling level
6 Funktionen am Stationsrechner (ab SR714.0)
6.2 Einzelfunktionen
72 Bedienungsanleitung SIPLACE Tray Unit 08/2021
6.2 Einzelfunktionen

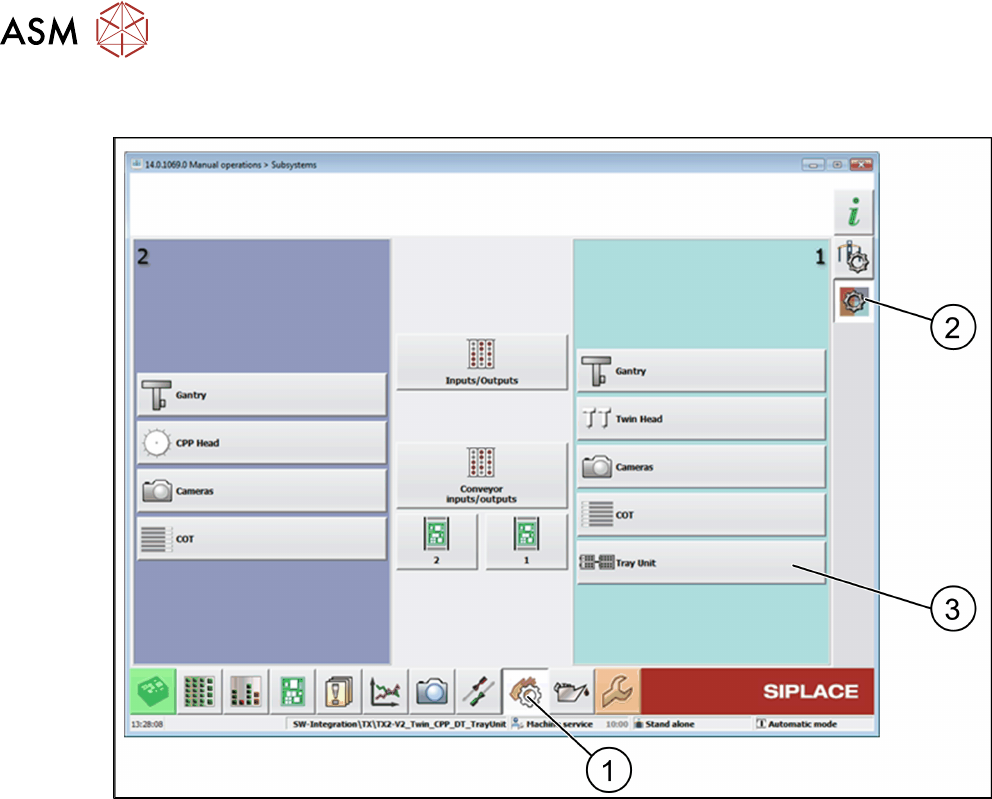

Abb.53: Stationssoftware - Manual operations - Ansicht "Subsystems"
► Wählen Sie die Ansicht Manual operations (1).
► Wählen Sie die Ansicht Subsystems (2).
► Wählen Sie Tray Unit (3).
ð Die Ansicht SIPLACE Tray Unit wird geöffnet.
