4 Aufstellen und Inbetriebnahme 4.4 Inbetriebnahme der Maschine Bedienungsanleitung SIPLACE Tray Unit 08/2021 53 4.3.3 Korrosionsschutz entfernen Die Maschinen erhalten vor Auslieferung eine Korrosionsschutzbehandlung. W…

100%1 / 88
4 Aufstellen und Inbetriebnahme
4.3 Aufstellen der Maschine
52 Bedienungsanleitung SIPLACE Tray Unit 08/2021
4.3 Aufstellen der Maschine
4.3.1 Warnhinweise
GEFAHR
Es ist nur ASM SMT Solutions-Technikern bzw. zertifizierten Personen erlaubt, die
Maschine aufzustellen und in Betrieb zu nehmen.
► Befolgen Sie immer die geltenden Unfallverhütungsvorschriften.
► Wenn Sie Montagearbeiten auf der Unterseite der Maschine durchführen müssen,
nehmen Sie zuerst geeignete Maßnahmen zum Sichern der Maschine vor. Das
Gabelstapler darf nicht als alleinige Abstützung verwendet werden.
► Tragen Sie zum Schutz ihrer Füße speziell verstärktes Schuhwerk.
4.3.2 Maschine mit dem Hubwagen anheben und transportieren
HINWEIS
Abstand vom Boden zur Unterseite der SIPLACE Tray Unit.
Wenn die SIPLACE Tray Unit auf SMEMA 900 eingestellt ist, beträgt der Abstand zwischen
dem Boden und der Unterseite der SIPLACE Tray Unit 83,5 mm.
Abb.38: Ansatzpunkte für den Transport mit Hubwagen
1 Ansatzpunkte für den Transport mit Hubwagen
4 Aufstellen und Inbetriebnahme
4.4 Inbetriebnahme der Maschine
Bedienungsanleitung SIPLACE Tray Unit 08/2021 53
4.3.3 Korrosionsschutz entfernen
Die Maschinen erhalten vor Auslieferung eine Korrosionsschutzbehandlung. Wischen Sie den Kor-
rosionsschutz von allen Linearführungen mit einem fusselfreien Tuch ab.
VORSICHT
Korrosionsschutz
► Sie sollten daher den Korrosionsschutz von allen Linearführungen entfernen, wenn
Sie die beweglichen Teile zum ersten Mal während der Inbetriebnahme prüfen.
► Fetten Sie alle Linearführungen mit dem in den Wartungsanleitungen beschriebenen
Schmiermittel.
Wenn sich das Korrosionsschutzmittel mit dem Schmiermittel auf den Linearführungen vermischt,
kann dies die Lebensdauer der Linearführungen erheblich reduzieren.
VORSICHT
Linearführungen reinigen
Achten Sie darauf, dass kein Alkohol in die Linearführungen eindringt, wenn Sie die Linear-
führungen reinigen. Alkohol beschädigt die Lagerschmierung in den Führungsschlitten.
4.4 Inbetriebnahme der Maschine
4.4.1 Inbetriebnahme der Maschine am Einsatzort
► Prüfen Sie, ob alle Module korrekt montiert sind.
► Warten Sie, bis die Maschine Raumtemperatur erreicht hat (mindestens 4 Stunden). Ansons-
ten kann Kondensation auftreten.
► Wischen Sie die Linearführungsschienen mit einem fusselfreien Tuch ab, bevor Sie die Trans-
portsicherungen entfernen.
VORSICHT
Verwenden Sie keine Lösungsmittel
► Lesen Sie dazu Abschnitt 4.3.3 "Korrosionsschutz entfernen" [}53].
4.4.2 Transportsicherungen entfernen
Entfernen Sie vor der Inbetriebnahme der SIPLACE Tray Unit die Transportsicherungen.
► Entfernen Sie die Transportsicherungen für das Hauptbevorratungs- und Cache-Bevorra-
tungsmodul (Liftmodul/Z-Achse).
► Entfernen Sie die Transportsicherungen für das Transportmodul.
► Bei einem Transport der SIPLACE Tray Unit müssen die Transportsicherungen immer ange-
bracht werden.
VORSICHT
Immer Transportsicherungen anbringen
Werfen Sie die Transportsicherungen nicht weg.
► Heben Sie die Transportsicherungen für eine spätere Verwendung auf, wenn die
SIPLACE Tray Unit an einen anderen Ort transportiert werden muss.
► Bei einem Transport der SIPLACE Tray Unit müssen die Transportsicherungen immer
angebracht werden.
4 Aufstellen und Inbetriebnahme
4.5 SIPLACE Tray Unit auf die SMEMA-Höhe einstellen
54 Bedienungsanleitung SIPLACE Tray Unit 08/2021

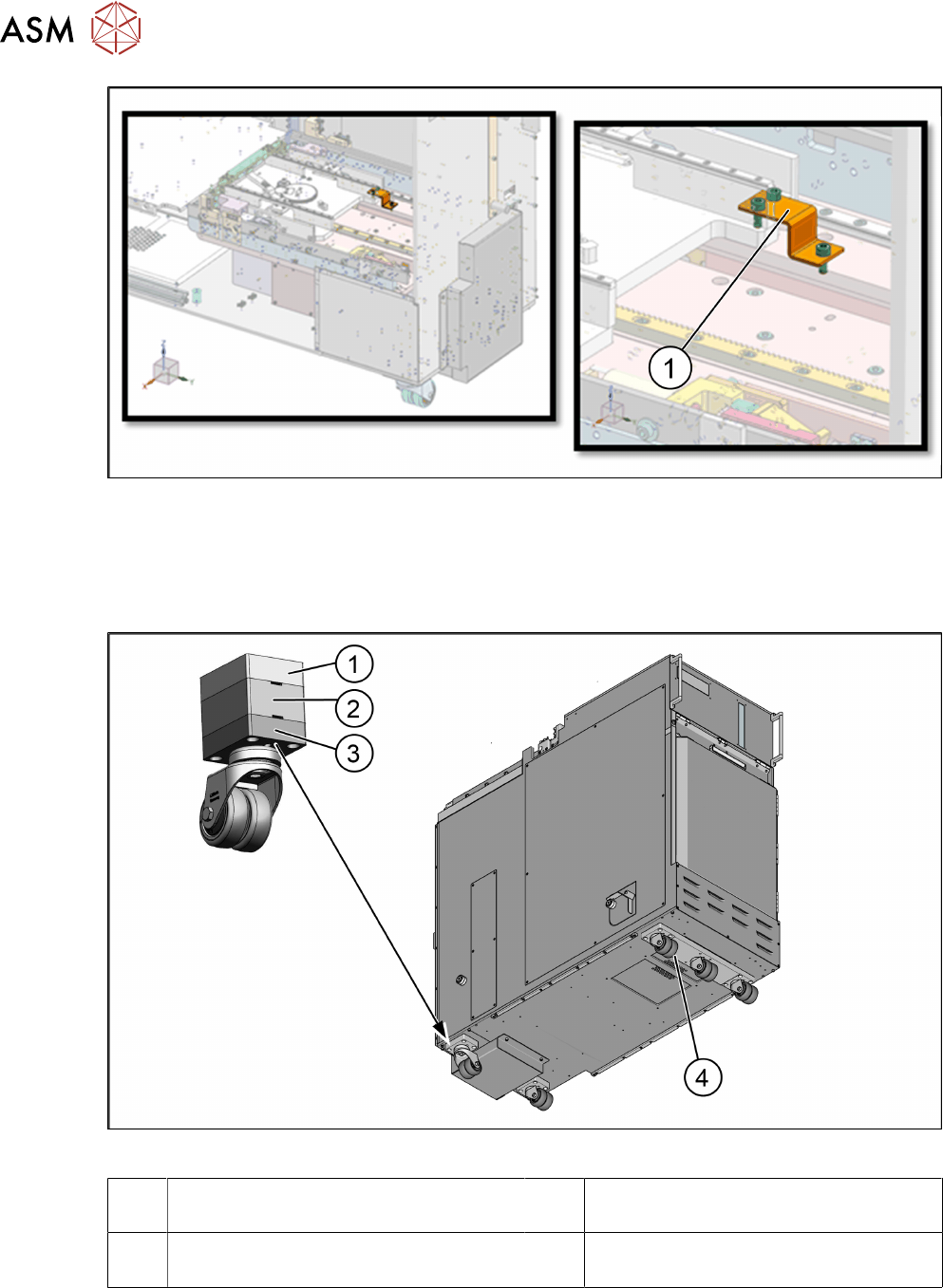

Abb.39: Beispiel: Transportsicherung für das Transportmodul
4.5 SIPLACE Tray Unit auf die SMEMA-Höhe einstellen
Die SIPLACE Tray Unit kann auf die folgenden SMEMA-Höhen des Bestückautomaten eingestellt
werden. Die SIPLACE Tray Unit steht auf vier Rädern mit einem Abstandsklotz.
Abb.40: SMEMA-Höhen-Anpasser
1 Höheneinstellblock für SMEMA 950mm 2 Höheneinstellblock für SMEMA 930mm
(Standardhöhe)
3 Abstandsklotz SMEMA 900mm für ein
Rad
Abstandsklotz SMEMA 900mm für drei
Räder
► Heben Sie die SIPLACE Tray Unit mit einem Hubwagen an.
► Montieren Sie die entsprechenden Höheneinstellblöcke für die gewünschte SMEMA Höhe.
► Senken Sie nun die SIPLACE Tray Unit mit dem Hubwagen vorsichtig ab, bis die Räder mit
Abstandsblock gleichmäßig den Boden berühren.
