3 Maschinenbeschreibung
3.2 Technische Daten
Bedienungsanleitung SIPLACE Tray Unit 08/2021 45
Flächenmagazinträger (FMT)
Abb.34: FMT - Außenmaße
1 Länge = 372 mm 2 Breite = 305 mm
Abmessungen des Flächenmagazinträgers (L x B x
H)
372 mm x 305 mm x 1 mm
Abmessungen eines FMT (L x B x H)
●
inklusive Bauelemente
●
für hohe Bauelemente, wenn der FMT der
nächsten Ebene entfällt
●
322,6 mm x 135,9 mm x 7,5 mm
●
322,6 mm x 135,9 mm x 19,5mm
Gewicht des FMT (Edelstahl)
●
Leer
●
Inklusive FMT und Bauelementen (volle Ge-
schwindigkeit)
●
Inklusive FMT und Bauelementen (reduzierte
Geschwindigkeit)
●
1,0 kg
●
2,2 kg
●
3,0 kg
3 Maschinenbeschreibung
3.2 Technische Daten
46 Bedienungsanleitung SIPLACE Tray Unit 08/2021
3.2.2 Manövrierabstände
Die SIPLACE Tray Unit kann nur an der SIPLACE TX1/TX2 V2 an Stellplatz 1 angedockt werden.
Abb.35: SIPLACE Tray Unit an der SIPLACE TX1/TX2 V2 an Stellplatz 1 angedockt
Pos. Beschreibung Stellplatz 1
D1 Erforderlicher Mindestmanövrierabstand für das Herausfahren der
SIPLACE Tray Unit.
1100mm
D2 Empfohlener Manövrierabstand für das Herausfahren der SIPLACE
Tray Unit. Abstand zur benachbarten Maschine/Linie oder zur Gebäu-
dewand.
1700mm
L1 Abstand von der Maschinenmitte zur Außenkante der SIPLACE Tray
Unit.
1200mm
L2 Abstand von der Maschinenmitte bis zur Außenkante des Gurtrollen-/
Gurtabfallbehälters für den festen Bauelementetisch.
1295mm
3 Maschinenbeschreibung
3.2 Technische Daten
Bedienungsanleitung SIPLACE Tray Unit 08/2021 47
3.2.3 Elektrischer Anschluss am Bestückautomaten
Die Stromversorgung der SIPLACE Tray Unit erfolgt mit DC 26-30 V (nominal 28 VDC), 250 W
vom Bestückautomaten.
Die Kommunikation zwischen SIPLACE Tray Unit und Bestückautomat erfolgt über MCAN. Für die
Verbindung zwischen SIPLACE Tray Unit und Bestückautomat wird ein Harting-Stecker mit Füh-
rungsvorrichtung verwendet.
SIPLACE Tray Unit ist Teil der Sicherheitsschleife des Bestückautomaten.

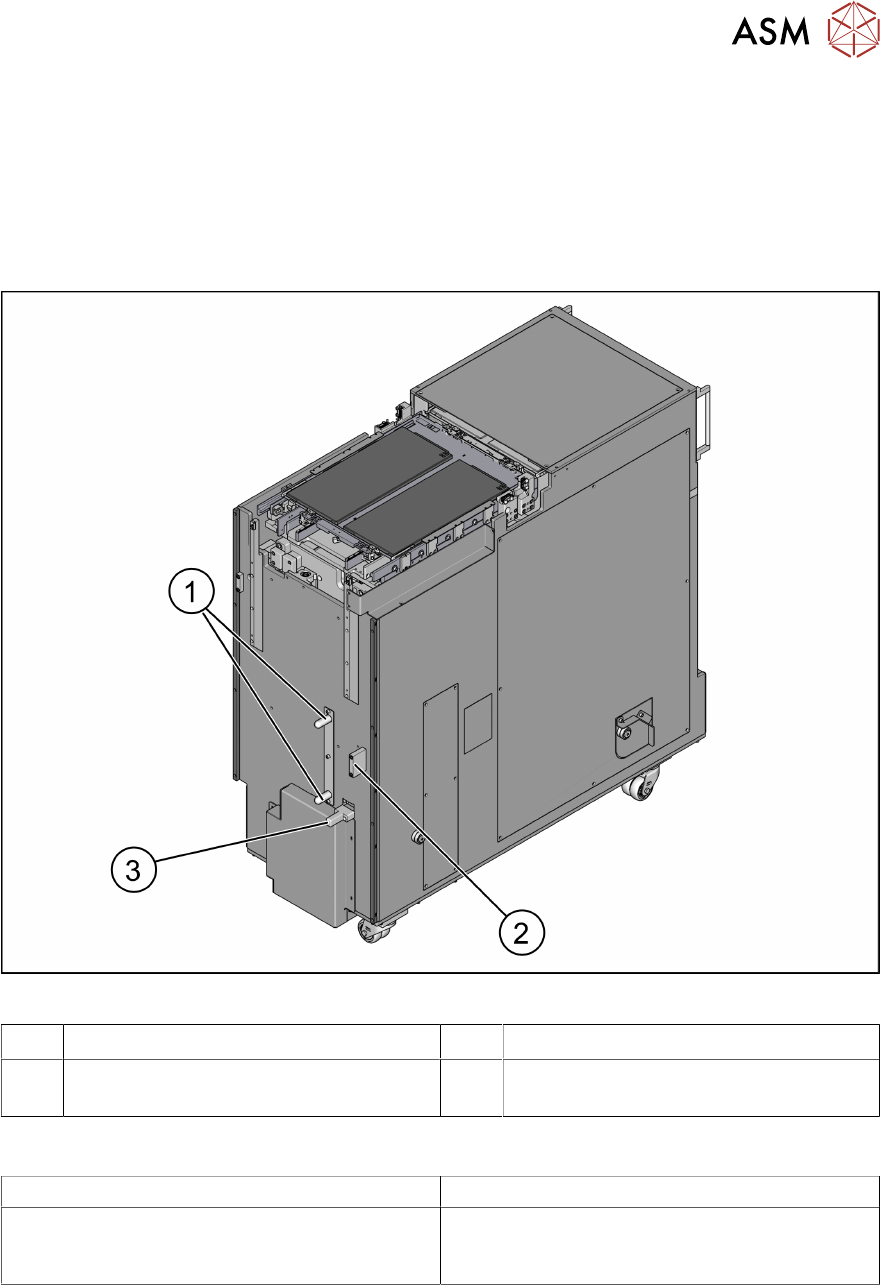

Abb.36: Anschluss an Bestückautomaten
1 Aufnahmestifte 2 Sicherheitsschalter-Betriebsschlüssel
3 Harting-Stecker mit Führungsvorrich-
tung
3.2.3.1 Umweltbedingungen für den Betrieb
Raumtemperatur Zwischen 15°C und 35°C
Luftfeuchtigkeit 30 - 75 % (im Mittel nicht höher als 45 %, so
dass Kondensation an der Maschine auf jeden
Fall ausgeschlossen ist)
