5 Aufgaben für das Bedienpersonal
5.5 Rüstung der SIPLACE Tray Unit
Bedienungsanleitung SIPLACE Tray Unit 08/2021 59
5.5.2 Rüstung der SIPLACE Tray Unit mit der Stationssoftware
5.5.2.1 Flächenmagazinträger (FMT) auffüllen
SIPLACE Tray Unit ohne Verwendung der Nachfüllebene auffüllen
► Wechseln Sie in der Stationssoftware (SRGUI) zu Setup => Locations => Tray Unit.
Abb.43: Stationssoftware - Setup-Location - SIPLACE Tray Unit – Ansicht "Filling"
► Wählen Sie die Ansicht Filling (1). Siehe auch 6.1.1 "Ansicht "Filling"" [}68].
► Wählen Sie in der Liste oben den aufzufüllenden FMT-Typ.
► Drücken Sie Fill... (2).
ð Die Tür des Hauptbevorratungsmoduls ist entriegelt/geöffnet.
► Öffnen Sie die Türe des Hauptbevorratungsbereich.
► Wählen Sie in der Dropdown-Liste Highlight levels die Option Empty levels with selected
tray carrier type (3).
► Entfernen Sie die leeren FMT aus den durch eine rote LED angezeigten Ebenen und legen
Sie neue FMT ein.
► Schließen Sie die Tür des Hauptbevorratungsbereichs.
ð Schließen Sie nach dem Auffüllen die Tür der Hauptbevorratung und die Verriegelung wird
aktiviert.
HINWEIS
Wenn der Bediener die Tür der Hauptbevorratung ohne ordnungsgemäßen Auffüllvorgang
öffnet, öffnet sich der Sicherheitsschalter und der Motorantrieb wird nach einer bestimmten
Zeitspanne deaktiviert. Die Zeitverzögerung dient dazu, eine ausreichende Zeitspanne zu
gewährleisten, damit der Lift sanft stoppt und gebremst wird.
5 Aufgaben für das Bedienpersonal
5.5 Rüstung der SIPLACE Tray Unit
60 Bedienungsanleitung SIPLACE Tray Unit 08/2021
SIPLACE Tray Unit mit Verwendung der Nachfüllebene auffüllen
► Wechseln Sie in der Stationssoftware (SRGUI) zu Setup => Locations => Tray Unit.
► Wählen Sie die Ansicht Filling. Siehe auch 6.1.1 "Ansicht "Filling"" [}68].
► Wählen Sie in der Liste oben den aufzufüllenden FMT-Typ.
► Öffnen Sie die Türe des Hauptbevorratungsbereich.
► Legen Sie einen geeigneten FMT in die Nachfüllebene ein.
ð Sobald dieser erkannt wird, wird er auf eine freie Ebene der Hauptbevorratung transpor-
tiert. Wenn der Hauptbevorratungsbereich voll ist, wird der FMT in eine freie Ebene der
Cache-Bevorratung transportiert.
► Wiederholen Sie die 5 Schritte für alle FMT des gleichen Typs.
► Schließen Sie die Tür des Hauptbevorratungsbereichs.
HINWEIS
Einschränkung
Während des Auffüllmodus kann sich das Liftmodul nur innerhalb des 12-stufigen Cache-
Bevorratungsbereichs bewegen. Das bedeutet, dass ein kontinuierlicher Abholprozess nur
dann erfolgen kann, wenn alle verwendeten Bauelemente im Cache-Bevorratungsmodul
verfügbar sind.
5.5.2.2 Einzelne Flächenmagazinträger entfernen
Sobald ein Flächenmagazinträger über keine Bauelemente mehr verfügt, wird er in den Nachfüllbe-
reich transportiert, wo er entnommen werden kann. Ist diese Ebene bereits belegt, wird der FM-
Träger in die höchste freie Ebene der Hauptbevorratung transportiert.
► Wechseln Sie in der Stationssoftware (SRGUI) zu Setup => Locations => Tray Unit. Siehe
auch 6.1 "Setup Location" [}65].
Oder
► Wechseln Sie in der Stationssoftware (SRGUI) zu Setup => Locations => Tray Unit => Fil-
ling view. Siehe auch 6.1.1 "Ansicht "Filling"" [}68].
► Wählen Sie die Ebene, in der sich der Flächenmagazinträger befindet, den Sie entfernen
möchten.
► Drücken Sie die Schaltfläche Move to refill level.
► Entfernen Sie den FMT aus der Nachfüllebene.
5 Aufgaben für das Bedienpersonal
5.5 Rüstung der SIPLACE Tray Unit
Bedienungsanleitung SIPLACE Tray Unit 08/2021 61
5.5.3 Rüstung der SIPLACE Tray Unit mit Setup Center
Kitting der Flächenmagazinträger für SIPLACE Tray Unit
Die Flächenmagazinträger für die SIPLACE Tray Unit haben für beide JEDEC-Flächenmagazine
(links und rechts) RFIDs. Zusätzlich ist an beiden Seiten eines Flächenmagazinträgers ein 2D Bar-
code angebracht. Mit diesem Barcode kann ein Kitting der Flächenmagazinträger im Vorrüstbe-
reich erfolgen. Somit kann die Rüstung vorbereitet werden und eine Rüstkontrolle an der Station ist
nicht mehr erforderlich. Diese Vorgehensweise wird die Produktwechselzeiten reduzieren. Grund-
sätzlich kann ein Flächenmagazinträger für die SIPLACE Tray Unit nur über das Flächenmagazin-
träger-Kitting vorbereitet werden.

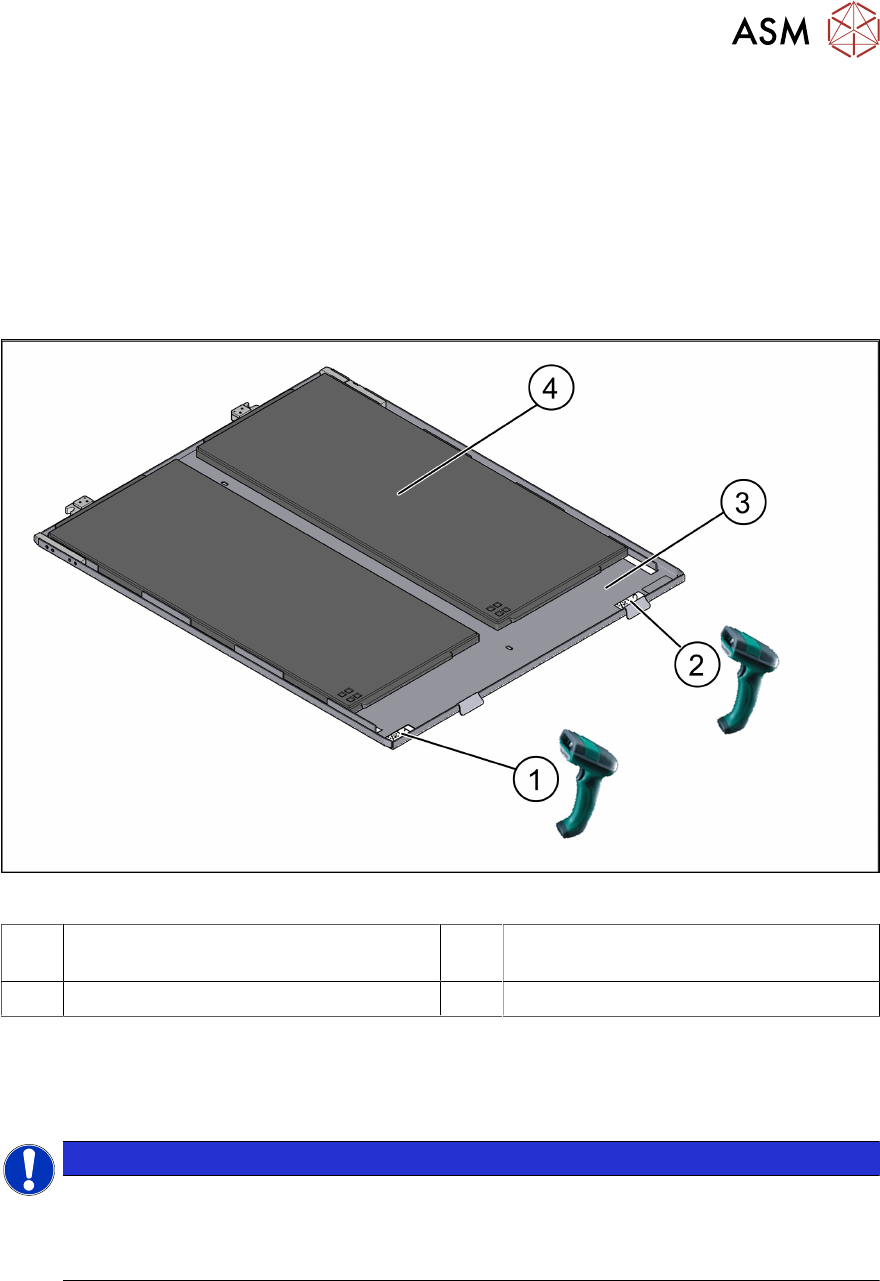

Abb.44: Flächenmagazinträger-Barcode – Beispiel mit JEDEC-FM
1 2D-Barcode Flächenmagazinträger für
Fach 1
2 2D-Barcode Flächenmagazinträger für
Fach 2
3 Flächenmagazinträger 4 Flächenmagazin (JEDEC-FM)
► Scannen Sie den Barcode des Flächenmagazinträgers.
ð Fach 1 auf der linken Seite
ð Fach 2 auf der rechten Seite
HINWEIS
Flächenmagazinträger für die SIPLACE Tray Unit rüsten
Die Vorgehensweise zur Rüstung der Flächenmagazinträger für die SIPLACE Tray Unit fin-
den Sie im aktuellen Benutzerhandbuch ASM Setup Center [Art.-Nr. 00900009-xx].
Siehe das Kapitel Kitting the waffle pack tray carriers for the SIPLACE Tray Unit.
