2 Sicherheit 2.2 Warnschilder 26 Bedienungsanleitung SIPLACE Tray Unit 08/2021 2.2.4.5 Warnschild: Quetschgefahr für die Füße Abb.15: Quetschgefahr für die Füße [03232118‑xx] Warnung vor einer Quetschgefahr für die Fü- …
2 Sicherheit
2.2 Warnschilder
Bedienungsanleitung SIPLACE Tray Unit 08/2021 25
2.2.4.2 Warnschild: Handverletzungen (China) – GB 2894 – W204
Abb.12: Handverletzungen (China) [03149290-xx]
Warnung vor Handverletzungen
► Das Hineinfassen kann zu Verletzungen
an Armen und Händen führen.
► Nicht in die laufende Maschine greifen.
► Greifen Sie nicht mit Armen und Händen in
den Einzugsbereich, während die
SIPLACE Tray Unit an den Bestückungs-
automaten andockt.
Anzahl pro Maschine: 4 (China) / 1 (nicht für China)
Sehen Sie dazu auch...
2 2.2.2 "Warnschilder an der Maschine (China)" [}21]
2 2.2.3 "Warnschilder in der Maschine" [}24]
2.2.4.3 Warnschild: Keine Ansatzpunkte für den Transport mit Gabelstapler - P 006
Abb.13: Keine Ansatzpunkte für den Transport mit
Gabelstapler [03155631-xx]
Keine Ansatzpunkte für den Transport mit
Gabelstapler
► Der Transport der Maschine mit einem
Gabelstapler ist an diesen markierten Stel-
len verboten. Die Maschine könnte umkip-
pen. Dadurch besteht die Gefahr von
schweren Verletzungen und Sachschäden.
► Die Maschine darf NUR mit dem Gabelsta-
pler an der Bedienerseite der Maschine
angehoben und transportiert werden.
► Lesen und beachten Sie Kapitel 4 "Aufstel-
len und Inbetriebnahme" [}49].
Anzahl pro Maschine: 6
Sehen Sie dazu auch...
2 2.2.1 "Warnschilder an der Maschine" [}18]
2 2.2.2 "Warnschilder an der Maschine (China)" [}21]
2.2.4.4 Warnschild: Ansatzpunkt für den Transport mit Hubwagen oder Gabelstapler
Abb.14: Ansatzpunkt für den Transport mit Hubwagen
oder Gabelstapler [03155590‑xx]
Ansatzpunkte für den Transport mit Hubwa-
gen oder Gabelstapler
Die Maschine darf nur an diesen markierten
Punkten angehoben und transportiert werden.
Die Maschine könnte sonst umkippen.
Die Maschine darf NUR an diesen markierten
Punkten (an der Vorderseite) angehoben und
transportiert werden.
Lesen und beachten Sie Kapitel 4 "Aufstellen
und Inbetriebnahme" [}49].
Anzahl pro Maschine: 4
Sehen Sie dazu auch...
2 2.2.1 "Warnschilder an der Maschine" [}18]
2 2.2.2 "Warnschilder an der Maschine (China)" [}21]
2 Sicherheit
2.2 Warnschilder
26 Bedienungsanleitung SIPLACE Tray Unit 08/2021
2.2.4.5 Warnschild: Quetschgefahr für die Füße
Abb.15: Quetschgefahr für die Füße [03232118‑xx]
Warnung vor einer Quetschgefahr für die Fü-
ße!
Die Abdockbewegung von der Maschine
kann zu schweren Fußquetschungen führen.
► Achten Sie darauf, dass Sie sich Ihre Füße
beim Abdocken von der Maschine nicht
direkt oder in der Nähe der SIPLACE Tray
Unit befinden.
Anzahl pro Maschine: 1
Sehen Sie dazu auch...
2 2.2.1 "Warnschilder an der Maschine" [}18]
2 2.2.2 "Warnschilder an der Maschine (China)" [}21]
2.2.4.6 Warnschild: Heiße Oberfläche – W026
Abb.16: Heiße Oberfläche (HO) [03031926-xx]
Verbrennungsgefahr durch heiße Oberflä-
che!
Das Gehäuse der Modular Head Control Unit
(MHCU) kann bei Dauerbetrieb heiß werden.
► Seien Sie vorsichtig, wenn Sie die Modular
Head Control Unit (MHCU) berühren.
Anzahl pro Maschine: 1
Sehen Sie dazu auch...
2 2.2.3 "Warnschilder in der Maschine" [}24]
2.2.4.7 Obligatorisches Schild: Sicherheitsschuhe
Abb.17: Sicherheitsschuhe [03232218‑xx]
Tragen Sie Sicherheitsschuhe.
Die Abdockbewegung von der Maschine
kann zu schweren Fußquetschungen führen.
► Es müssen Sicherheitsschuhe getragen
werden, um Fußquetschungen zu vermei-
den oder zu minimieren.
Anzahl pro Maschine: 1
Sehen Sie dazu auch...
2 2.2.1 "Warnschilder an der Maschine" [}18]
2 2.2.2 "Warnschilder an der Maschine (China)" [}21]
2 Sicherheit
2.3 Laserklassifizierung
Bedienungsanleitung SIPLACE Tray Unit 08/2021 27

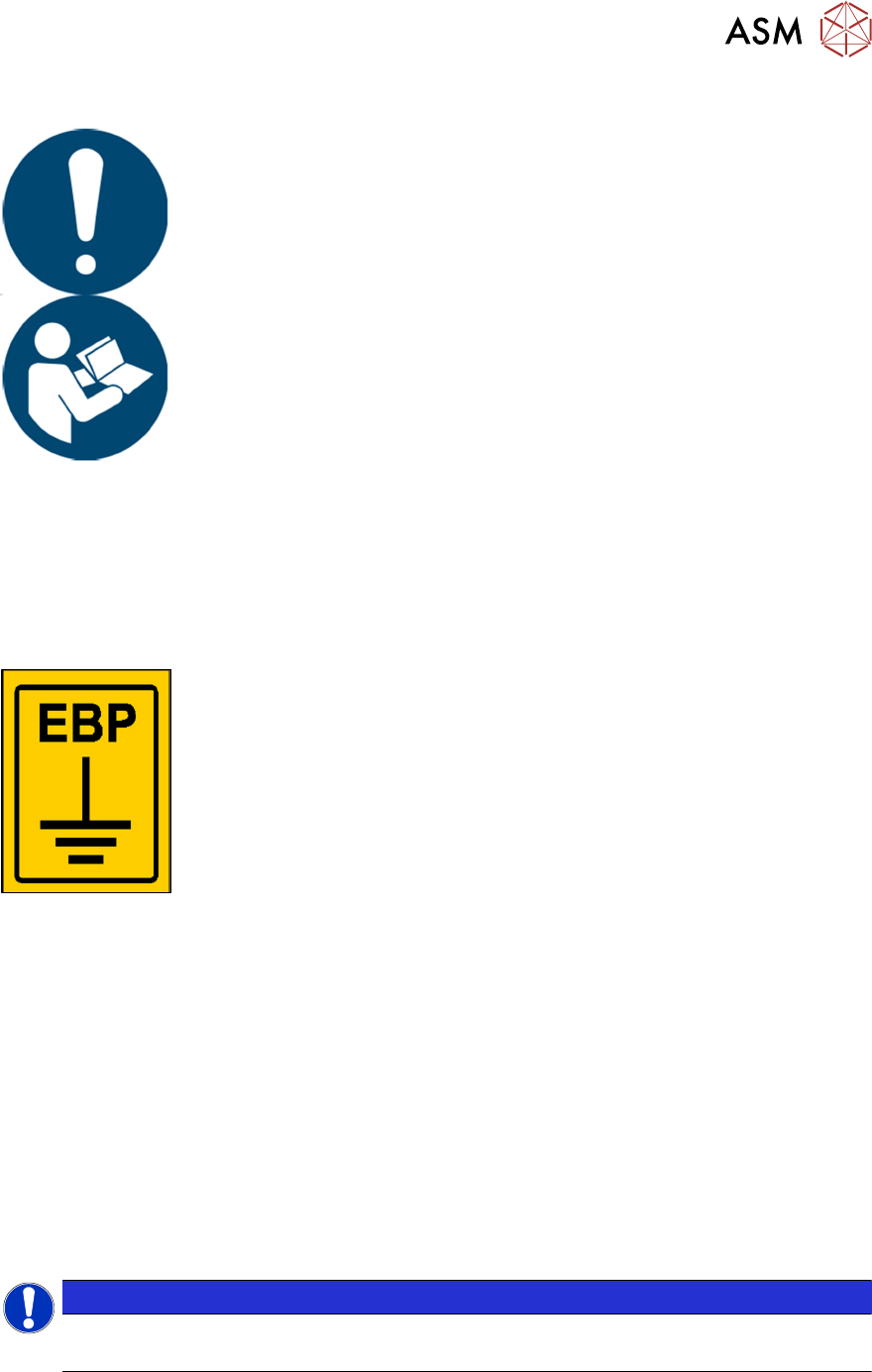

2.2.4.8 Obligatorisches Schild: Sicherer Betrieb – M002
Abb.18: Sicherer Betrieb – M002 [03155798‑xx]
Sicherer Betrieb
Voraussetzung für den sicheren Betrieb der
Maschine ist die Kenntnis und Einhaltung der
Betriebsanleitung und der Sicherheitshinweise.
Anzahl pro Maschine: 1
Sehen Sie dazu auch...
2 2.2.2 "Warnschilder an der Maschine (China)" [}21]
2.2.4.9 Warnschild - Externer Erdungspunkt
Abb.19: Externer Erdungspunkt [00359574-xx]
Externer Erdungspunkt
Beachten Sie Kapitel 2.7 "EGB-Richtlini-
en" [}30].
Anzahl pro Maschine: 1
Sehen Sie dazu auch...
2 2.2.1 "Warnschilder an der Maschine" [}18]
2 2.2.2 "Warnschilder an der Maschine (China)" [}21]
2.3 Laserklassifizierung
Die betriebsbereite SIPLACE Tray Unit ist der Risikoklasse 1 zugeordnet.
Die Risikoklassen werden nach IEC 60825‑1:2017 ermittelt.
Folgende Module sind der Risikoklasse 1 zugeordnet:
●
Crash-Lichtschranken-Sensoren
HINWEIS
Risikoklasse 1
Nicht in den Strahl des betriebsbereiten Crash-Lichtschrankensensors schauen!
