3 Maschinenbeschreibung
3.1 Funktionsübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 43
Abb.31: FMT - Übersicht
1 RFID-Position 2 Biegekanten zur Positionierung
3 Einrasthaken
3.1.6 JEDEC-Flächenmagazinträger
An jeder Seite der JEDEC-Flächenmagazinträger sind speziell gebogene Kanten, um die JEDEC-
Träger richtig zu positionieren und zu klemmen.
Abb.32: WPTC - JEDEC-Träger (alte Version)
1 Halterung für Flächenmagazinträger
(Option)
2 JEDEC-Träger
3 Maschinenbeschreibung
3.2 Technische Daten
44 Bedienungsanleitung SIPLACE Tray Unit 08/2021
3.2 Technische Daten
3.2.1 Abmessungen und Gewicht
Übersicht
Abb.33: Abmessungen SIPLACE Tray Unit
1 Länge 956 mm
2 Breite 425 mm
3 Höhe 917 mm
4 Breite - Tür des Hauptbevorratungsmoduls geöffnet 735 mm
5 Länge - Tür des Hauptbevorratungsmoduls geöffnet 336 mm
SMEMA-Höhe:
●
bei SMEMA 900 mm LP-Transporthöhe
●
bei SMEMA 930 mm LP-Transporthöhe
●
bei SMEMA 950 mm LP-Transporthöhe
●
917 mm
●
947mm
●
967 mm
Gewicht 110 kg
Gewicht (Grundausstattung) ca. 150 kg (mit FMT)
Gewicht (vollständig gerüstet) ca. 195 kg (mit FMT + FMT-BE)
Flächenlast 0,295 kN/cm²
Speicherkapazität
●
Hauptbevorratungsmodul
●
Cache-Bevorratungsmodul
●
Nachfüllebene
●
max. 30 FMT
●
max. 12 FMT
●
max. 1 FMT
3 Maschinenbeschreibung
3.2 Technische Daten
Bedienungsanleitung SIPLACE Tray Unit 08/2021 45
Flächenmagazinträger (FMT)

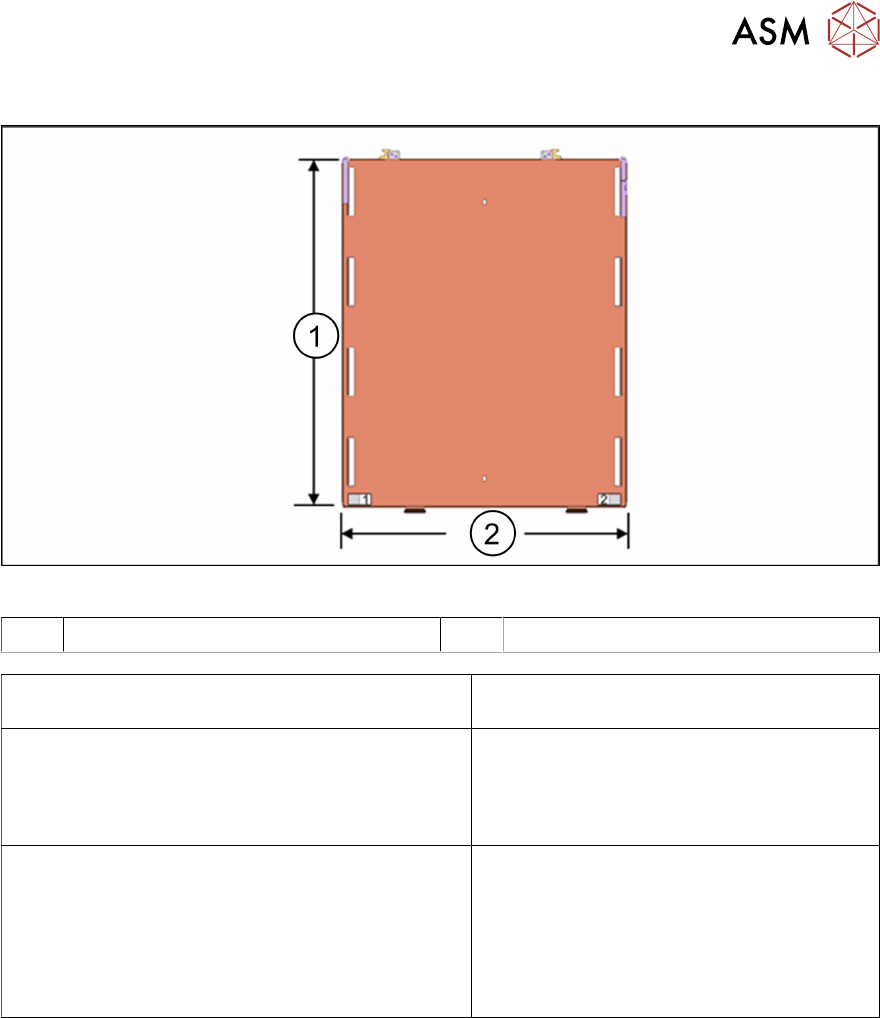

Abb.34: FMT - Außenmaße
1 Länge = 372 mm 2 Breite = 305 mm
Abmessungen des Flächenmagazinträgers (L x B x
H)
372 mm x 305 mm x 1 mm
Abmessungen eines FMT (L x B x H)
●
inklusive Bauelemente
●
für hohe Bauelemente, wenn der FMT der
nächsten Ebene entfällt
●
322,6 mm x 135,9 mm x 7,5 mm
●
322,6 mm x 135,9 mm x 19,5mm
Gewicht des FMT (Edelstahl)
●
Leer
●
Inklusive FMT und Bauelementen (volle Ge-
schwindigkeit)
●
Inklusive FMT und Bauelementen (reduzierte
Geschwindigkeit)
●
1,0 kg
●
2,2 kg
●
3,0 kg
