3 Maschinenbeschreibung
3.1 Funktionsübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 35
3 Maschinenbeschreibung
3.1 Funktionsübersicht
3.1.1 Bedien- und Anzeigeelemente
Wichtige Taster mit LED-Anzeige
Abb.24: Wichtige Taster mit LED-Anzeige
1 Statusanzeige 2 Entriegelungstaster und Tür-Status-
LEDs
3 Informationstaster (derzeit keine Funk-
tion)
4 Flächenmagazinträger-Status (FMT-Sta-
tus)
Statusanzeige (1)
●
Grün
– Dauerhaft grün, wenn betriebsbereit
– Grün blinkend, wenn Software heruntergeladen wird
●
Gelb
– Warnung - Wechsel zum Status "Nicht bereit"
●
Rot
– Dauerhaft rot bei "Nicht initialisieren"/Fehler.
– Rot blinkend, wenn Anwendungssoftware ungültig
●
Aus
– Nicht betriebsbereit
3 Maschinenbeschreibung
3.1 Funktionsübersicht
36 Bedienungsanleitung SIPLACE Tray Unit 08/2021
Freigabe-Taster und Türstatus-LEDs (2)
Grüne LED
1. Klappe des Nachfüllmoduls kann geöffnet
werden.
2. Tür des Hauptbevorratungsmoduls kann
geöffnet werden.
Informations-Taster (3) (derzeit ohne Funktion)
●
Drücken, um Informationen zur Stations-Software (SRGUI) zu erhalten.
Flächenmagazinträger-Status (4)
●
Grün
– Flächenmagazinträger (FMT) ist in Gebrauch
●
Aus
– Flächenmagazinträger (FMT) wird von der Rüstung nicht verwendet
●
Rot
– Aussortierter FMT, falscher FMT / kein Produktions-FMT eingelegt
WPTC 1- 30: Hauptbevorratungsbereich
WPTC 31: Nachfüllebene
WPTC 32-43: Cache-Einlagerungsbereich (keine LED)
3 Maschinenbeschreibung
3.1 Funktionsübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 37
3.1.2 Einlagerungs- und Nachfüllbereich
Der Einlagerungsbereich der SIPLACE Tray Unit ist in drei Bereiche unterteilt:
●
Bereich des Hauptbevorratungsmoduls
– Im Hauptbevorratungsmodul können sich bis zu 30 Flächenmagazinträger befinden.
●
Bereich des Cache-Bevorratungsmoduls
– Im Cache-Bevorratungsmodul können automatisch bis zu 12 Flächenmagazinträger einge-
lagert werden.
●
Bereich des Nachfüllmoduls
– Das Nachfüllmodul befindet sich zwischen dem Hauptbevorratungs- und dem Cache-Be-
vorratungsmodul. Ein Flächenmagazinträger kann pro Nachfüllprozess manuell in das
Nachfüllmodul eingelegt werden.

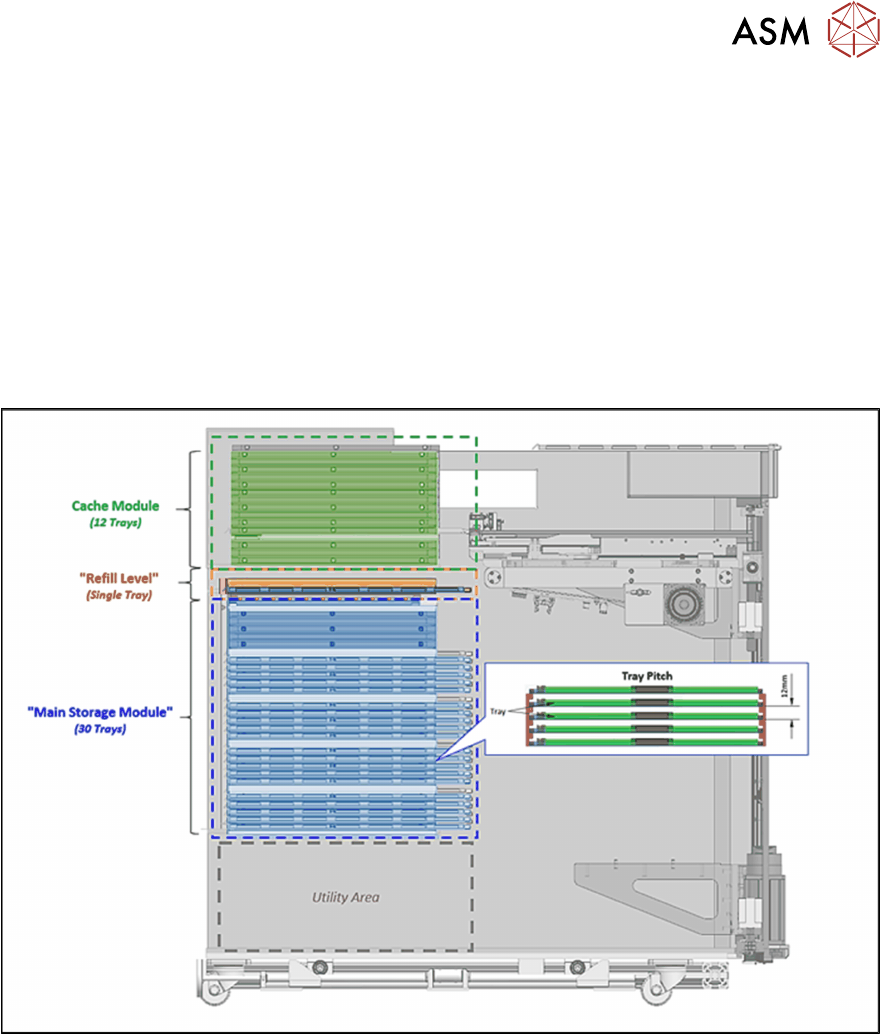

Abb.25: Funktionsübersicht - Einlagerungs- und Nachfüllmodul
