6 Funktionen am Stationsrechner (ab SR714.0)
6.1 Setup Location
Bedienungsanleitung SIPLACE Tray Unit 08/2021 67
Schaltflä-
che
Beschreibung
Actions Set full
Die maximale Anzahl der Bauelemente wird jeweils als aktueller Füllstandswert ein-
getragen und das Magazin wieder in Betrieb genommen.
Set empty
Bestätigt, dass die Flächenmagazine entleert wurden.
Enable
Nimmt die gewählten Flächenmagazine wieder in Betrieb.
Disable
Nimmt die gewählten Flächenmagazine außer Betrieb.
Clear entry
Bestätigt das manuelle Entfernen der gewählten Flächenmagazine und entfernt die
entsprechende Zeile aus der Liste.
Single Tray
Schaltfläche Beschreibung
Correct positi-
ons...
(Kann nur ab Bedienebene „Service“ aktiviert werden).
Öffnet ein Dialogfeld zur manuellen Korrektur der BE-Abholposition.
Change accelera-
tion...
Öffnet ein Dialogfeld, in dem Sie die maximal zulässige Beschleunigung
beim Transport eines Flächenmagazinträgers mit dem jeweiligen Bauele-
ment angeben können.
Flächenmagazinträger
Schaltflä-
che
Beschreibung
Provide Transportiert den FM-Träger von der jeweiligen Ebene in die Position, aus der die
Bauelemente vom Bestückkopf abgeholt werden können.
Move to
refill level
Holt den FM-Träger aus der entsprechenden Ebene und transportiert ihn in die Nach-
füllebene.
Der FM-Träger kann dann entfernt werden.
6 Funktionen am Stationsrechner (ab SR714.0)
6.1 Setup Location
68 Bedienungsanleitung SIPLACE Tray Unit 08/2021
Abb.50: Stationssoftware - Ansicht Setup-Location -SIPLACE Tray Unit
6.1.1 Ansicht "Filling"
► Wählen Sie die Ansicht Setup (1).
► Wählen Sie die Ansicht Location (2).
► Wählen Sie Tray Unit (3).
ð Die Ansicht SIPLACE Tray Unit wird geöffnet.
6 Funktionen am Stationsrechner (ab SR714.0)
6.1 Setup Location
Bedienungsanleitung SIPLACE Tray Unit 08/2021 69

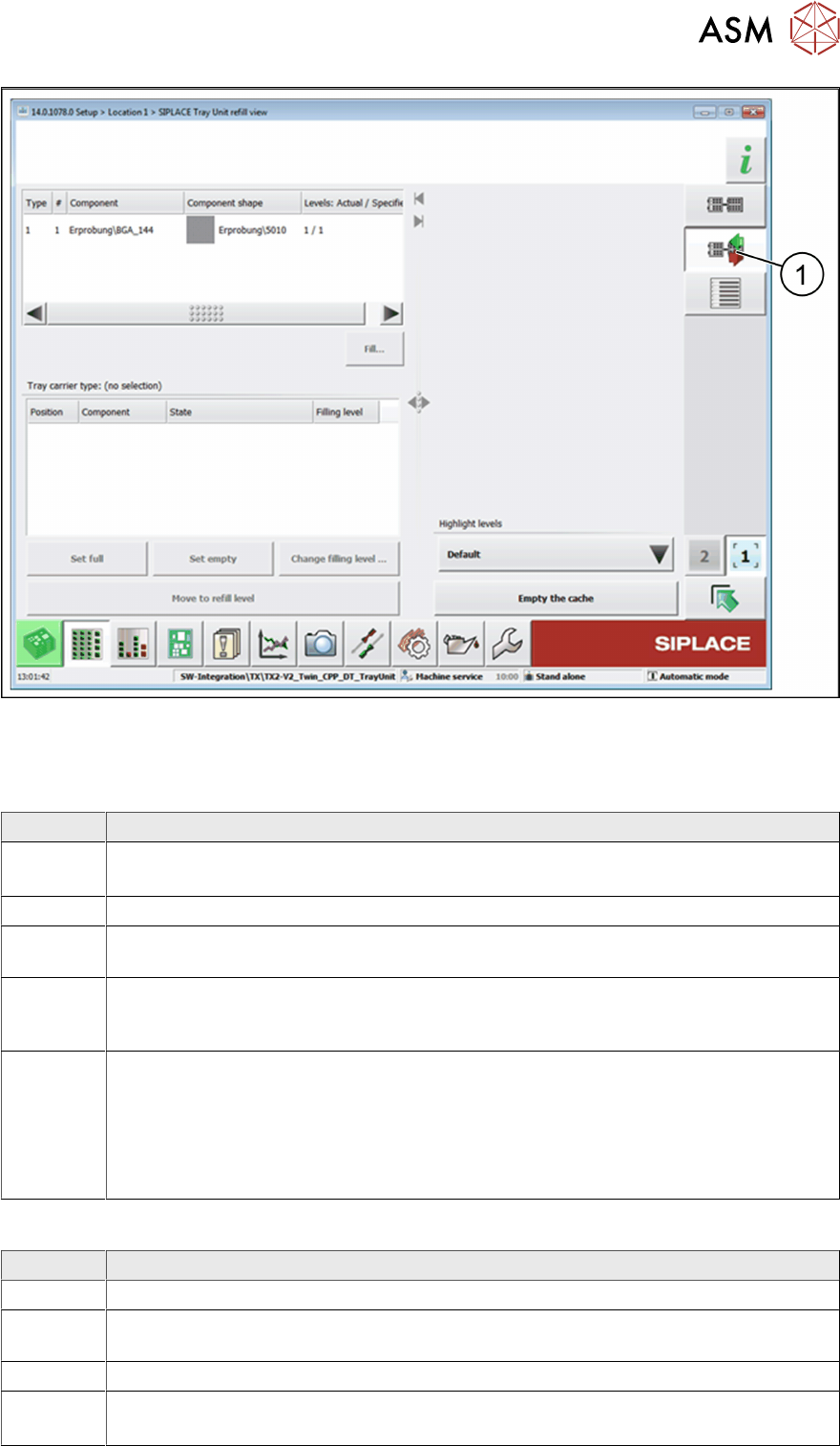

Abb.51: Stationssoftware - Setup-Location - SIPLACE Tray Unit – Ansicht "Filling"
► Wählen Sie die Ansicht Filling (1).
Tabelle: Für die Leiterplatte benötigte Bauelemente
Beschreibung
Type FM-Trägertyp (wie im Programmiersystem angegeben):
Gibt an, welche FM auf dem FM-Träger vorhanden sind.
# Nummer des FM auf dem FM-Träger.
Compo-
nent
Bezeichnung des im FM gerüsteten Bauelements.
Compo-
nent sha-
pe
Bezeichnung der Gehäuseform.
Levels:
Actual /
Specified
Actual
Anzahl der Ebenen, in denen sich derzeit FM-Träger des angegebenen Typs
befinden.
Specified
Anzahl der Ebenen, in denen sich laut Vorgabe des Programmiersystems FM-Träger
des angegebenen Typs befinden sollen.
Tabelle: FM-Trägertyp
Beschreibung
Position Anzahl der Ebenen / Anzahl der FM.
Compo-
nent
Bezeichnung des im Flächenmagazin gerüsteten Bauelementes.
State Zustand und Füllstand des Flächenmagazins.
Filling le-
vel
Anzahl der derzeit im Flächenmagazin befindlichen Bauelemente.
(Aktuelle Menge / Max. BE-Füllstand)
